Brèves instructions sur la configuration d'un démarreur-inverseur
3.4 Paramétrage
5
6
7
152

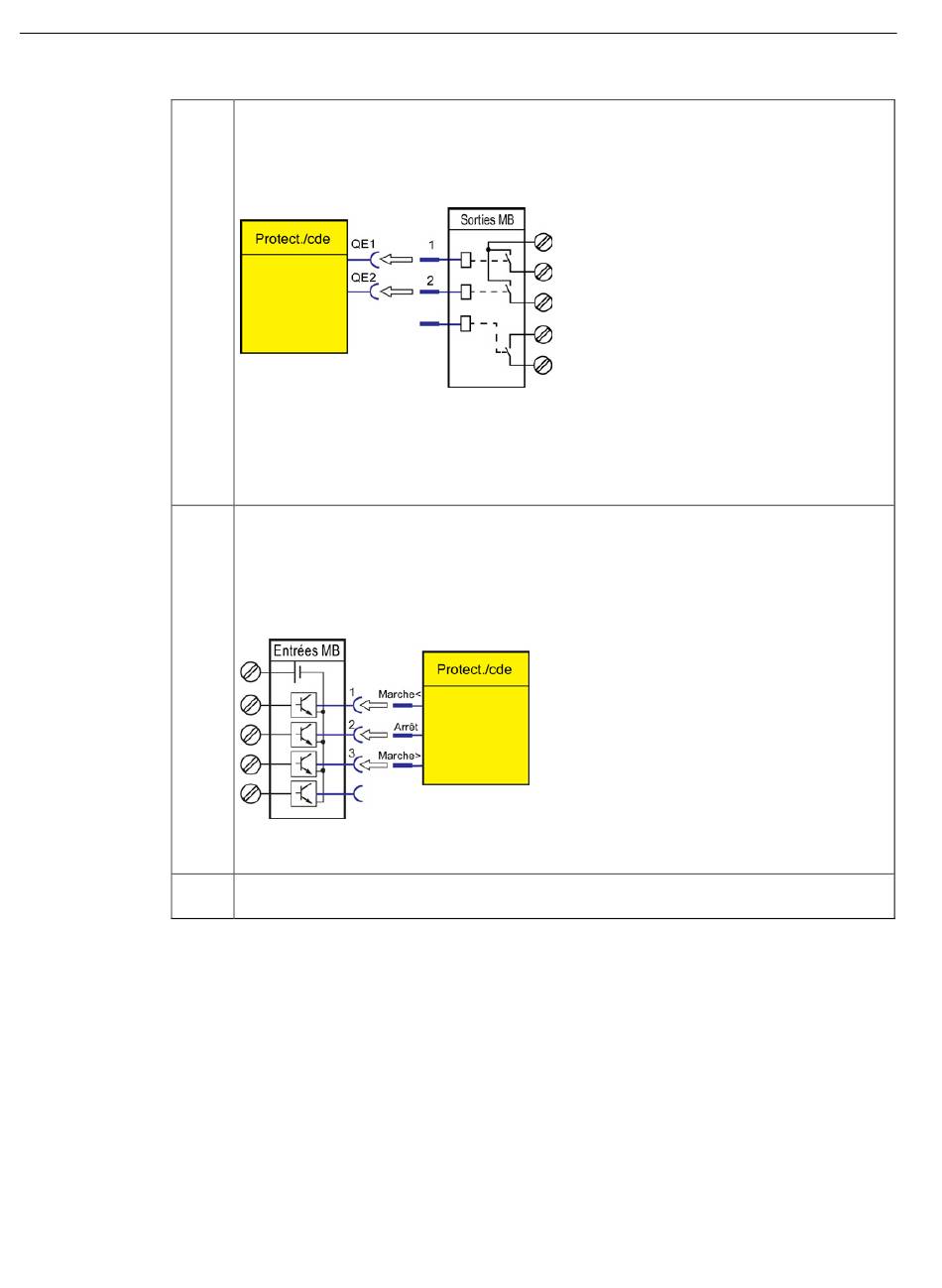

Ouvrez la boîte de dialogue Autres blocs fonctionnels > Sorties > Module de base et vérifiez
les paramétrages suivants :
Sortie MB 1 > Commande de contacteur QE1
•
Sortie MB 2 > Commande de contacteur QE2
•
Les sorties de relais sont raccordées aux commandes de contacteur.
Remarque
En sélectionnant une application réglée par défaut (étape 2), il peut se produire que lors de
l'affectation des sorties MB aux commandes de contacteur, les valeurs par défaut soient
modifiées.
Ouvrez la boîte de dialogue Paramètres appareils -> Commande moteur -> Postes de
commande et vérifiez les paramétrages suivants :
Sur site [IS] Marche< : Entrée MB 1
•
Sur site [IS] Arrêt : Entrée MB 2
•
Sur site [IS] Marche> : Entrée MB 3
•
Ainsi, le poste de commande sur site est raccordé aux entrées TOR du module de base.
Vérifiez si "Marche" et "Arrêt" sont validés pour le mode de fonctionnement "Local 2".
Le paramétrage est terminé. Enregistrez le fichier paramètres sur votre PC/CP avec
Appareil de connexion > Enregistrer.
