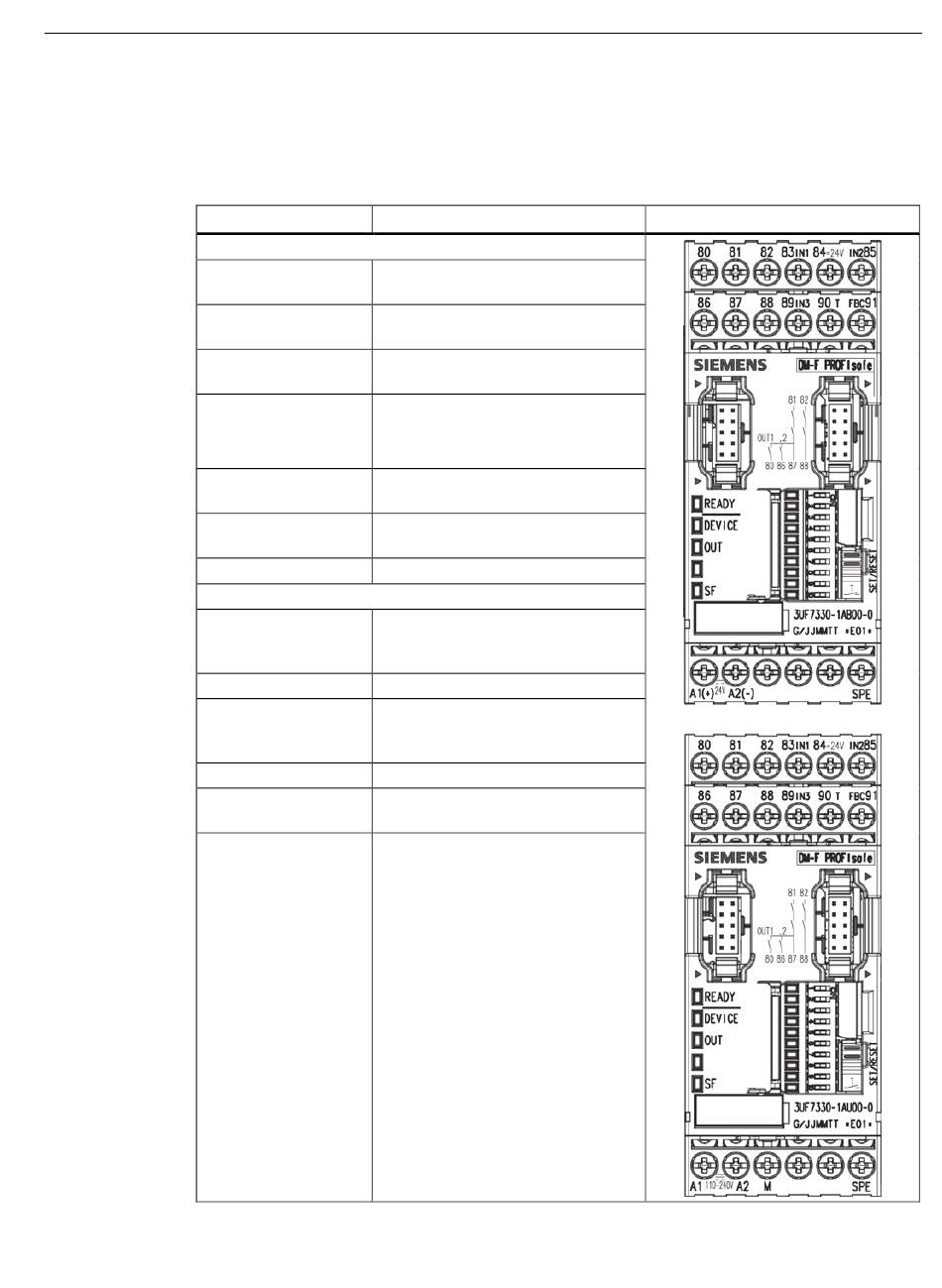

Brochage du module TOR DM-F PROFIsafe
Tableau 14- 16
Raccordement
Bornes supérieures
Bornes inférieures
SIMOCODE pro PROFIBUS
Manuel système, 08/2013, NEB631605023000/RS-AA/004
Brochage des borniers amovibles, modules TOR DM-F PROFIsafe, version 24 V CC
et version 110 - 240 V UC
Brochage
80, 86 Module TOR, sorties à relais 1 (80)
et 2 (86)
81, 87 Circuit de validation à relais 1,
contact NO
82, 88 Circuit de validation à relais 2,
contact NO
83 (IN1) Module TOR Entrée 1, 2, 3
85 (IN2)
89 (IN3)
84 Alimentation Module TOR Entrées 1
à 3, 24 V CC
90 (T) Alimentation du circuit de réaction
(FBC) 24 V CC
91 (FBC) Circuit de réaction
A1 (+) Raccordement de tension
d'alimentation 110 ... 240 V CA/CC
ou +24 V CC
A2 (-) N ou -24 V
M Masse (potentiel de référence des
entrées, uniquement 3UF7320-
1AU00-0)
1 Entrée de cascadage
T3 Alimentation des entrées de capteurs
(24 V CC, statique)
SPE Conducteur de protection
Montage, câblage et interfaces
14.4 Câblage
