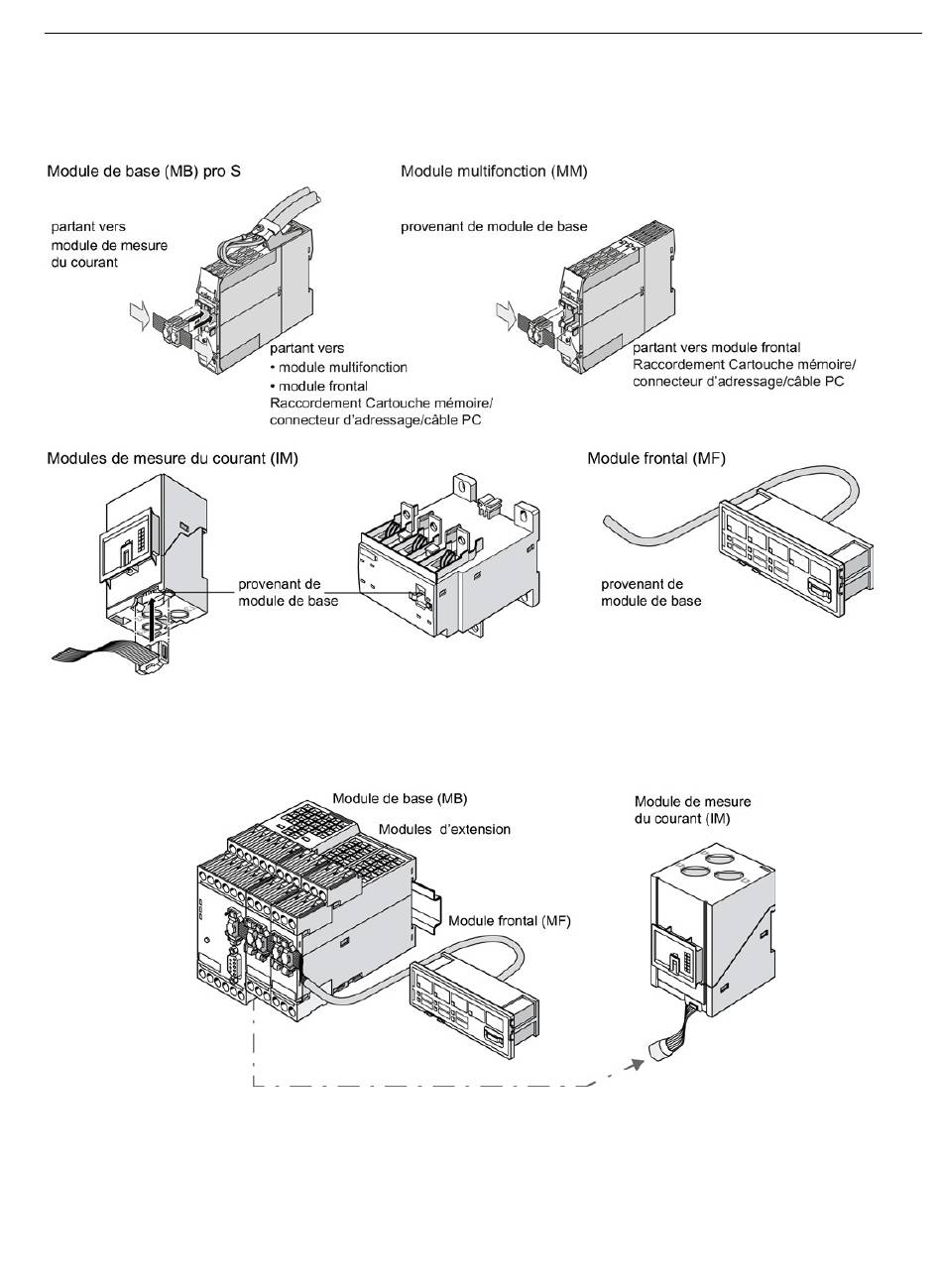

La figure suivante présente à titre d'exemple le raccordement de composants système aux
interfaces système - SIMOCODE pro S
Figure 14-29 Exemple d'interfaces système - SIMOCODE pro S
Le schéma suivant montre à titre d'exemple une architecture système avec SIMOCODE pro
V :
Figure 14-30 Exemple d'architecture SIMOCODE pro V
