Protection des moteurs
4.4 Protection contre l'asymétrie
4.4 Protection contre l'asymétrie
Description
Il est possible de surveiller la hauteur de l'asymétrie de phase et de la transmettre au
système d'automatisation. Un comportement temporisable peut être défini pour le cas de
dépassement d'un seuil réglable. Une asymétrie de phase supérieure à 50 % provoque une
réduction automatique du temps de déclenchement conformément à la caractéristique de
surcharge, car l'échauffement des moteurs augmente en cas d'asymétrie.

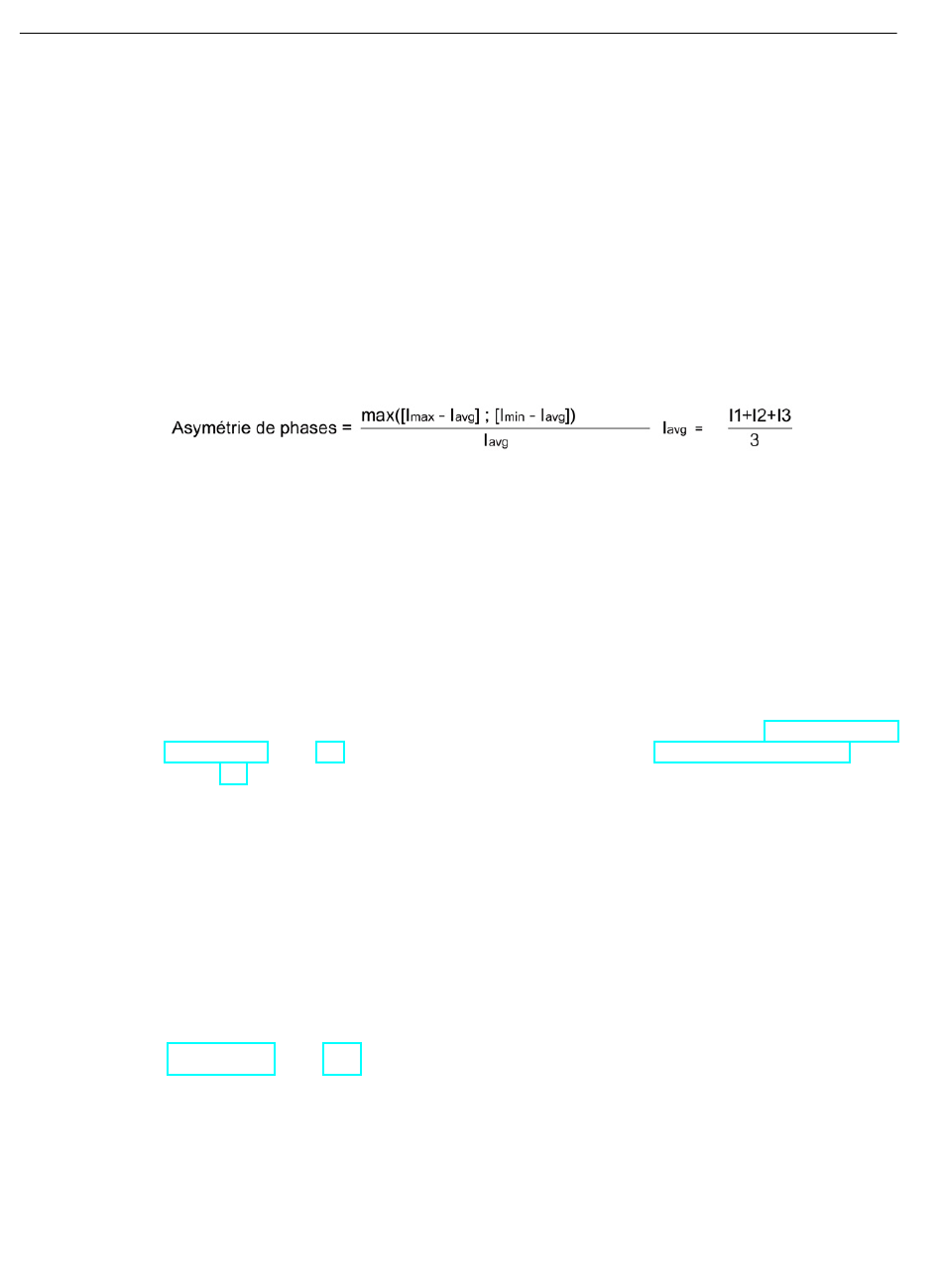

Formule pour l'asymétrie de phase
L'asymétrie de phase se calcule selon la formule suivante :
Seuil
Il est possible de régler ici le seuil d'asymétrie au-delà duquel SIMOCODE pro doit réagir.
Seuil :
Comportement
Vous pouvez sélectionner ici le comportement de SIMOCODE pro en cas d'asymétrie de
phase :
Voir à cet effet "Tableaux de comportement de SIMOCODE pro" au chapitre Remarques
importantes (Page 19) et tableau "Comportement" au chapitre Remarques importantes
(Page 19).
Temporisation
Le seuil d'asymétrie doit être dépassé pour le temps de temporisation réglé avant l'exécution
du comportement souhaité par SIMOCODE pro, Dans le cas contraire, il n'y aura aucune
réaction.
Etendue de réglage : 0 ... 25,5 s (réglage par défaut : 0,5 s).
Voir aussi
Présentation (Page 158)
170
0 ... 100 % (réglage par défaut : 40 %)
