3. Le bloc fonctionnel "Sorties MB" doit être raccordé par le logiciel aux bornes du bloc
fonctionnel "Commande/protection", à savoir
– le connecteur "Sortie 1 MB" avec la borne "Commande du contacteur QE1" (à droite)
– le connecteur "Sortie 2 MB" avec la borne "Commande du contacteur QE2" (à
4. Les connecteurs du bloc fonctionnel "Commande/protection" doivent être raccordés par
le logiciel aux bornes du bloc fonctionnel "Entrées MB", à savoir
– le connecteur Poste de commande - sur site [IS] Marche avec la borne "Entrée MB 1"
– le connecteur Poste de commande - sur site [IS] Arrêt avec la borne "Entrée MB 2"
– le connecteur Poste de commande - sur site [IS] Marche> avec la borne "Entrée MB

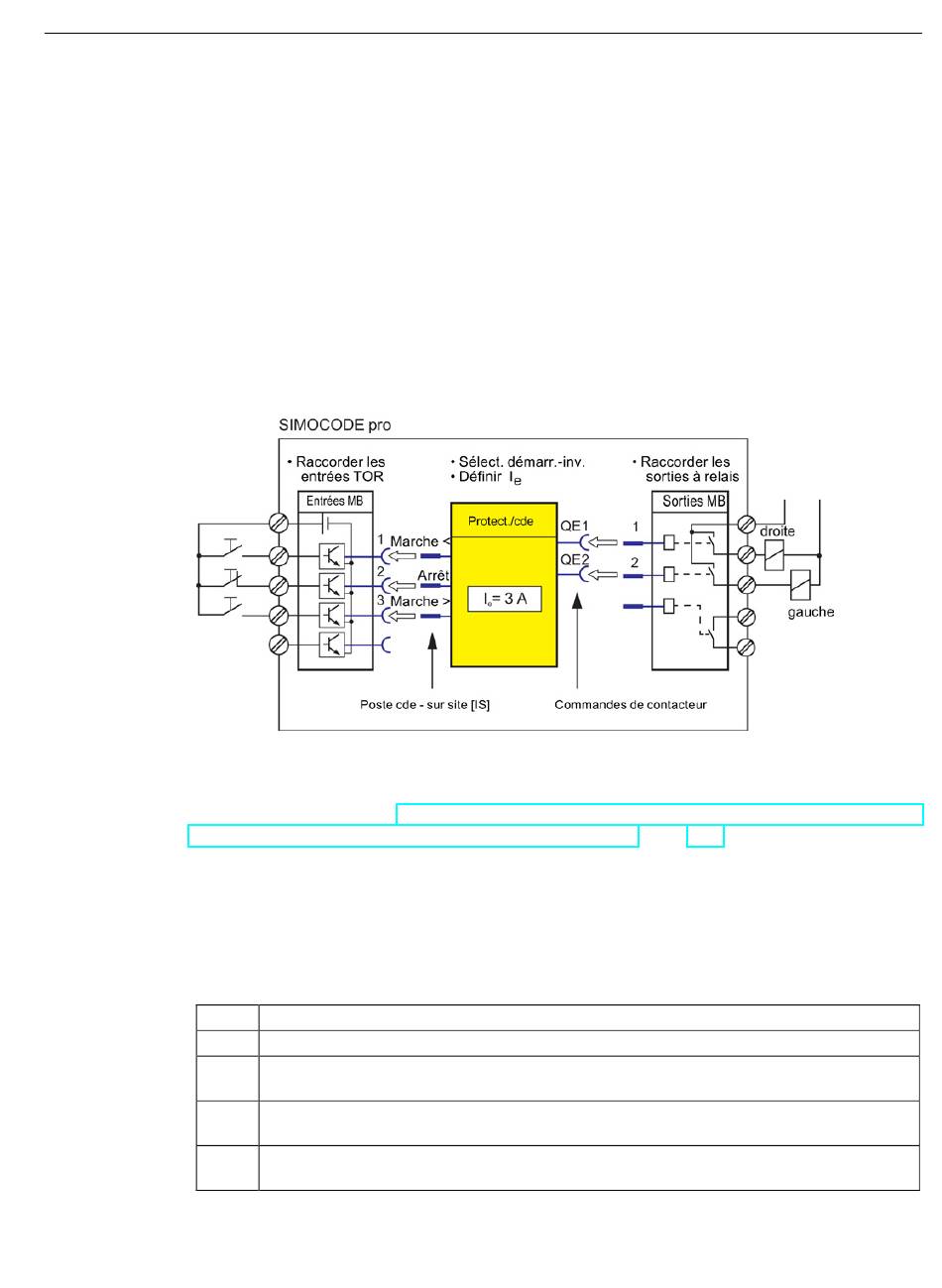

Figure 3-3
L'allocation des commandes de contacteurs QE dépend de la fonction de commande
paramétrée. Voir chapitre Postes de commande activés, commandes de contacteurs, de
voyants et messages d'état des fonctions de commande (Page 241).
Manière concrète de procéder au paramétrage avec SIMOCODE ES
Procédez par étapes comme suit :
Tableau 3- 3 Paramétrage de SIMOCODE ES
Etape
1
2
3
4
SIMOCODE pro PROFIBUS
Manuel système, 08/2013, NEB631605023000/RS-AA/004
Brèves instructions sur la configuration d'un démarreur-inverseur
gauche)
3"
Schéma des paramétrages dans cet exemple
Description
Démarrez SIMOCODE ES sur votre PC/CP.
Sélectionnez comme application la fonction de commande "Démarreur-inverseur". Cette
application réalise une série de réglages par défaut qu'il suffira de contrôler ultérieurement.
Sous l'option "Configuration du module", choisissez SIMOCODE pro C, SIMOCODE pro S
ou SIMOCODE pro V. Désactivez le module frontal si un tel appareil n'est pas raccordé.
Ouvrez la boîte de dialogue Paramètres des appareils > Protection du moteur >
Surcharge/asymétrie / Blocage. Fixez le courant de réglage I
3.4 Paramétrage
1 à 3 A.
e
