Mise en service et interventions
15.5 Lecture de la mémoire de défauts / du protocole d'erreurs
15.5 Lecture de la mémoire de défauts / du protocole d'erreurs
Les heures de service de SIMOCODE pro constituent la base de l'horodatage dans la
mémoire de défauts (unité : 1 s) de SIMOCODE pro.
Les événements "Erreur/défaut" et "Réseau Marche" sont notés dans le protocole. Chacun
de ces événements est pourvu d'un horodatage.
● Erreur/défaut : les 21 derniers défauts sont enregistrés dans un tampon FIFO, chaque
nouveau défaut étant journalisé (front montant). Une erreur sortante n'est pas notée dans
le protocole (front descendant).
● Réseau Marche : Si la dernière entrée est déjà "Réseau Marche", elle n'est pas répétée
plusieurs fois ; le numéro de défaut est toutefois utilisé comme compteur réseau Marche.
Ceci évite que la mémoire d'erreurs soit effacée en cas d'arrêts et mises en marche
fréquents.
L'entrée 1 est la plus récente, et l'entrée 21 la plus ancienne.
Ces données sont affichées via le logiciel "SIMOCODE ES".
Exemple :

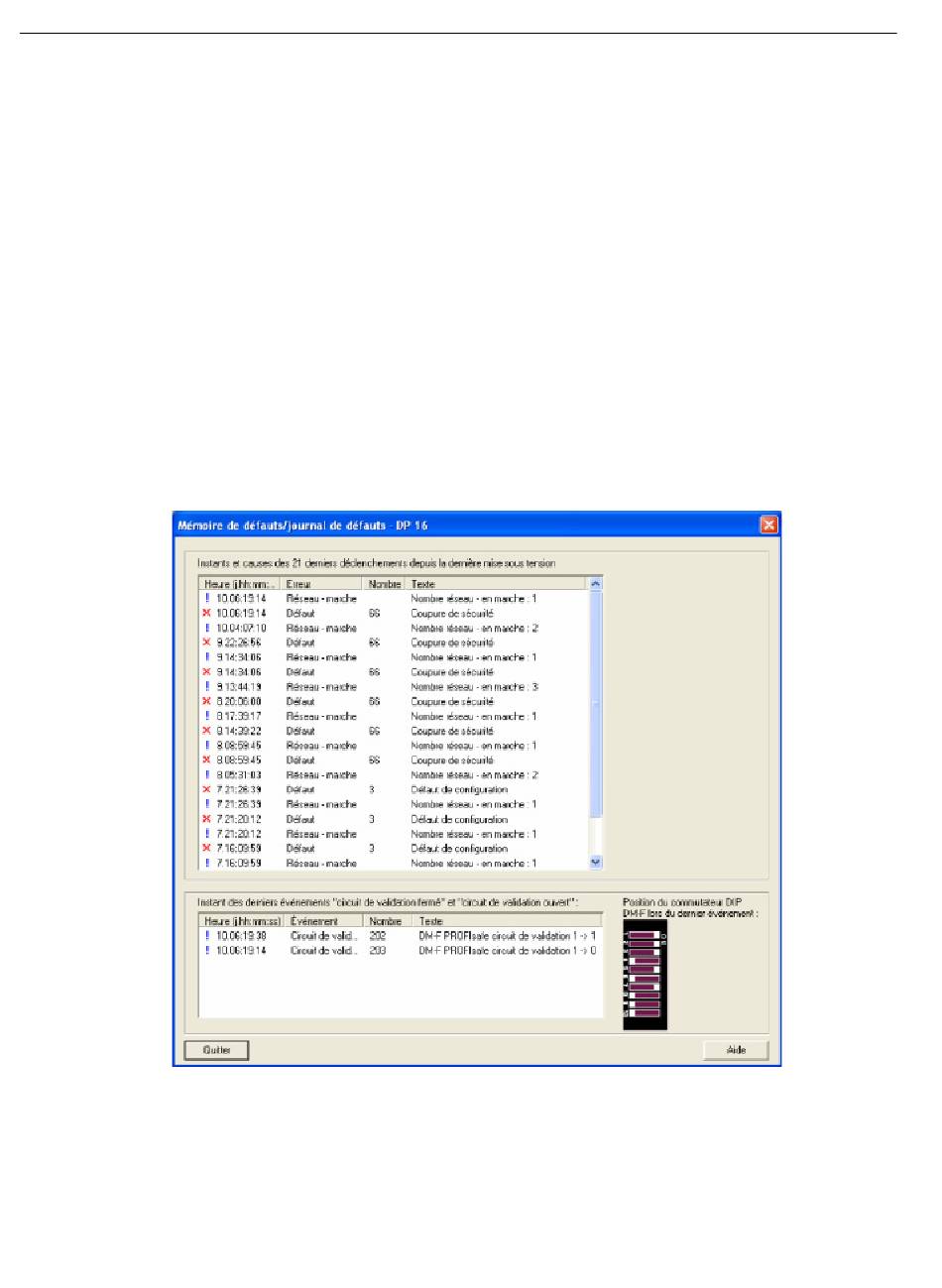

Figure 15-4
SIMOCODE pro a une mémoire de défauts dans laquelle les 21 dernières entrées ainsi que
l'événement "Réseau Marche" sont enregistrés avec une information temporelle. Cette
information temporelle correspond aux heures de service de l'appareil (résolution 1 s), c.-à-
d. la durée pendant laquelle l'appareil a été alimenté en tension de commande.
494
Exemple de journal d'événements avec le logiciel "SIMOCODE ES"
Manuel système, 08/2013, NEB631605023000/RS-AA/004
SIMOCODE pro PROFIBUS
