Fonction De Commande "Relais De Surcharge - Siemens SIMOCODE pro Manuel Système

Défauts
Les commandes de contacteur sont désactivées.
Sont appliqués en plus :
● un signal clignotant à la commande de voyant QLS
● un signal clignotant à la LED "GEN. FAULT"
● la signalisation "Etat - Défauts groupés"
● le bit de signalisation du défaut correspondant.
5.3.3

Fonction de commande "Relais de surcharge"

Description
SIMOCODE pro se comporte comme un relais de surcharge électronique avec cette fonction
de commande. Aucun ordre (p. ex. Marche, Arrêt) ne peut être donné aux consommateurs.
Dans le cas du relais de surcharge, aucune fonction n'est affectée aux postes de commande
et aux entrées de la fonction de commande (p. ex. Marche >, Arrêt). Lors de l'application de
la tension de commande, SIMOCODE pro ferme automatiquement la commande de
contacteur QE3 ; cette dernière reste active jusqu'à ce qu'elle soit désactivée par le
message de défaut d'un dispositif de protection ou de surveillance.
La commande de contacteur QE3 doit être reliée à une sortie de relais quelconque qui
coupe la bobine du contacteur moteur en cas de surcharge.
Schéma

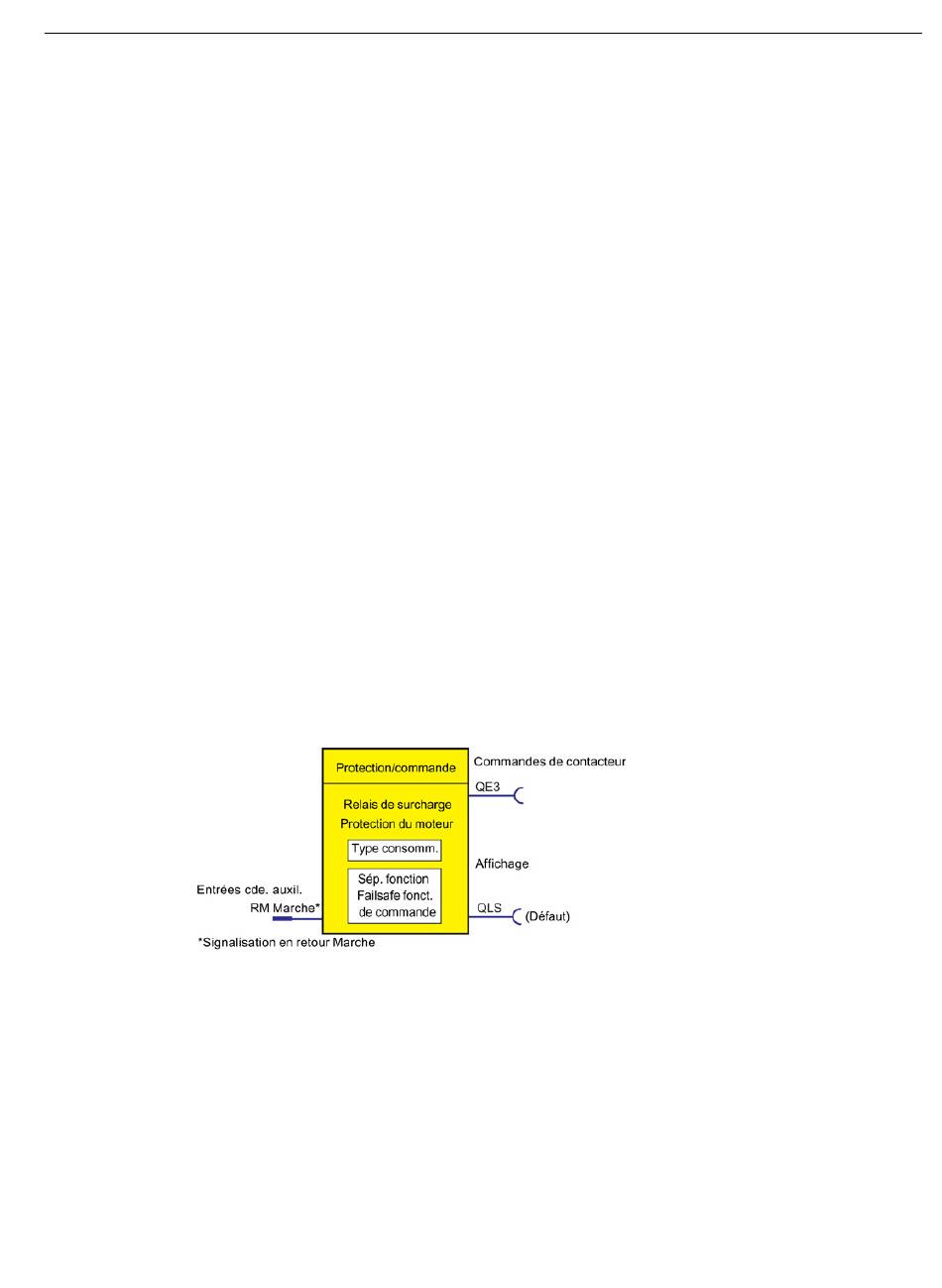

Figure 5-12
SIMOCODE pro PROFIBUS
Manuel système, 08/2013, NEB631605023000/RS-AA/004
Schéma fonction de commande "Relais de surcharge", bloc fonctionnel
"Protection/commande"
Commande de moteur
5.3 Fonctions de commande
197
