Entrées
8.5 Entrées de module TOR

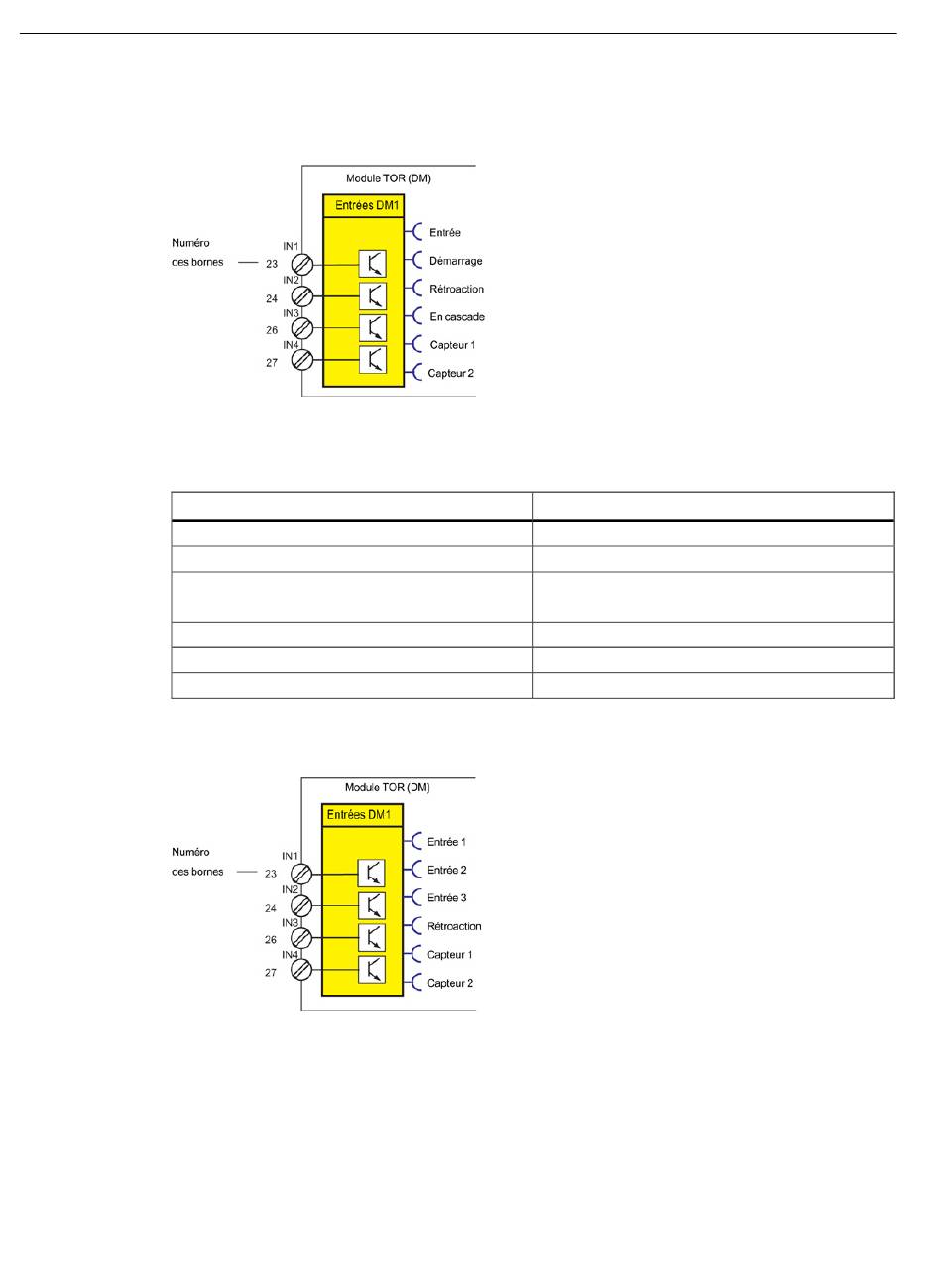

Le schéma suivant représente le bloc fonctionnel Entrées DM1 en tant que module TOR de
sécurité DM-F Local :
Figure 8-7
Tableau 8- 3 Entrées, bloc fonctionnel Entrées DM1 en tant que module TOR de sécurité DM-F Local
Entrée
Entrée
Démarrage
Rétroaction
En cascade
Capteur 1
Capteur 2
Le schéma suivant représente le bloc fonctionnel Entrées DM1 en tant que module TOR de
sécurité DM-F PROFIsafe :
Figure 8-8
308
Schéma Bloc fonctionnel Entrées DM1 en tant que module TOR de sécurité DM-F Local
Schéma Bloc fonctionnel Entrées DM1 en tant que module TOR de sécurité DM-F
PROFIsafe
Description
1 - Etat "Déclenché"
Démarrage : Etat de l'entrée de démarrage (Y33)
Réaction : Etat du circuit de réaction (Y34) :
1 - fermé, 0 - ouvert
Etat de l'entrée En cascade (1)
Etat du circuit de capteurs 1 (Y12)
Etat du circuit de capteurs 2 (Y22)
