Description
Les blocs logiques "Papillotement" permettent par exemple d'attribuer la fonction
"Papillotement" aux LED des modules frontaux.
Le bloc fonctionnel "Papillotement" délivre, lorsqu'un signal d'entrée est appliqué, un signal
de sortie à une fréquence de 4 Hz.
Le bloc fonctionnel se compose de :
● un connecteur
● un circuit logique
● une borne
Au total, 3 blocs logiques "Papillotement 1 à 3" sont disponibles.
Schéma

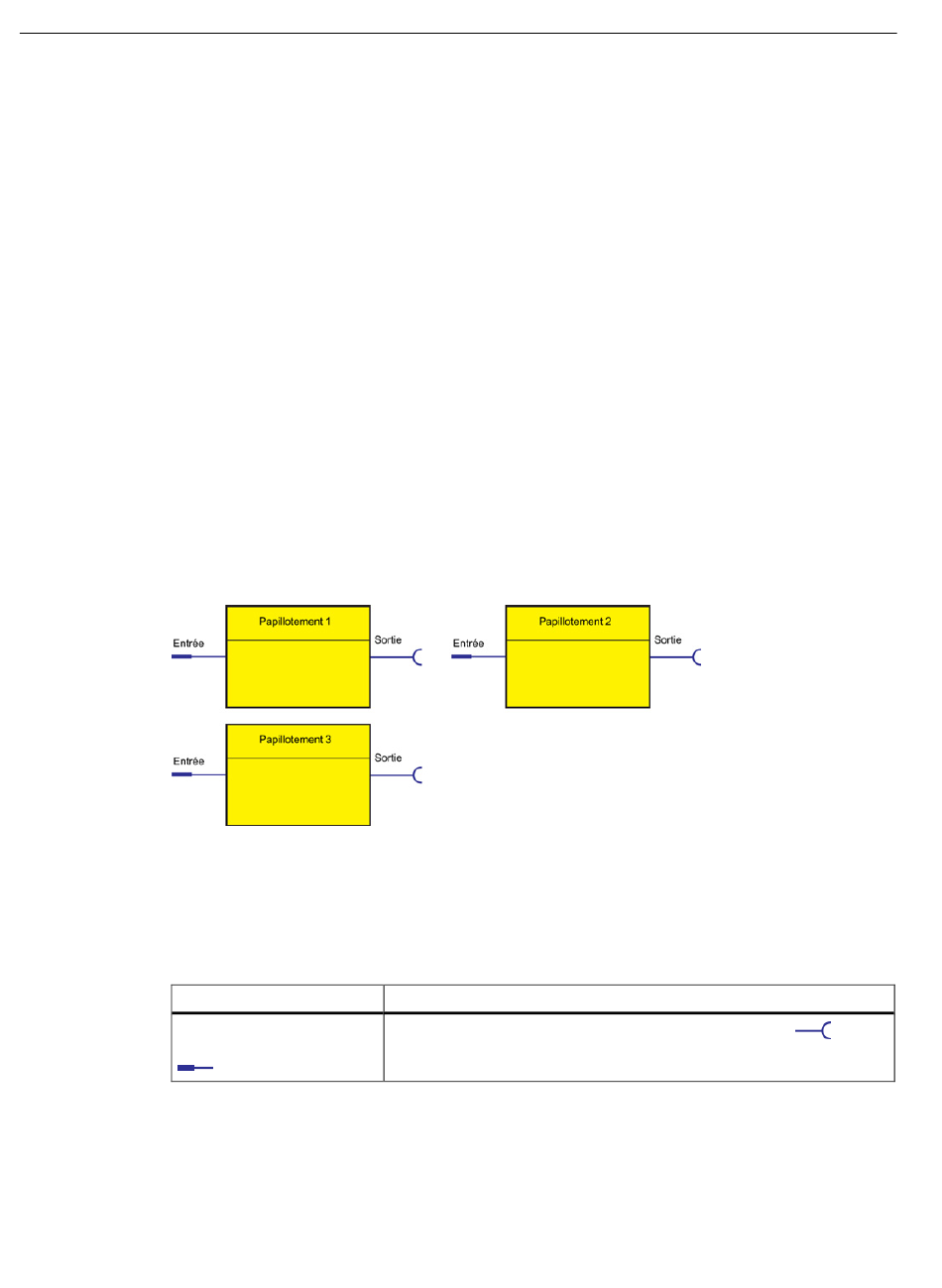

Le schéma suivant représente les blocs logiques "Papillotement".
Figure 12-17 Blocs fonctionnels Papillotement
Réglages
Tableau 12- 10
Papillotement 1 à 3
Entrée
380
Réglages pour Papillotement
Description
Activation par un signal quelconque (bornes quelconques
signalisations, etc.)
Manuel système, 08/2013, NEB631605023000/RS-AA/004
, par ex.
SIMOCODE pro PROFIBUS
