Conducteurs - Siemens SIMOCODE pro Manuel Système

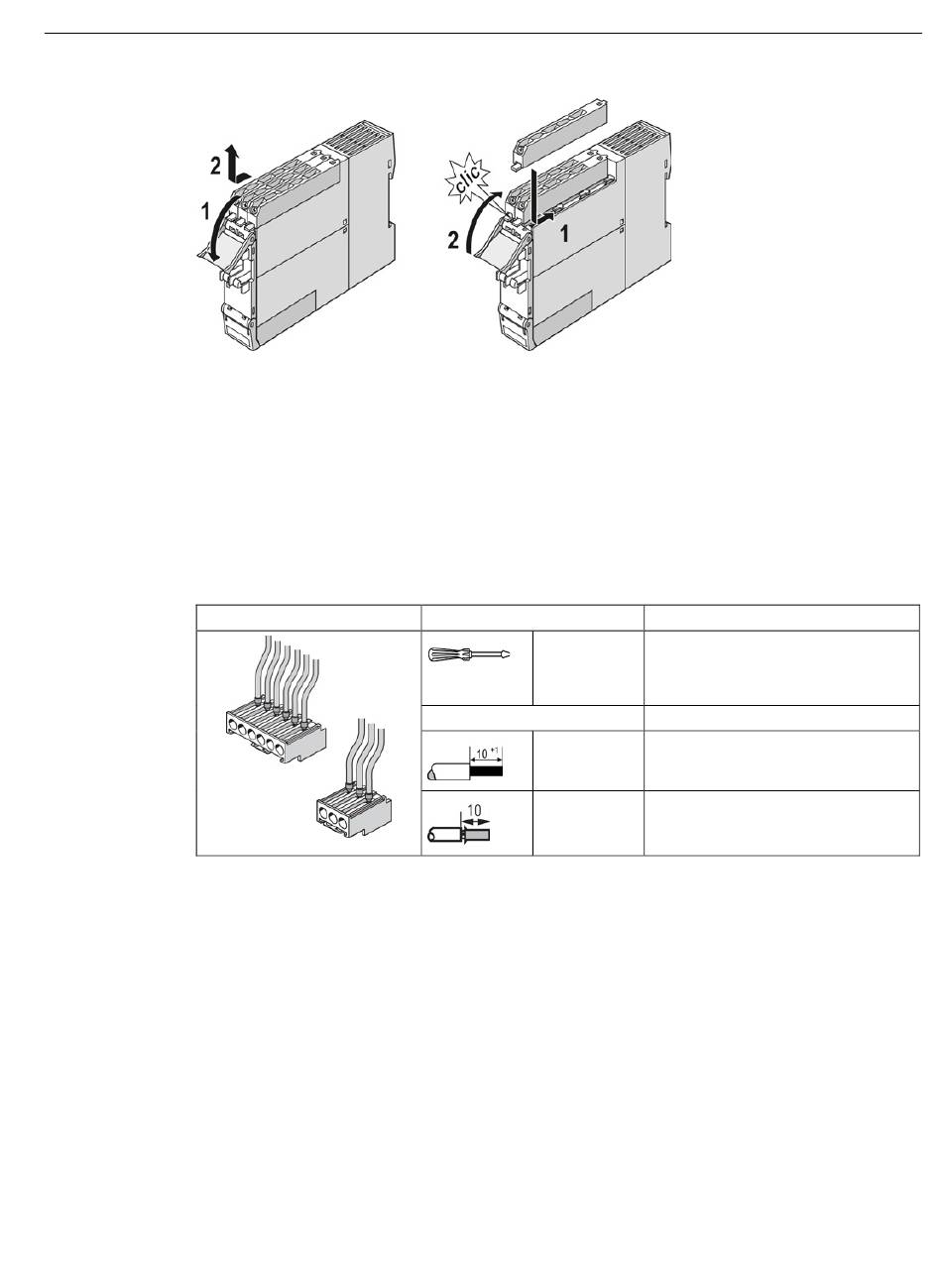

Figure 14-10 Borniers amovibles pour module de base et module multifonction, SIMOCODE pro S

Conducteurs

Les sections de conducteur sont les mêmes pour tous les appareils. Le tableau suivant
indique les sections de conducteur, les longueurs à dénuder et les couples de serrage des
conducteurs pour les borniers amovibles.
Tableau 14- 3 Sections de câbles, longueurs à dénuder et couples de serrage des câbles pour les
Borniers amovibles
Les sections de conducteur sont les mêmes pour tous les appareils. Le tableau suivant
indique les sections de conducteur, les longueurs à dénuder et les couples de serrage des
conducteurs pour les borniers amovibles.
SIMOCODE pro PROFIBUS
Manuel système, 08/2013, NEB631605023000/RS-AA/004
modules de base SIMOCODE pro C et pro V
Tournevis
Longueur de dénudage
Montage, câblage et interfaces
Couple de serrage
PZ2 / Ø 5 - TORQUE :
6 mm
7 - 10.3 LB.IN
0,8 - 1,2 Nm
Section de câble
Ame massive 2x 0,5 - 2,5 mm
2x AWG 20 to 14 / 1x AWG 20 to 12
Ame souple 2x 0,5 - 1,5 mm
sans / avec
2x AWG 20 to 16 / 1x AWG 20 to 14
embout
14.4 Câblage
/ 1x 0,5 - 4 mm
2 2
/ 1x 0,5 - 2,5 mm
2 2
435
