2.4

Simplification de la structure avec SIMOCODE pro

Structure avec technique conventionnelle sans SIMOCODE pro
Des constituants individuels sont mis en œuvre pour assurer la commande, la surveillance et
le prétraitement complets des signaux. Il faut alors utiliser les constituants suivants ou
réaliser les câblages nécessaires :
● Mise en place et câblage des relais de surcharge, unités de contrôle par thermistance,
transformateurs de courant, convertisseurs analogiques/numériques
● Câbler le circuit de commande
● Connexion des appareils de commande pour démarrage/arrêt
● Mettre le contacteur sur automaintien à l'aide de blocs de contacts auxiliaires
● Câbler les verrouillages

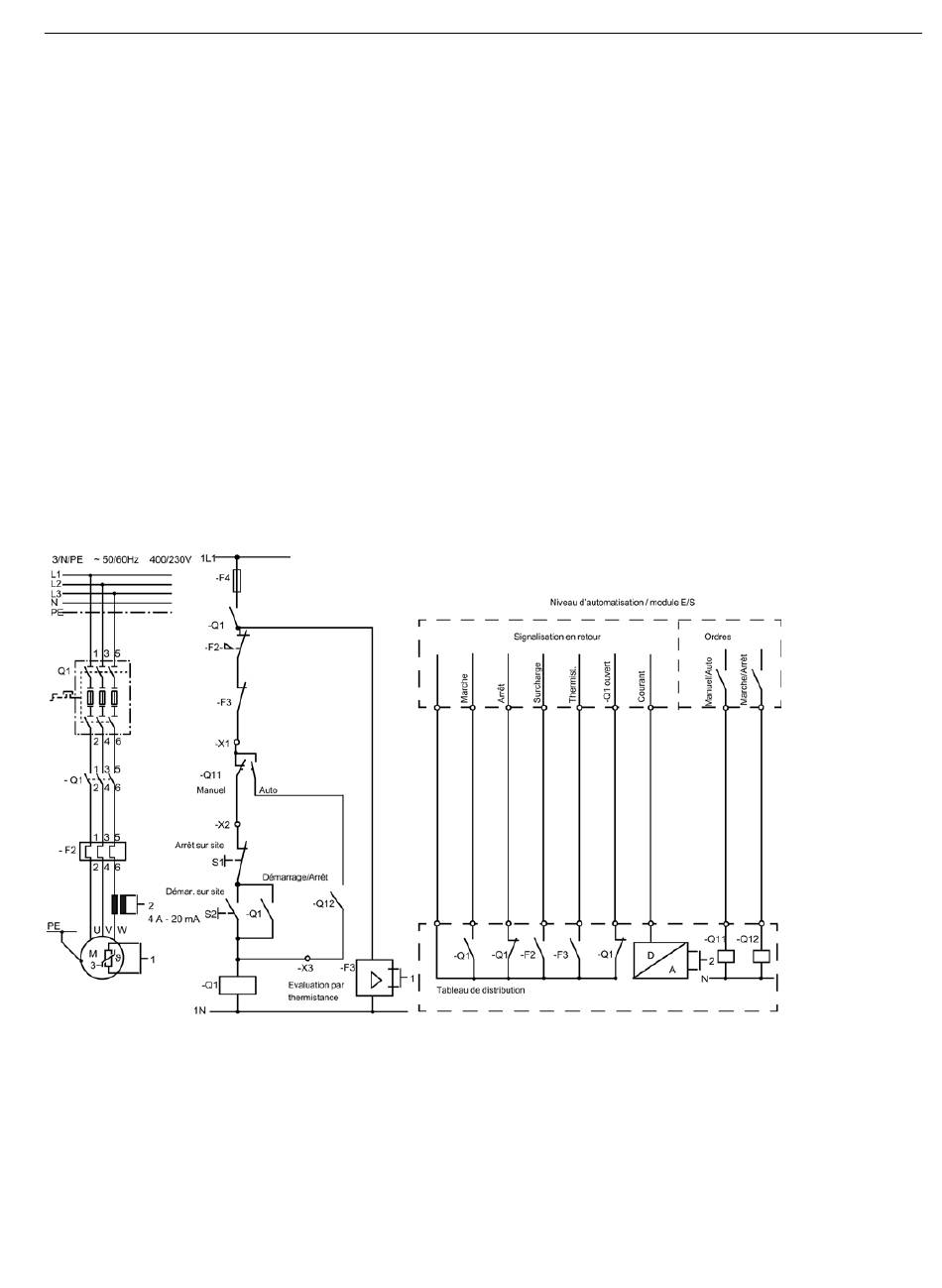

Le schéma suivant représente la structure d'un démarreur direct selon la technique
conventionnelle :
Figure 2-6 Structure conventionnelle d'un départ-moteur (démarreur direct)
