Montage Avec Répartiteurs De Terrain Actifs; Figure 1-1 Exemple : Structure D'une Redondance En Anneau Avec Répartiteurs De Terrain Afd4 - Siemens SIMATIC AFD4 Information Produit

1.4 Montage avec répartiteurs de terrain actifs
Montage avec redondance en anneau

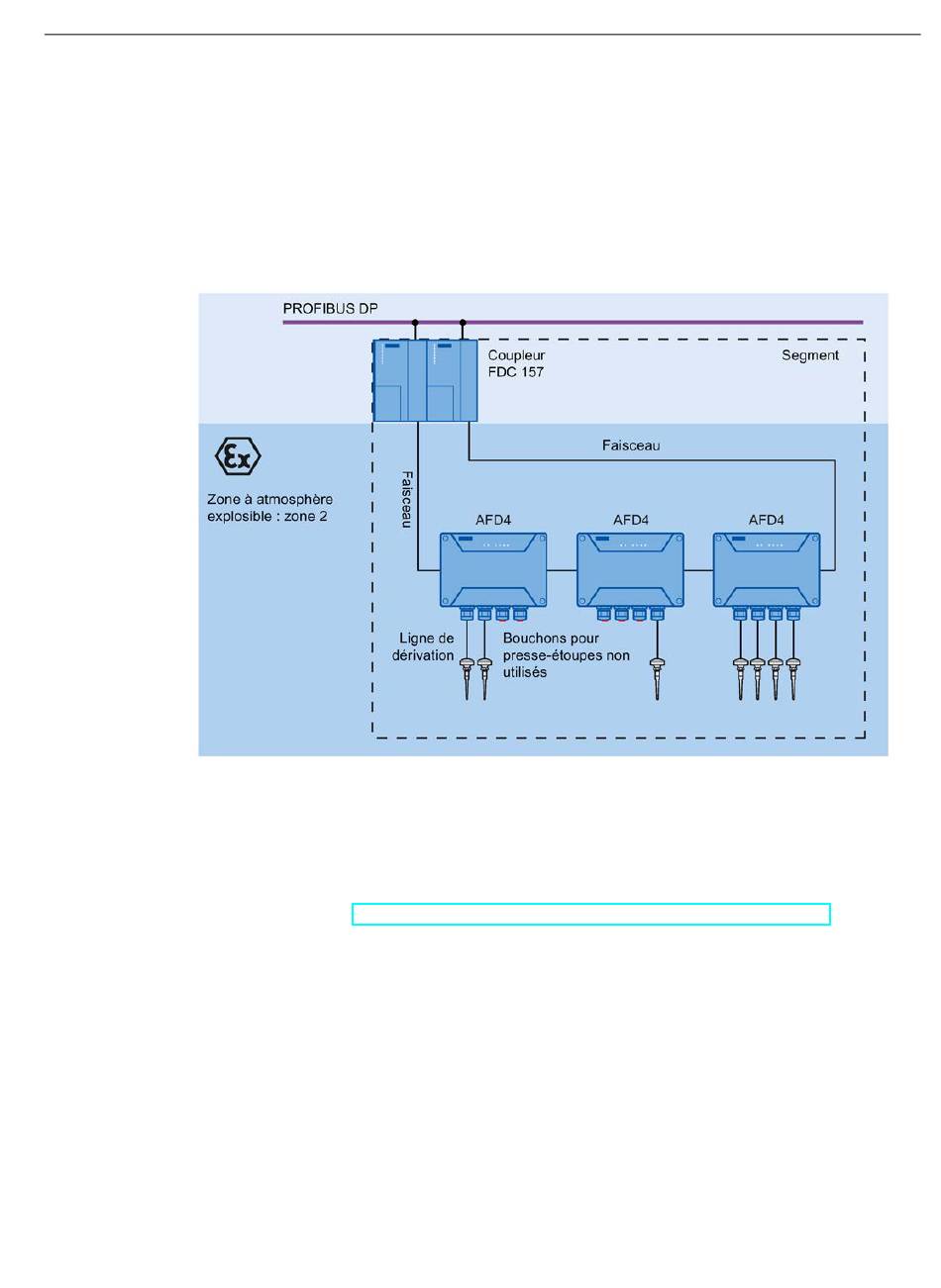

Le graphique suivant illustre clairement le montage avec redondance en anneau. Par souci
de clarté, les symboles pour les répartiteurs de terrain AFD4 sont représentés sans les
presse-étoupes pour les lignes principales.
Figure 1-1
Renvoi
Vous trouverez d'autres variantes de montage au chapitre Planification de l'exploitation du
manuel "Coupleurs de bus". Coupleurs DP/PA, répartiteurs de terrain actifs, DP/PA-Link et
Y-Link" sur Internet (http://support.automation.siemens.com/WW/view/fr/1142696).
Répartiteurs de terrain actifs AFD4, AFD4 (FM), AFD8 et AFS
Information produit, 02/2015, A5E03775306-AC
Exemple : Structure d'une redondance en anneau avec répartiteurs de terrain AFD4
