Montage et raccordement
2.9 LED de signalisation du répartiteur de terrain actif AFS
2.9 LED de signalisation du répartiteur de terrain actif AFS
Messages d'erreur et d'état du répartiteur de terrain actif AFS

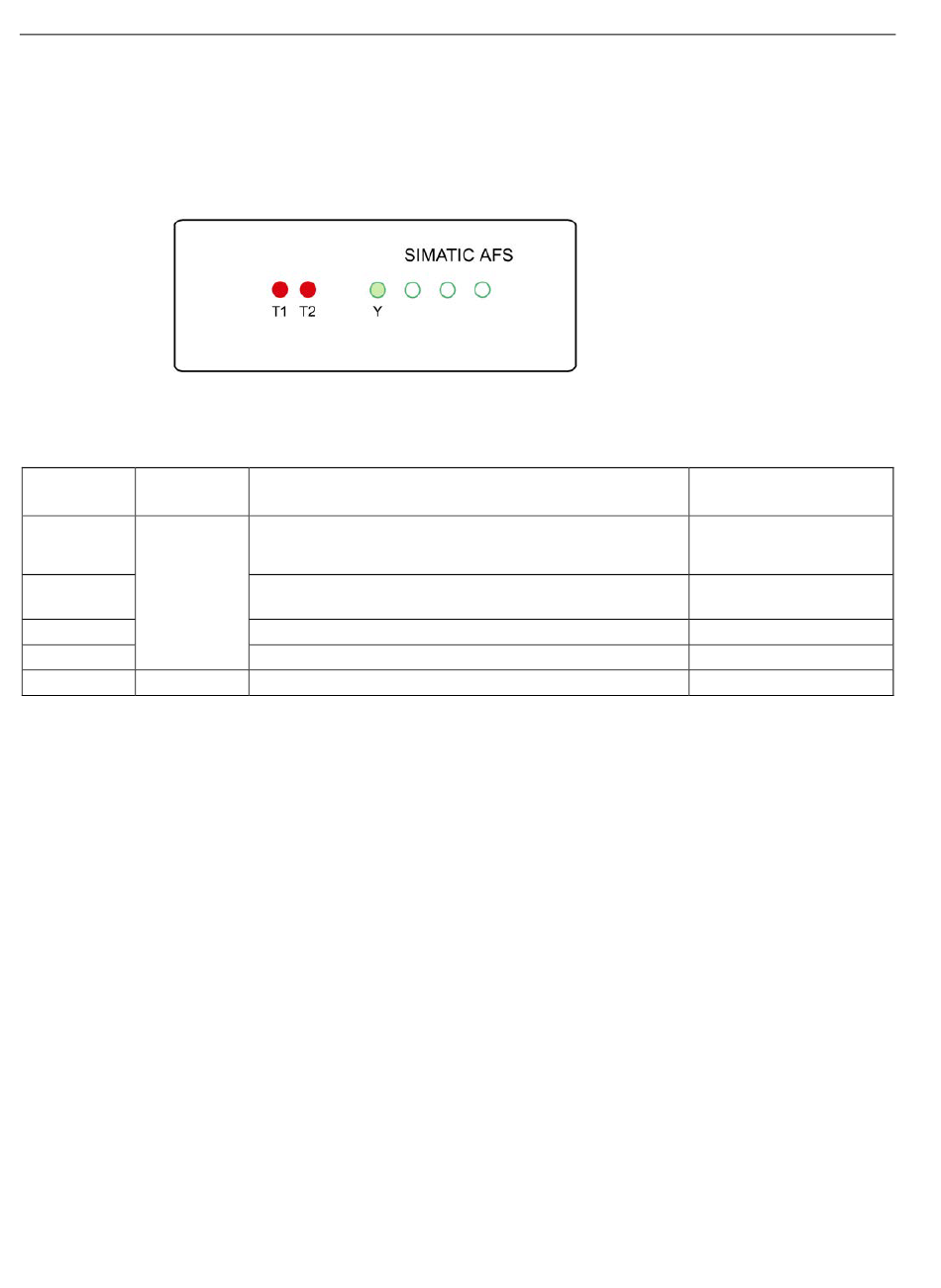

Figure 2-14
Tableau 2- 5 Messages d'état et d'erreur
LED LED
T1, T2 Y
vert
rouge
clignote route
éteinte
vert
32
LED de signalisation AFS
Signification
La ligne principale est branchée.
•
La terminaison de bus est inactive.
•
Court-circuit ou marche à vide sur la ligne principale reliée à
un coupleur
Le couvercle de la borne de la ligne principale est ouvert.
Les connecteurs d'une ligne principale ont été permutés.
La LED est allumée si le courant de la ligne > 10 mA.
Répartiteurs de terrain actifs AFD4, AFD4 (FM), AFD8 et AFS
Information produit, 02/2015, A5E03775306-AC
Solution
–
Eliminez la cause de l'er-
reur.
Fermez le volet.
Corrigez le câblage.
–
