2.4 Raccordement du bus de terrain aux répartiteurs actifs AFD4 /
AFD4 (FM) / AFD8
Introduction
Les câbles du bus du répartiteur de terrain AFD4 / AFD4 (FM) / AFD8 sont dirigés via les
raccordements pour câbles dans le boîtier :
● la ligne principale via T1 et T2
● Les lignes de dérivations vers les appareils de terrain via S1 à S4 / S8

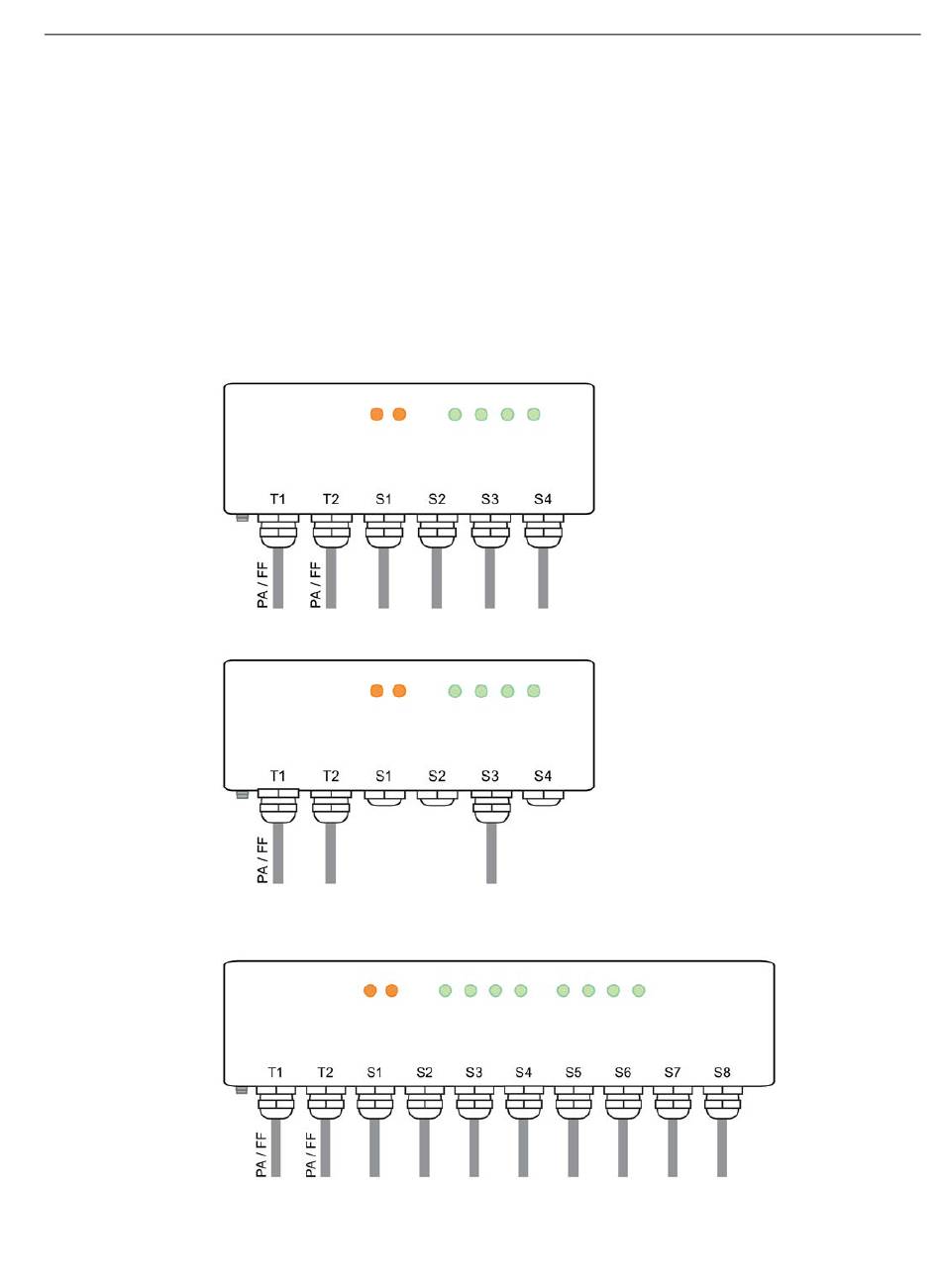

Figure 2-5
Figure 2-6
Figure 2-7
Répartiteurs de terrain actifs AFD4, AFD4 (FM), AFD8 et AFS
Information produit, 02/2015, A5E03775306-AC
2.4 Raccordement du bus de terrain aux répartiteurs actifs AFD4 / AFD4 (FM) / AFD8
Connecteurs AFD4
Connecteurs AFD4 (FM)
Connecteurs AFD8
Montage et raccordement
