Montage, câblage et interfaces
14.4 Câblage
Le tableau suivant représente le brochage des borniers amovibles du module de base
SIMOCODE pro S :

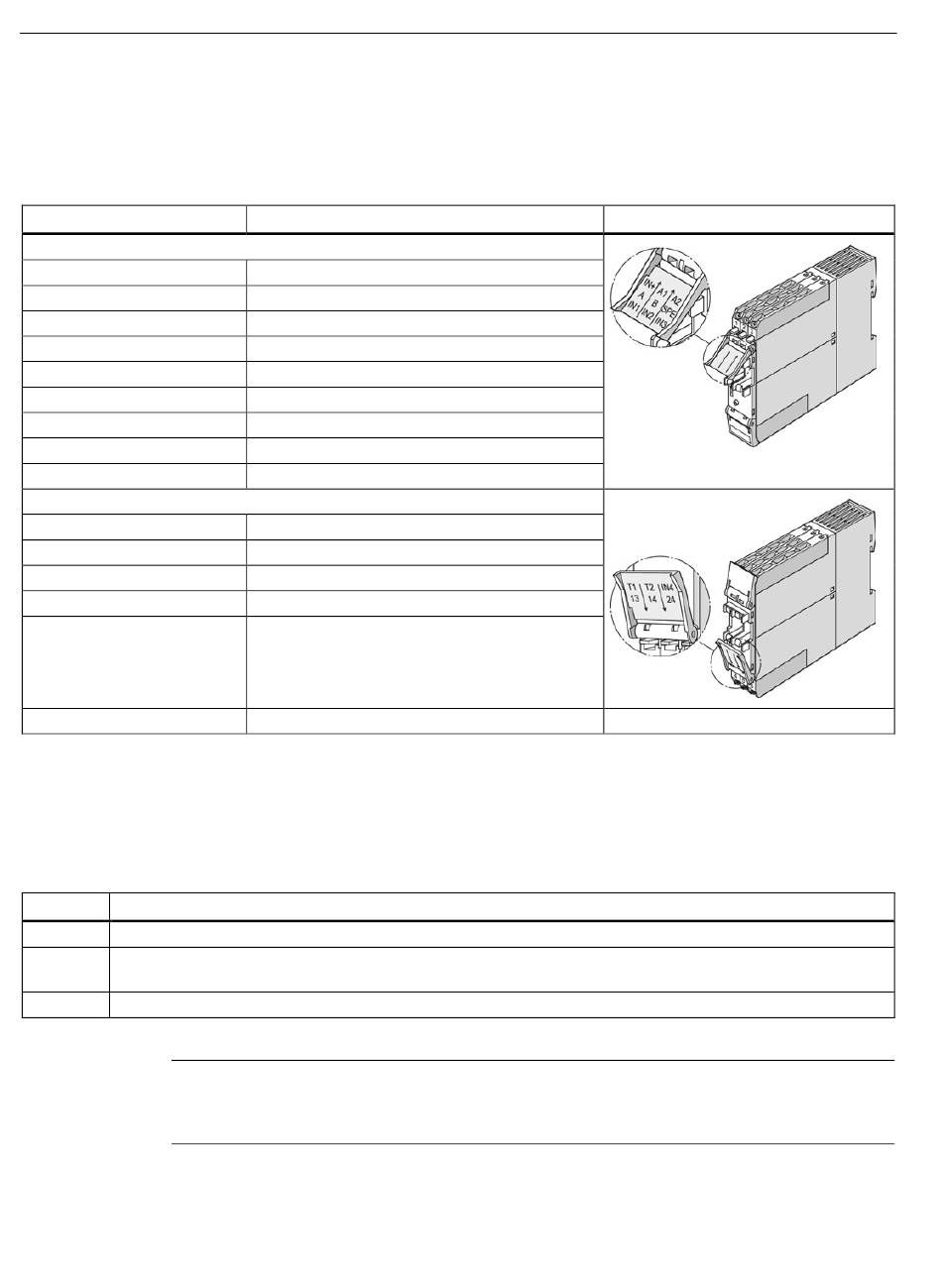

Tableau 14- 6 Brochage des bornes amovibles, module de base SIMOCODE pro S
Raccordement
Borne supérieure
IN+
A1
A2
A
B
SPE
IN1
IN2
IN3
Borne inférieure
T1
T2
IN4
13
14
24
Marche à suivre pour le câblage du bornier amovible des modules de base SIMOCODE pro C/V
Procédez par étapes comme suit :
Tableau 14- 7 Câblage des borniers amovibles des modules de base SIMOCODE pro C/V
Etape Description
1 Raccordez les conducteurs aux bornes supérieures et inférieures.
2 Placez le blindage du conducteur de PROFIBUS DP sur la borne SPE/PE si vous voulez utiliser les bornes
A/B pour PROFIBUS DP.
3 Raccordez l'écran de blindage du système à la borne SPE.
Remarque
Les bornes A / B représentent une alternative au raccordement SUB-D à 9 points ! Des taux
de transfert allant jusqu'à 1,5 Mbit / s
438
Brochage
24 V CC uniquement pour IN1 à IN4
Raccordement tension alimentation 1
Raccordement tension alimentation 2
Raccordement A PROFIBUS DP
Raccordement B PROFIBUS DP
Blindage du système
Entrée TOR IN1
Entrée TOR IN2
Entrée TOR IN3
Raccordement thermistance 1 (PTC binaire)
Raccordement thermistance 2 (PTC binaire)
Entrée TOR IN4
Potentiel commun pour sortie de relais 1 et 2
Sortie de relais OUT1
Sortie de relais OUT2
sont possibles.
1)
Manuel système, 08/2013, NEB631605023000/RS-AA/004
