Sorties
7.6 Sortie du module analogique
Lorsque "signal de sortie" = 4 ... 20 mA est paramétré,
● 100 % courant moteur correspond à : 4 mA à la sortie du module analogique
● 400 % courant moteur correspond à : 20 mA à la sortie du module analogique.
Remarque
(à propos des exemples 1 et 2) :
Dans SIMOCODE pro, les courants de phase sont indiqués en % du courant de réglage I
Lorsque la sortie du module analogique est utilisée pour afficher le courant moteur actuel sur
un indicateur à aiguille raccordé, le courant moteur actuel est toujours représenté en % du
courant de réglage. Lorsqu'il s'agit, pour une fonction de commande choisie, d'un moteur à
vitesse unique, la valeur apparaissant sur l'indicateur à aiguille peut être affichée soit en %
(de I
Dans le cas de moteurs / fonctions de commande à deux vitesses et donc à deux courants
de réglage par ex. (commutateurs de pôles ou couplages Dahlander), le courant moteur
apparaissant sur l'indicateur à aiguille est toujours affiché en % du courant de réglage actuel
I 1 ou I
e
tourne à ce moment.
3) Sortie cyclique d'une valeur analogique quelconque du système d'automatisation via
PROFIBUS
PROFIBUS permet de transmettre de manière cyclique un mot de 2 octets du système
d'automatisation à SIMOCODE pro. Il est possible de sortir une valeur quelconque sous
forme de signal 0/4 à 20 mA grâce à la connexion directe de ce mot de commande cyclique
de PROFIBUS à la sortie du module analogique. Si la valeur transmise est disponible au
format S7 (0 à 27648), il faut en tenir compte au paramétrage :

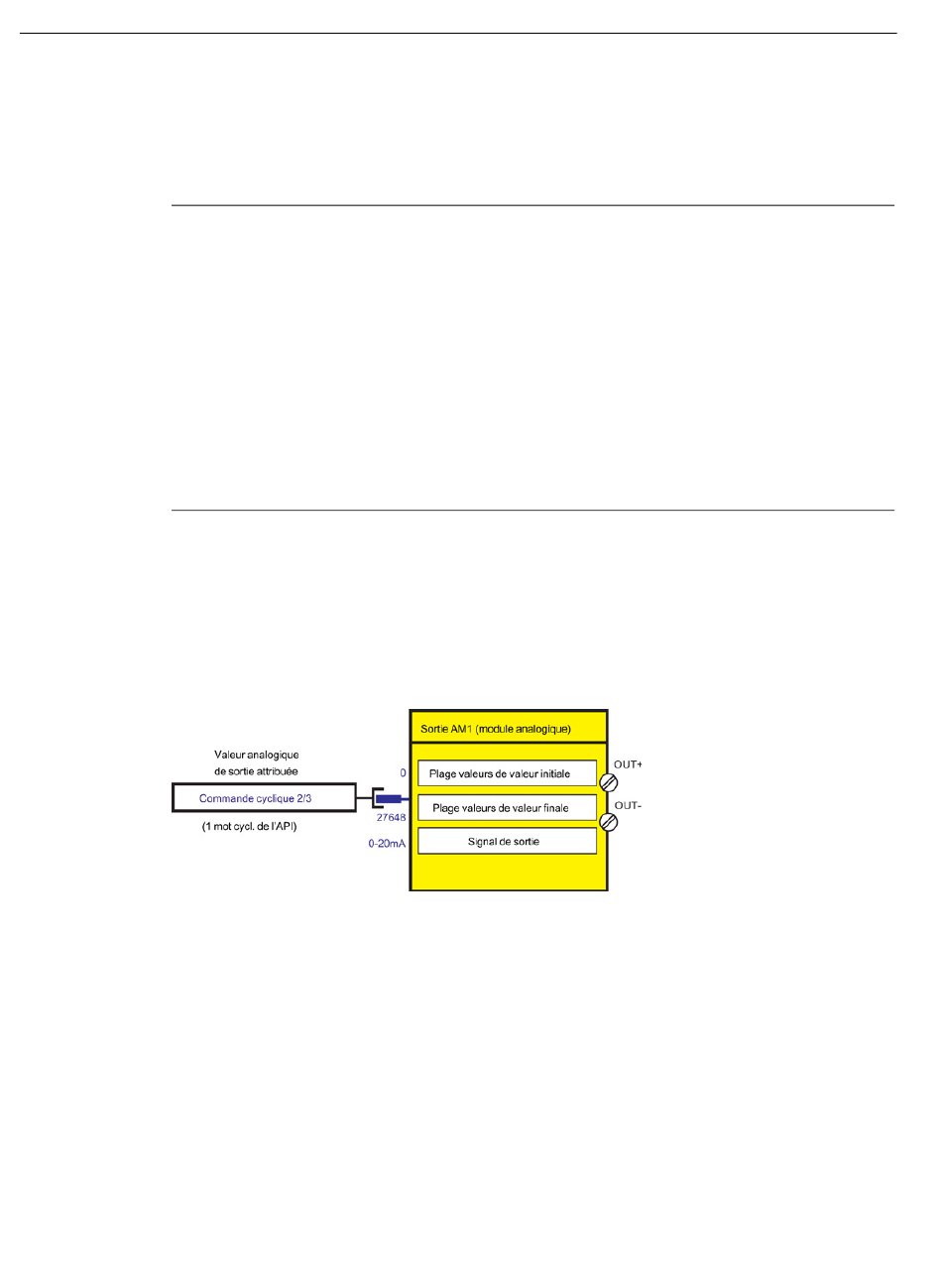

Figure 7-13
Ainsi
● la "valeur initiale de la plage de valeurs" à choisir est : 0
● la "valeur finale de la plage de valeurs" à choisir est : 27648.
Lorsque "signal de sortie" = 0 ... 20 mA est paramétré,
● 0: correspond à 0 mA à la sortie du module analogique
● 27648: correspond à 20 mA à la sortie du module analogique.
Lorsque "signal de sortie" = 4 ... 20 mA est paramétré,
● 0: correspond à 4 mA à la sortie du module analogique
● 27648: correspond à 20 mA à la sortie du module analogique.
294
), soit en valeur absolue (en A par ex.).
e
2, en fonction de celle des deux vitesses (lente ou rapide) à laquelle le moteur
e
Sortie d'une valeur analogique du système d'automatisation
