Sorties
7.6 Sortie du module analogique
Exemples d'application
1) Sortie du courant moteur actuel - sur toute la plage du courant moteur
Le courant d'un moteur se situe dans la plage 0 à 8 A.
Le courant assigné I
Le courant de réglage I
(2 A). La représentation des courants de phase actuels ou du courant maximum (courant
IL_1, IL_2, IL_3, courant max. I_max) est réalisée dans SIMOCODE pro en fonction de la
plage choisie en pourcent du courant de réglage paramétré I
● un courant moteur de 0 A correspond à 0 % de I
● un courant moteur de 8 A correspond à 400 % de I
● la plus petite unité pour le courant de moteur actuel dans SIMOCODE pro est de 1% (voir
valeurs de mesure du bloc de données 94).

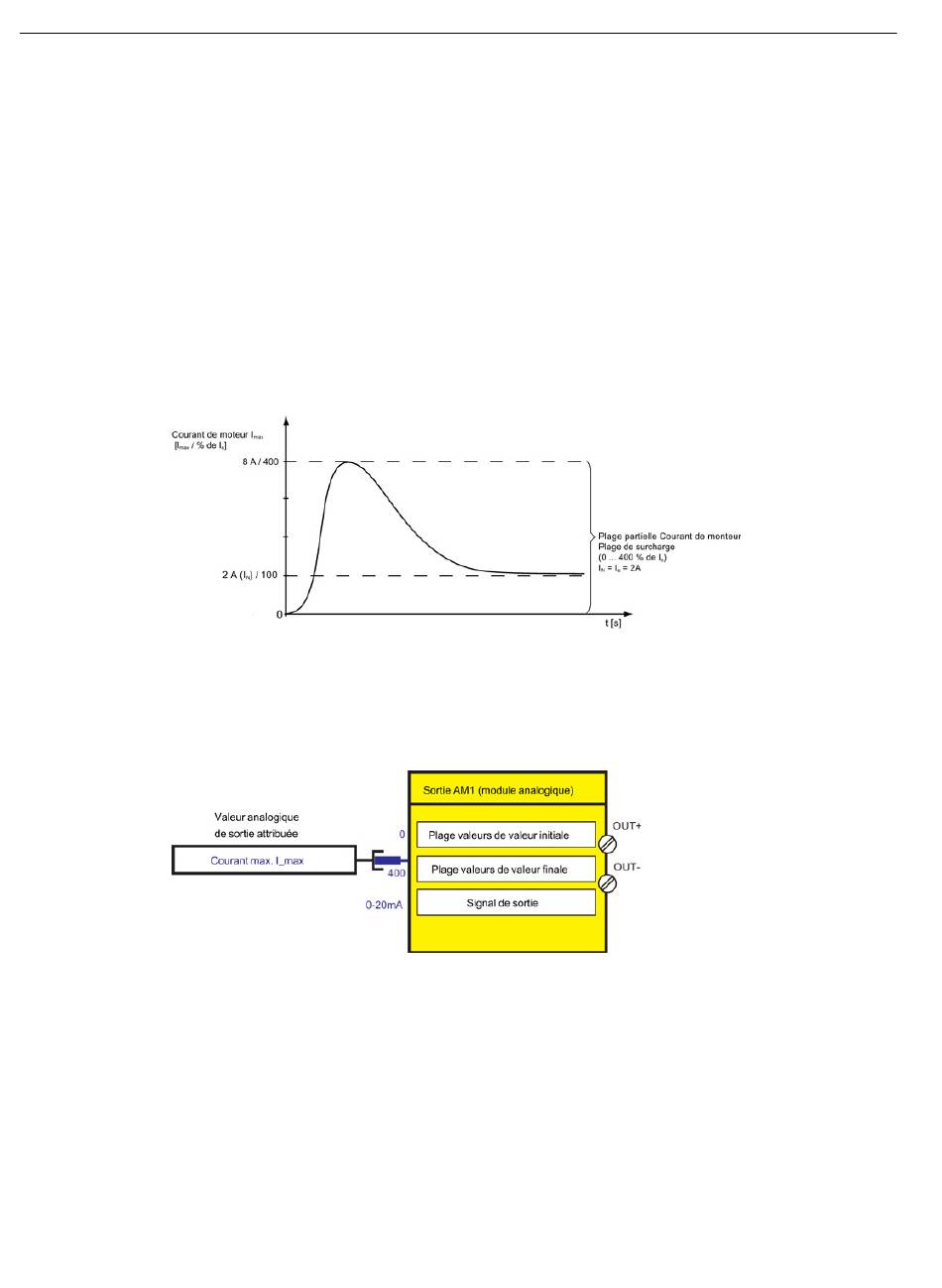

Figure 7-9
Ainsi
● la "valeur initiale de la plage de valeurs" à choisir est : 0
● la "valeur finale de la plage de valeurs" à choisir est : 400.
Figure 7-10
Lorsque "signal de sortie" = 0 ... 20 mA est paramétré,
● 0 % courant moteur correspond à : 0 mA à la sortie du module analogique
● 400 % courant moteur correspond à : 20 mA à la sortie du module analogique.
Lorsque "signal de sortie" = 4 ... 20 mA est paramétré,
● 0 % courant moteur correspond à : 4 mA à la sortie du module analogique
● 400 % courant moteur correspond à : 20 mA à la sortie du module analogique.
292
du moteur à la charge nominale est de 2 A.
N
paramétré dans SIMOCODE ES correspond au courant assigné I
e
Exemple d'application : sortie du courant du moteur - plage intégrale
Exemple d'application : sortie du courant moteur - valeurs de sortie sur bloc fonctionnel
"AM - Sortie"
:
e
e
e
