2.9.3.2
Organes de commande et d'affichage du module frontal avec afficheur
Affichages du module frontal avec afficheur
L'utilisateur peut lire sur l'afficheur des valeurs de mesure, des données de fonctionnement
et de diagnostic actuelles ainsi que des informations d'état sur le départ-moteur concerné
sous forme de texte en clair ou de symboles.

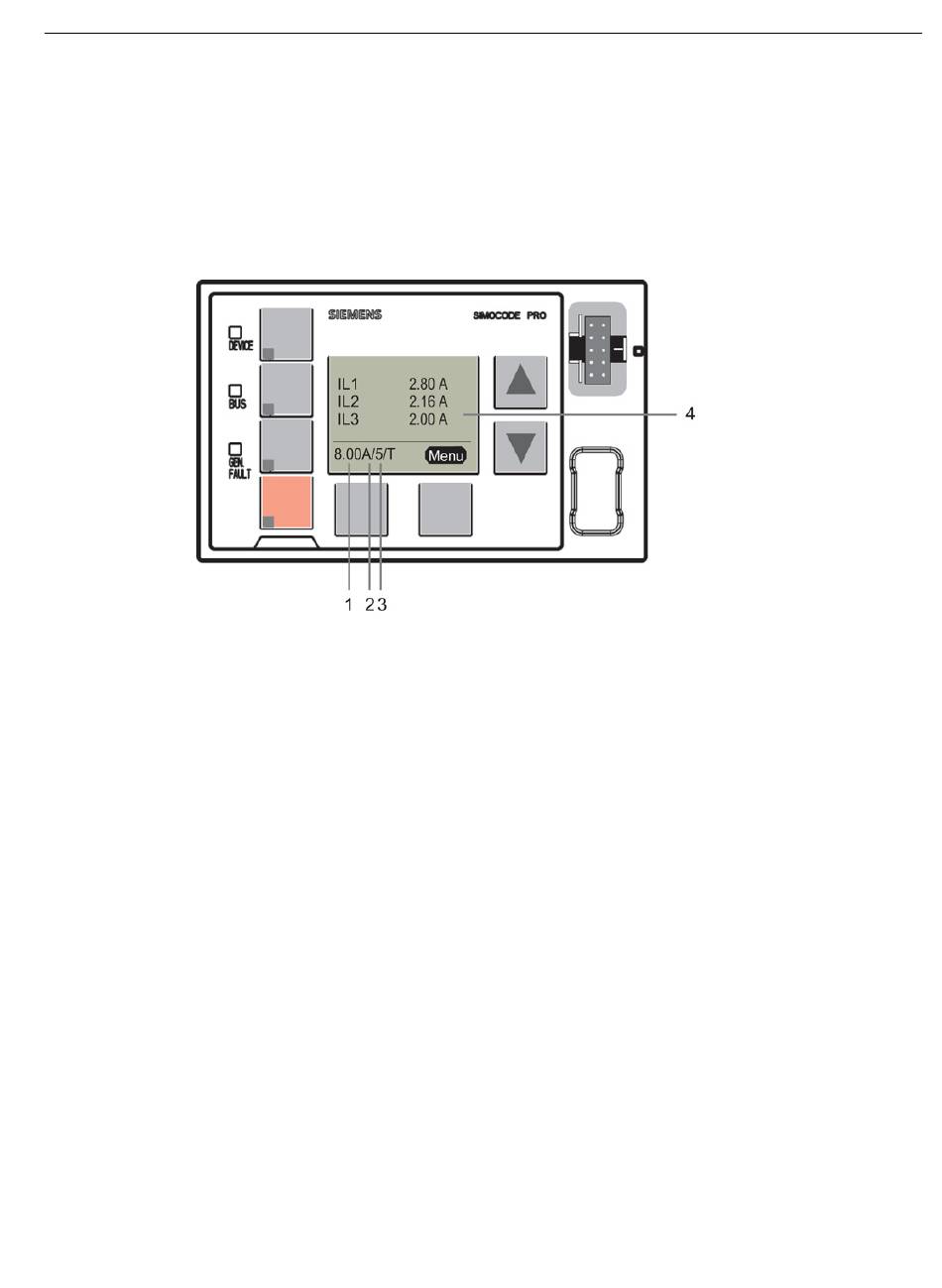

Figure 2-18
1
Affiche le courant de réglage Ie réglé / le courant assigné du moteur en ampères. Dans le
cas de moteurs à deux vitesses, c'est le courant de réglage Ie1 ou Ie2 qui affiché, en
fonction de la vitesse actuelle (lente ou rapide), par ex. 8,00 A.
Dans le cas de moteurs à 2 vitesses, et lorsque le moteur est à l'arrêt, l'activation de la
touche programmable gauche permet de commuter de l'affichage d'un courant de réglage à
l'autre. Lorsque le moteur tourne, c'est toujours le courant de réglage correspondant à la
vitesse actuelle du moteur qui est affichée.
2
Affiche la durée Class réglée de la protection contre les surcharges, par ex. : 10 = Class 10
(Class = classe de déclenchement)
3
Indique si la température est surveillée, par ex. surveillance de la température du moteur par
thermistances ou capteurs de température analogiques (Pt100, Pt1000, KTY, NTC).(T = la
surveillance de la température a lieu).
4
L'affichage d'état de fonctionnement permet une représentation personnalisée de différentes
valeurs de mesure pendant le fonctionnement comme affichage standard au niveau de
menu supérieur en choisissant des profils prédéfinis parmi les réglages de l'affichage.
L'activation de la touche programmable droite "Menu" permet de naviguer dans les menus
de hiérarchie inférieure de l'affichage de service (voir "Lire et modifier l'affichage de
service").
