Marche à suivre pour le raccordement de câbles à l'interface système
Procédez par étapes comme suit :
Tableau 14- 20
Etape

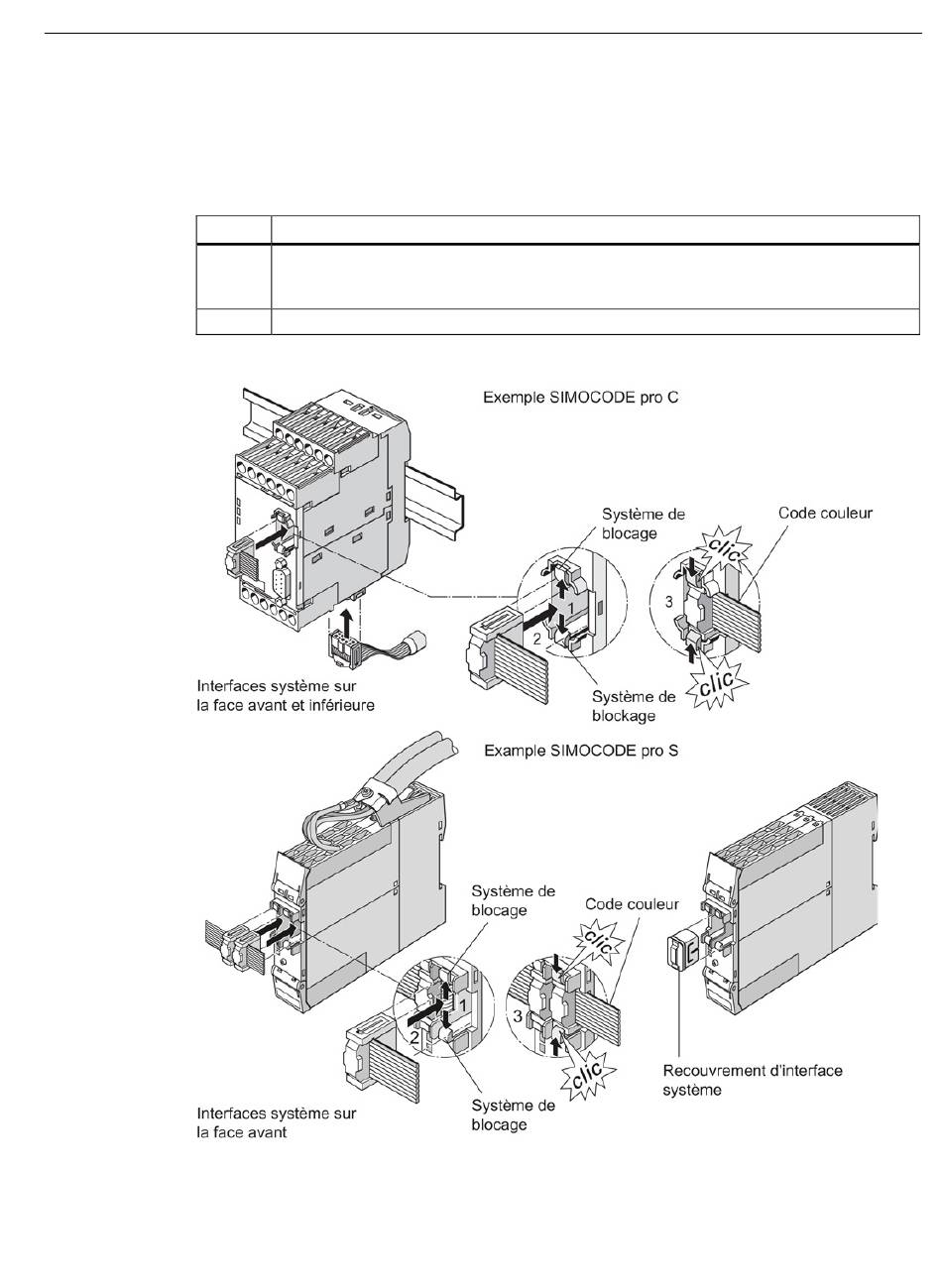

Figure 14-32 Procédure de raccordement des câbles aux interfaces système
SIMOCODE pro PROFIBUS
Manuel système, 08/2013, NEB631605023000/RS-AA/004
Raccordement à l'interface système
Description
1 Insérez le connecteur mâle dans le logement du connecteur (le tenir bien droit). Assurez-
vous que les verrouillages du logement du connecteur s'enclenchent de manière audible
au-dessus du boîtier du connecteur.
2 Obturez les interfaces système non utilisées avec un cache d'interface.
