12.5 Table de vérité 5E/2S
Description
La table de vérité 5E/2S se compose de :
● cinq connecteurs
● un circuit logique
● deux bornes
Vous pouvez choisir parmi les 32 conditions d'entrée possibles celles pour lesquelles vous
souhaitez générer jusqu'à deux signaux de sortie.
Sont disponibles au total : 1 table de vérité 9 pour le module de base SIMOCODE pro V.
Schéma

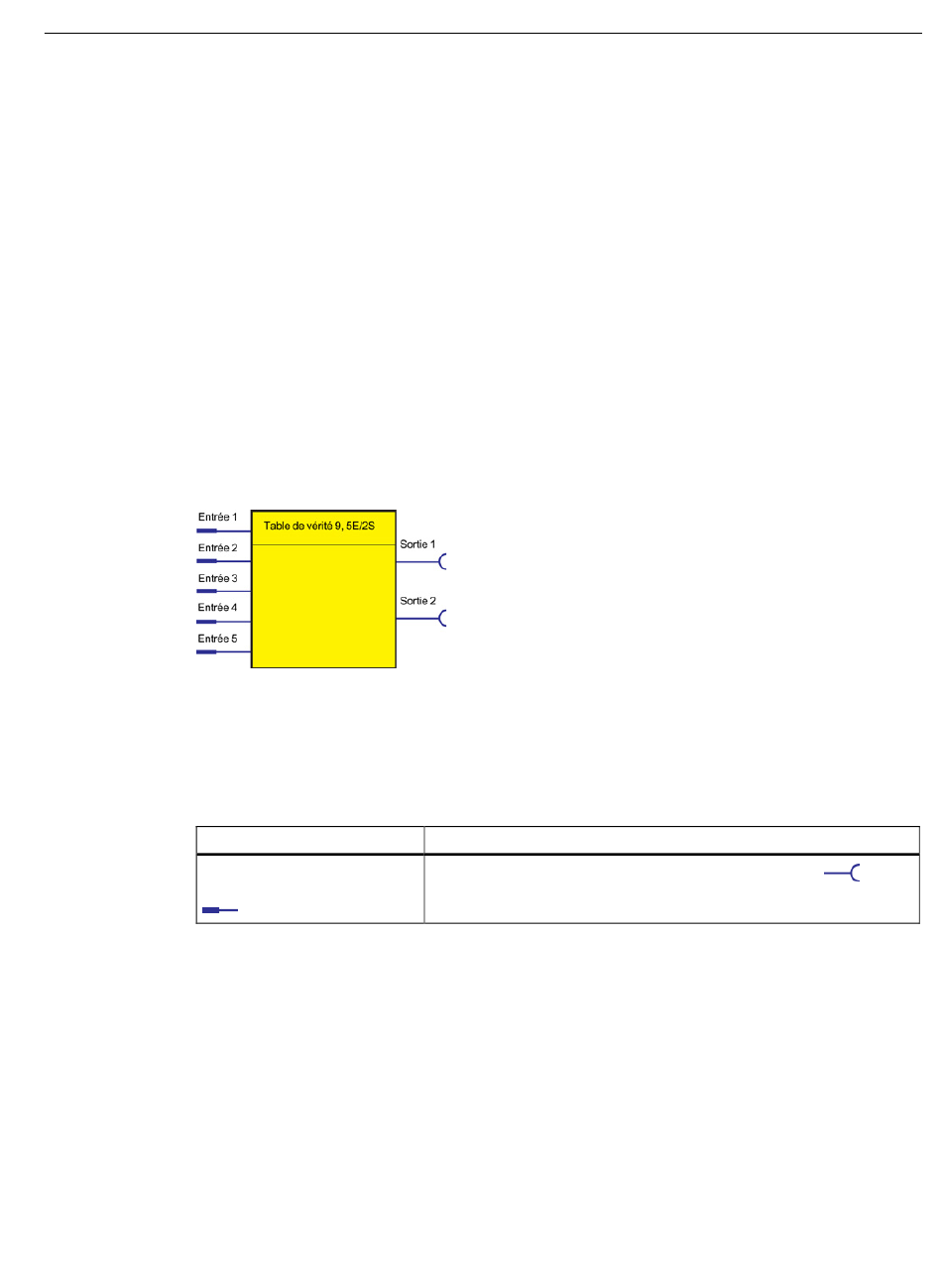

Le schéma suivant représente les blocs logiques "Table de vérité 5E/2S" :
Figure 12-7
Réglages
Tableau 12- 2 Réglages de la table de vérité 5E / 2S
Table de vérité 9 (5E/2S)
Entrée 1 à 5
SIMOCODE pro PROFIBUS
Manuel système, 08/2013, NEB631605023000/RS-AA/004
Blocs logiques "Table de vérité 5E / 2S"
Description
Commande via un signal au choix (bornes quelconques
entrées d'appareils, bits de commande de PROFIBUS DP, etc.).
Blocs logiques
12.5 Table de vérité 5E/2S
, p. ex.
