Conception d'une commande séquentielle à l'aide d'un exemple de perceuse
3.5
Création de la table des mnémoniques
Pour programmer en STEP 7, vous utilisez des opérandes (entrées/sorties,
mémentos, compteurs, temporisations, blocs de données et blocs fonctionnels)
que vous pouvez adresser de manière absolue (ex. : E1.1, M2.0, FB21).
Mais l'emploi de mnémoniques à la place des adresses absolues (ex. :
Moteur_A_Marche) améliore considérablement la lisibilité et la clarté d'un
programme. A cet effet, vous pouvez définir dans la table des mnémoniques, pour
chaque opérande symbolique que vous souhaitez utiliser, un mnémonique,
l'adresse absolue, le type de données ainsi qu'un commentaire.
Les mnémoniques ainsi définis sont utilisables dans tout le programme utilisateur
d'un module programmable.
Création de la table des mnémoniques
Si vous avez l'intention d'écrire le programme avec des opérandes symboliques, le
moment est venu de créer la table des mnémoniques.
1. Ouvrez-la dans le dossier "perceuse", en cliquant deux fois sur "Mnémoniques".

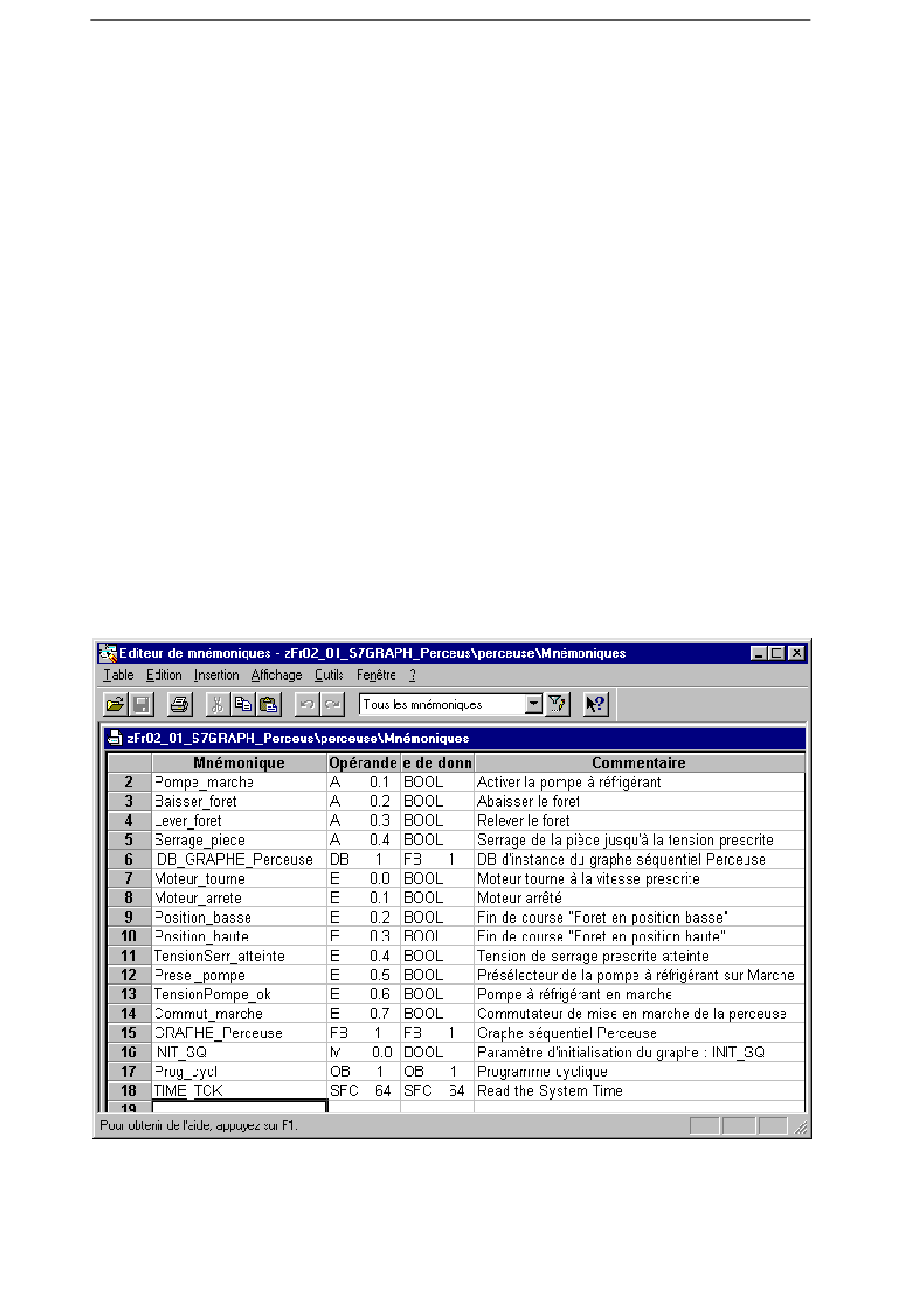

2. Editez la table conformément à la figure ci-dessous.
3. Quand vous avez terminé, enregistrez la table au moyen de la commande
Table > Enregistrer.
Certaines entrées servent à la représentation symbolique des entrées/sorties. Les
autres permettent la représentation symbolique des blocs.
3-8
GRAPH pour SIMATIC S7-300/400 Programmation de commandes séquentielles
C79000-G7077-C526-01
