Instructions de configuration
Emploi en mode manuel de la commande manuelle et de verrouillage

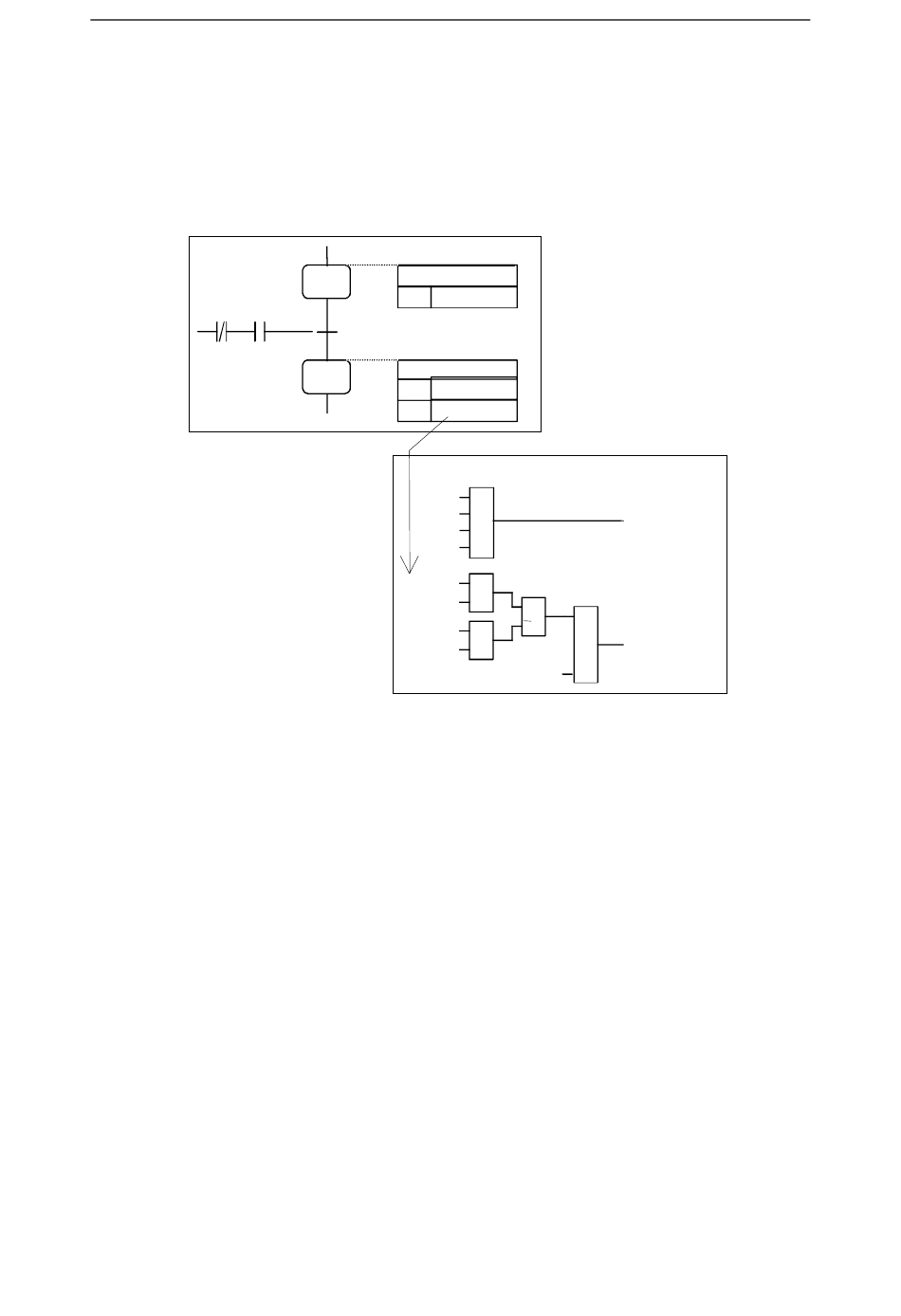

Avec GRAPH, les fonctions du mode automatique sont commandées au moyen du
graphe séquentiel. Les fonctions requises en plus pour le mode manuel sont
regroupées dans un FB séparé. Des mémentos d'action (ex. : Ferm_av) servent à
coupler le graphe séquentiel à la commande manuelle et de verrouillage.
FB graphe
Vous pouvez programmer avec S7-PDIAG les surveillances permanentes requises
pour les machines. Suivant le besoin, vous les formulerez de manière à ce qu'elles
agissent en mode automatique comme en mode manuel ou vous prévoirez des
surveillances particulières pour chacun des deux modes.
14-8
Broche_marche
S 4
S
Mot_marche
Usiner
S 5
S
Refr_marche
Ferm_av
N
FB commande manuelle/verrouillage
Cond.1
Cond.2
&
Cond.3
Cond.4
Ferm_av
&
Auto
Manu
&
Bout_app
Autoris_app
GRAPH pour SIMATIC S7-300/400 Programmation de commandes séquentielles
Autoris_app
( )
>1
Vanne1_app
&
( )
C79000-G7077-C526-01
