Instructions de configuration
Emploi d'autorisations de fonctionnement
Les installations de fabrication utilisent souvent des moyens hydrauliques et
pneumatiques dont la mise à disposition conditionne le fonctionnement de toutes
les autres machines. Il est donc judicieux de mettre ces moyens hydrauliques et
pneumatiques en circuit depuis une position centrale et après la mise en circuit de
l'installation, et de générer des signaux de disponibilité à l'adresse des autres
blocs.

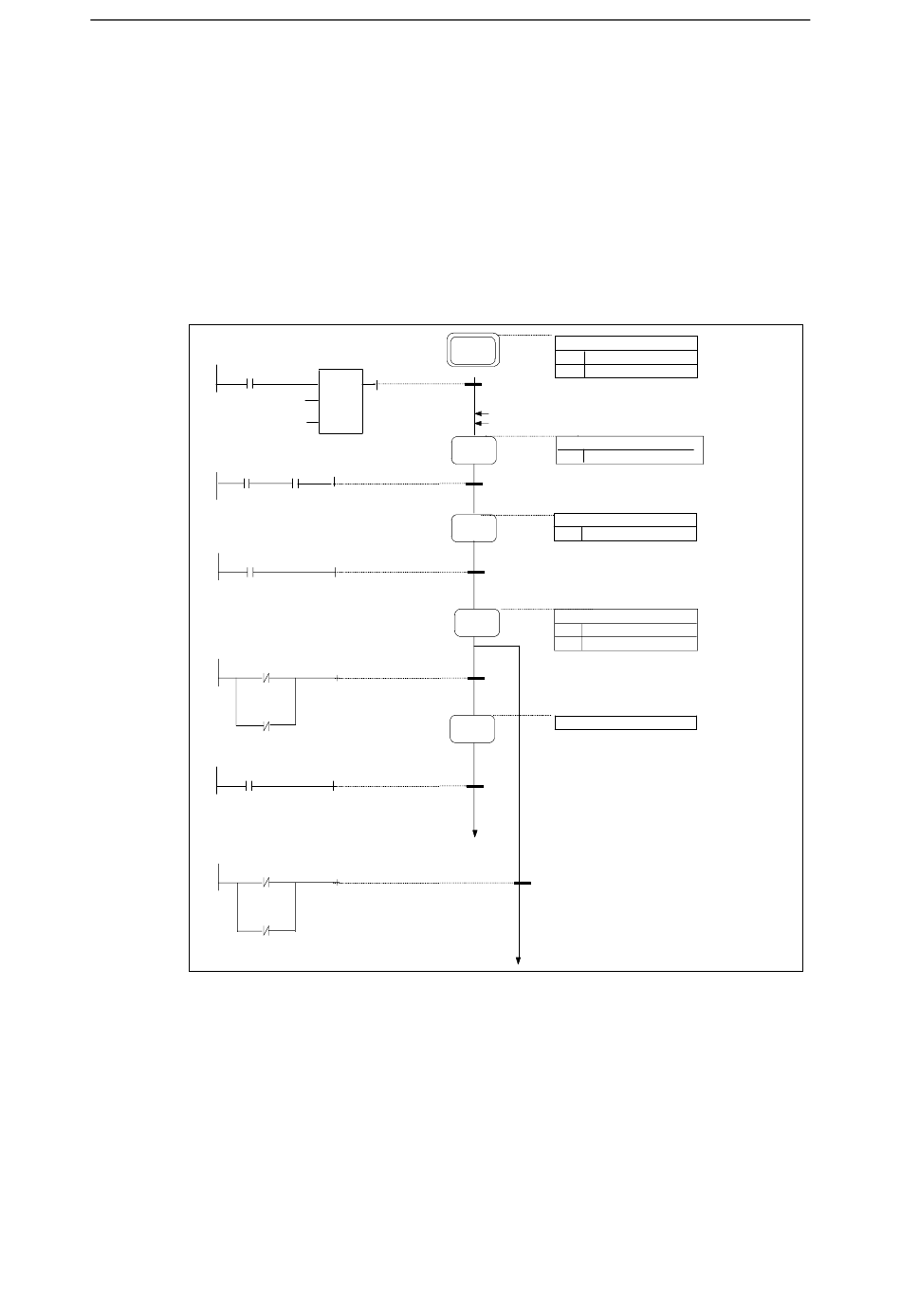

La figure suivante montre à l'aide d'un exemple comment générer des autorisations
de fonctionnement dans GRAPH.
"Tension
Comm_ok"
"Hydrau
lique_ok"
"Demarr_
central"
"Arret_urg"
"Porte_ferm
"
"Acquitt"
"Hydrau
lique_ok"
"Pneuma
tique_ok"
• Après la mise en circuit de la commande, l'étape 1 (étape initiale) est activée au
moyen du paramètre INIT_SQ et les signaux "Unite_prete" et "Autorisation"
sont remis à zéro.
• Après écoulement d'un temps d'attente minimum prédéfini, les machines
hydrauliques et pneumatiques sont mises en circuit avec l'étape 2 en fonction
du signal "TensionComm_ok" (tension de commande en bon ordre) et par
l'action "Commande_marche".
14-4
CMP
Init.U
>=D
MD6
"Pneuma
tique_ok"
GRAPH pour SIMATIC S7-300/400 Programmation de commandes séquentielles
Init
S1
R
"Unite_prete"
Init
R
"Autorisation"
T1
Trans1
T5
T6
Commande_marche
S2
N
"Commande_marche"
Com...
T2
Trans2
Unite_prete
S3
Uni...
N
"Unite_prete"
T3
Trans3
Autorisation
S4
Aut...
N
"Unite_prete"
N
"Autorisation"
T4
Trans4
Autorisation_manque
S5
Aut...
T5
Trans5
S2
T6
Trans6
S2
C79000-G7077-C526-01
