Blocs de la commande séquentielle
Une commande séquentielle conduit le processus dans un ordre prédéfini et en
fonction de certaines conditions.

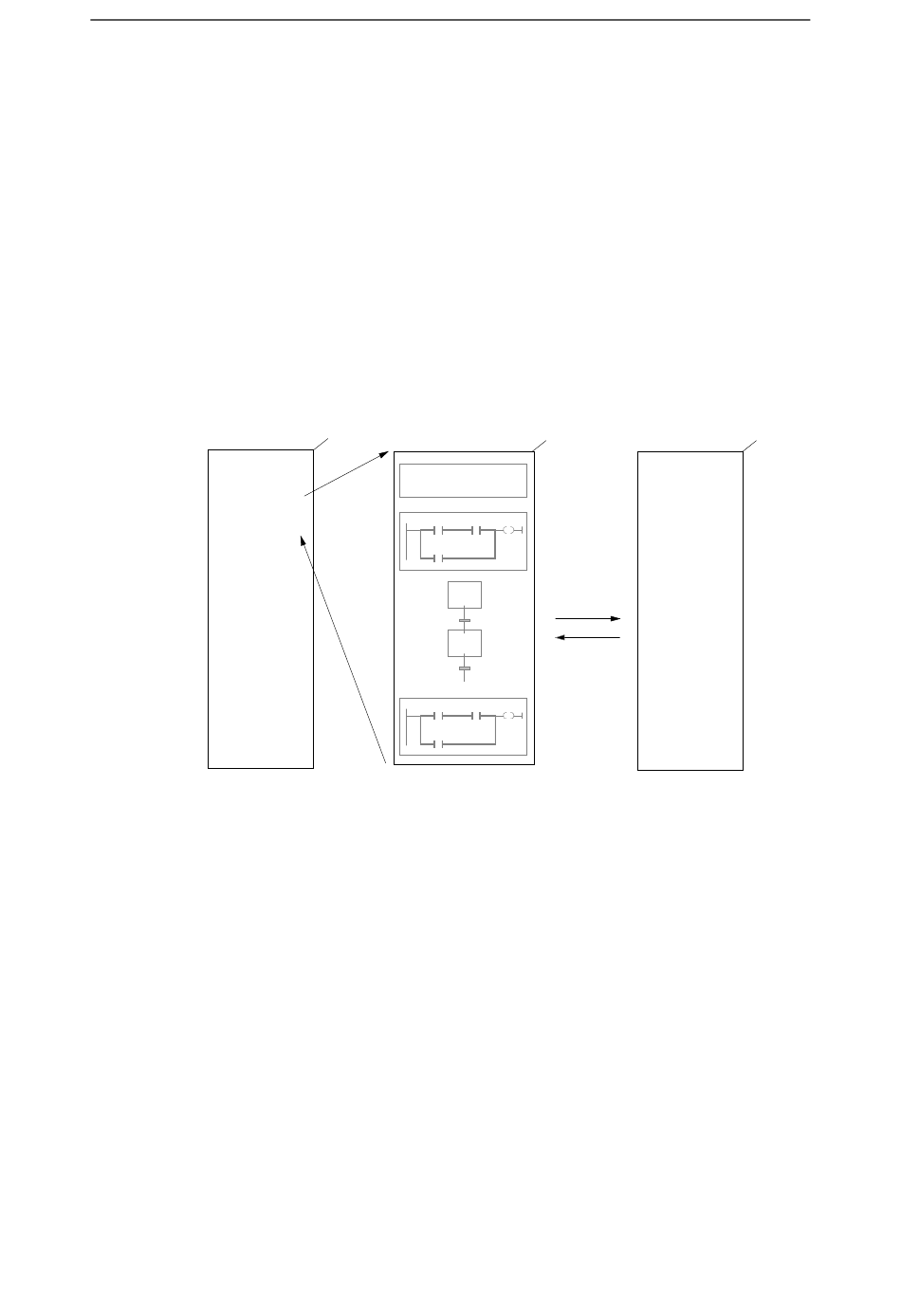

Le nombre de blocs de la commande séquentielle dépend de la complexité de la
tâche d'automatisation à réaliser. Mais elle doit comporter toujours au moins les
trois blocs suivants :
• un bloc STEP 7 (1) dans lequel le FB GRAPH est appelé ; il peut s'agir d'un
OB, d'une FC ou d'un autre FB ;
• un FB GRAPH (2) contenant un ou plusieurs graphes séquentiels, avec leurs
étapes et leurs transitions ainsi que les actions et les réceptivités qui y sont
associées ;
• un DB d'instance (3) contenant les données et les paramètres de la commande
séquentielle ; il est associé au FB GRAPH et peut être généré automatiquement
par le système.
OB/FB/FC
CALL FBi,DBi
INIT_SQ:=
1-2
(1)
FB i
Commentaire de ...
S1
T1
S2
T2
GRAPH pour SIMATIC S7-300/400 Programmation de commandes séquentielles
(2)
DB i
C79000-G7077-C526-01
(3)
