Interlock
Un Interlock est une condition programmable servant à verrouiller une étape et
influençant l'exécution de certaines actions.
E 2.3
Surveillance
V
Quand la fonction combinatoire des conditions donne le résultat VRAI, les actions
conditionnées par l'Interlock sont exécutées.
Quand elle donne le résultat FAUX, il y a un défaut :
• les actions conditionnées par l'Interlock ne sont pas exécutées,
• une erreur de verrouillage est signalée (événement L1).
Un verrouillage se programme en représentation étape. Un Interlock peut
comporter 32 éléments CONT/LOG au plus. Le logiciel gère le résultat logique de
façon autonome.
Dans chaque mode de représentation, un Interlock programmé est indiqué par la
lettre C (pour "conditionnelle") sur la gauche de l'étape.
Nota
Quand vous programmez un verrouillage d'étape, il n'est réellement utilisé dans les
actions que si vous ajoutez la lettre C (pour "conditionnelle") à leurs opérations.
Interlock vide
Un Interlock sans condition (c'est-à-dire sans éléments CONT ou LOG) a le même
effet qu'un Interlock vrai.
GRAPH pour SIMATIC S7-300/400 Programmation de commandes séquentielles
C79000-G7077-C526-01

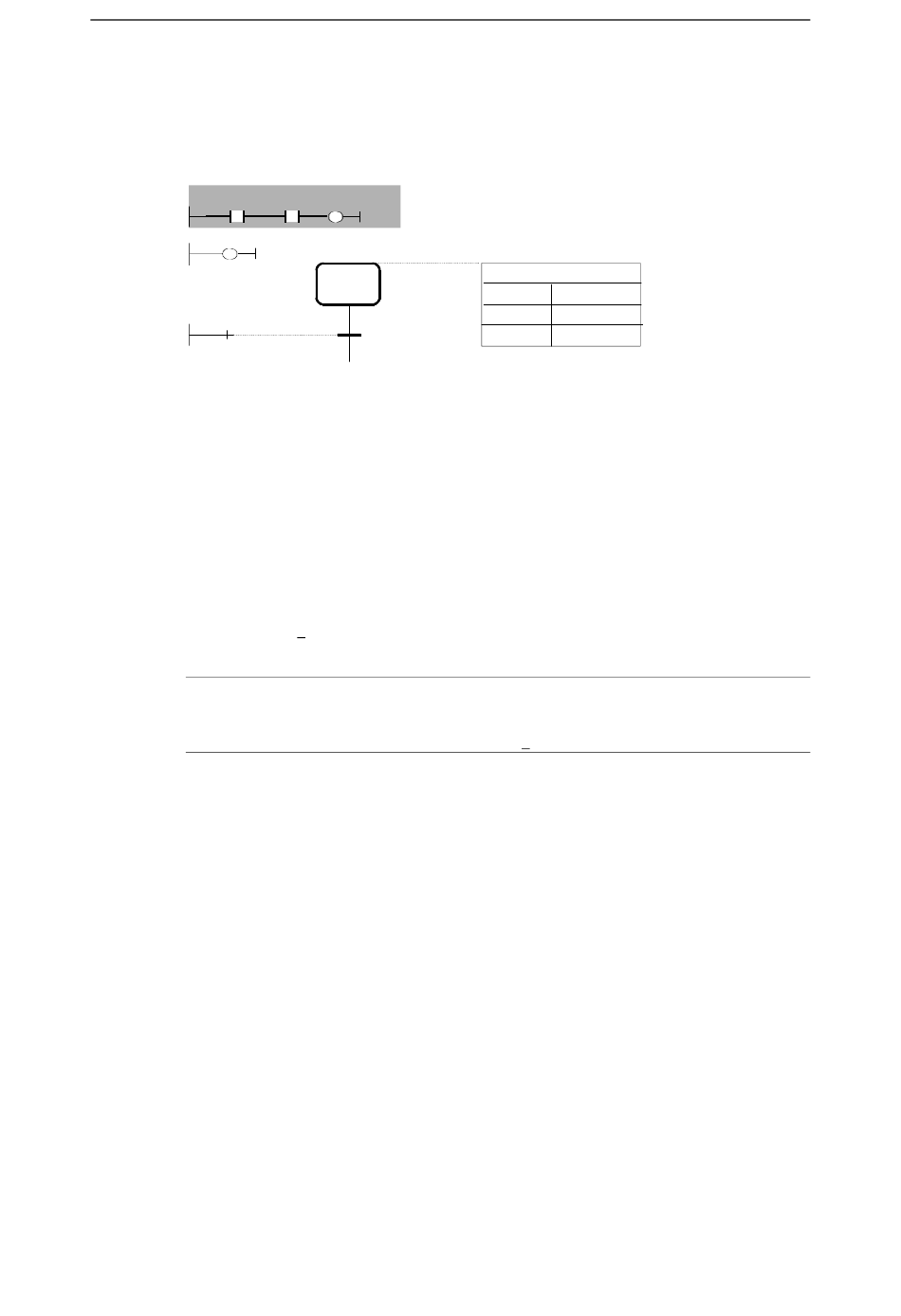

E 2.5
Verrouillage
C
C
S1
Step1
T1
Trans1
Programmation des actions et des conditions
Step1
S1 RC
A1.0
V1 OFF
S_ALL
FC10
L0 CALL
7-15
