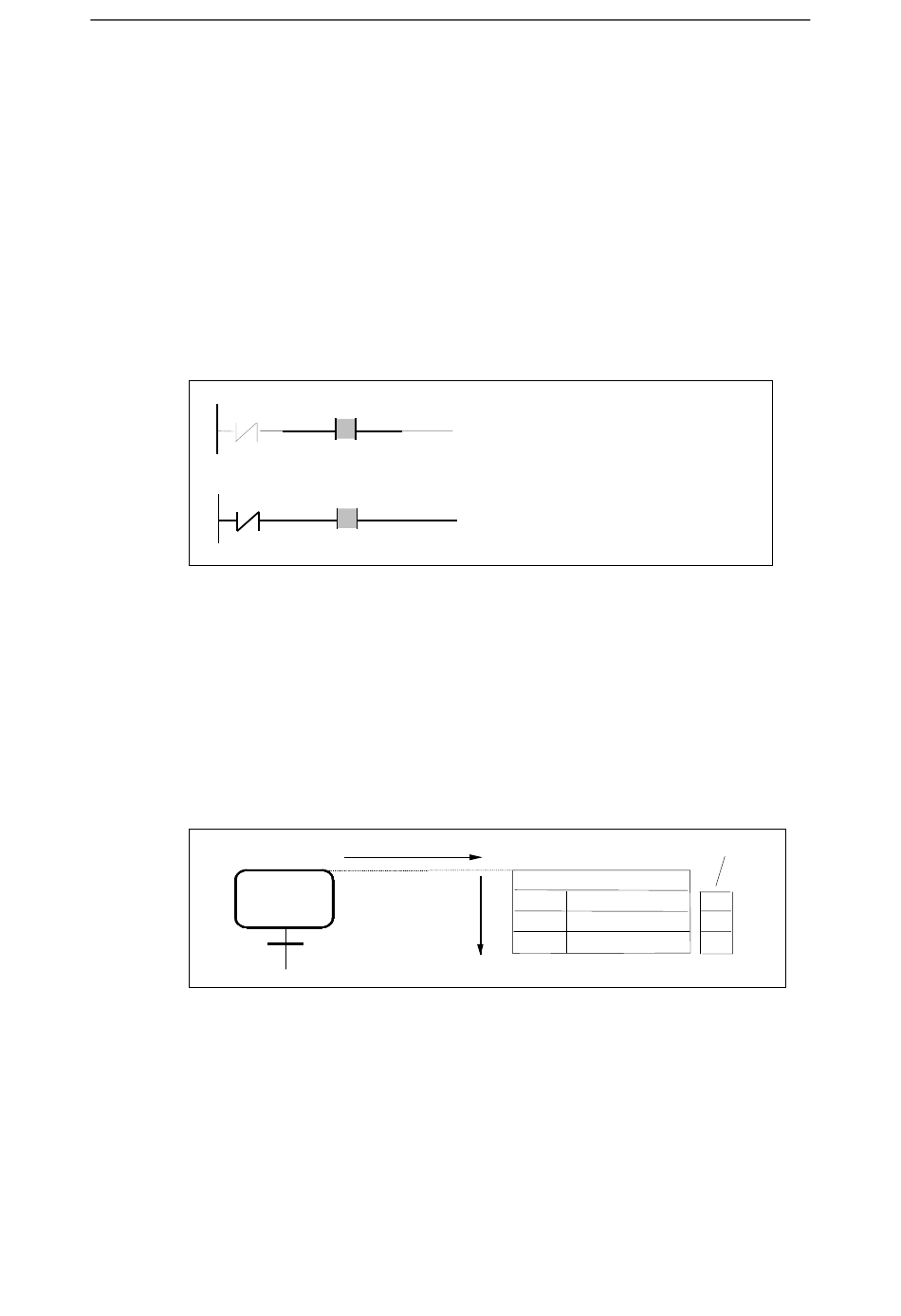

Visualisation d'état pour les étapes et les conditions
L'état des éléments suivants du graphe séquentiel est indiqué par la couleur :
• étapes : étapes actives et défectueuses de couleur différente ;
• conditions permanentes, transitions, Interlock et Supervision :
indication si chaque condition est remplie (par exemple un mémento ou une
-
sortie),
indication si la fonction combinatoire de plusieurs conditions donne le
-
résultat VRAI (par exemple une fonction OU) ;
indication si la réceptivité de la transition (T), l'Interlock (C) ou la Supervision
-
(V) est vrai(e).
Cond.1
non remplie
Cond.1
remplie
Visualisation de l'état logique d'opérandes
Les états logiques des actions programmées dans les étapes sont visualisés.
L'état logique des opérandes (tels qu'entrées, sorties, mémentos) est actualisé en
récupérant leur valeur réelle dans chaque action. Il ne s'agit donc pas d'une
évaluation portant seulement sur l'étape. Cette visualisation d'état affiche des
opérandes booléens.
Pour les appels de bloc au sein des actions, il n'y a pas de visualisation d'état.
GRAPH pour SIMATIC S7-300/400 Programmation de commandes séquentielles
C79000-G7077-C526-01
Visualisation et test de la commande séquentielle
Cond. 2
remplie
Cond. 2
remplie
L'étape est active
S4
La réceptivité étant = 0,
la transition ne peut être franchie.
La réceptivité étant = 1,
la transition est franchie.
N
A 4.2
S1 S
A 4.3
S0 R
A 4.4
Chronologie de l'exécution
Etat logique
1
1
0
11-3
