23.6

Mise en service et maintenance de l'identification technique

Consignes de sécurité générales
Remarque
Instructions de service
Pour les travaux de mise en service et de maintenance, tenez également compte des
instructions de service "Module d'initialisation" correspondantes !
Les instructions de service pour SIMOCODE pro sont également disponibles sous Manuels /
Instructions de service (www.siemens.com/sirius/manuals)

Mise en service du module d'initialisation

Marche à suivre pour la première mise en service d'un nouveau module de base
SIMOCODE pro et d'un nouveau module d'initialisation
Tableau 23- 1 Marche à suivre pour la première mise en service d'un nouveau module de base
Etape
1
2
3
Figure 23-5
SIMOCODE pro PROFIBUS
Manuel système, 08/2013, NEB631605023000/RS-AA/004
23.6 Mise en service et maintenance de l'identification technique
SIMOCODE pro et d'un nouveau module d'initialisation
Description
Reliez le module de base SIMOCODE pro aux modules d'extension et au module
d'initialisation prévus.
Mettez le système sous tension. Etats des LED :
La LED verte "Device" est allumée
La LED verte "Bus" est allumée ou clignote lorsque le bus est raccordé
La LED rouge "Gen.Fault" clignote
Le message "Défaut - Paramétrage" est émis simultanément.
Paramétrez SIMOCODE pro avec un PC sur lequel est installé le logiciel SIMOCODE ES. A
cet effet, raccordez le PC / la PG à l'interface système à l'aide du câble PC (voir figure ci-
dessous) ou au module de base via "PROFIBUS".
Acquittez le défaut à l'aide de la touche "TEST/RESET".

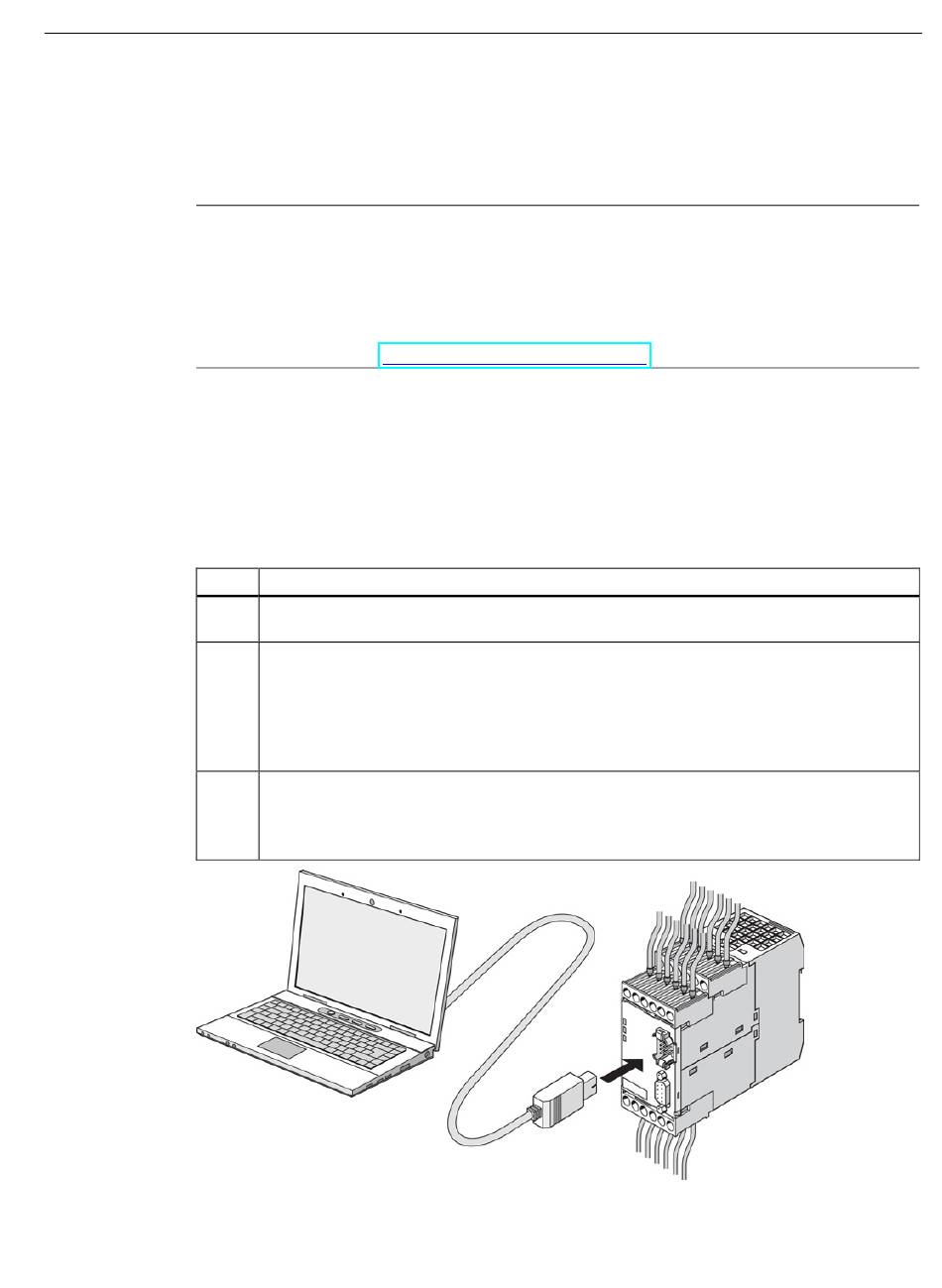

Raccordement d'un PC au module de base SIMOCODE pro V
Identification technique
745
