Commande de moteur
5.3 Fonctions de commande
Schéma
Figure 5-21
Réglages
Vous trouverez une description détaillée des réglages au chapitre Fonctions de commande -
Réglages généraux et définitions (Page 192).
Tableau 5- 16 Réglages Commutateur de pôles avec inversion de sens de rotation
Commutateur de pôles avec
inversion de sens de rotation
Arrêt
Marche >
226

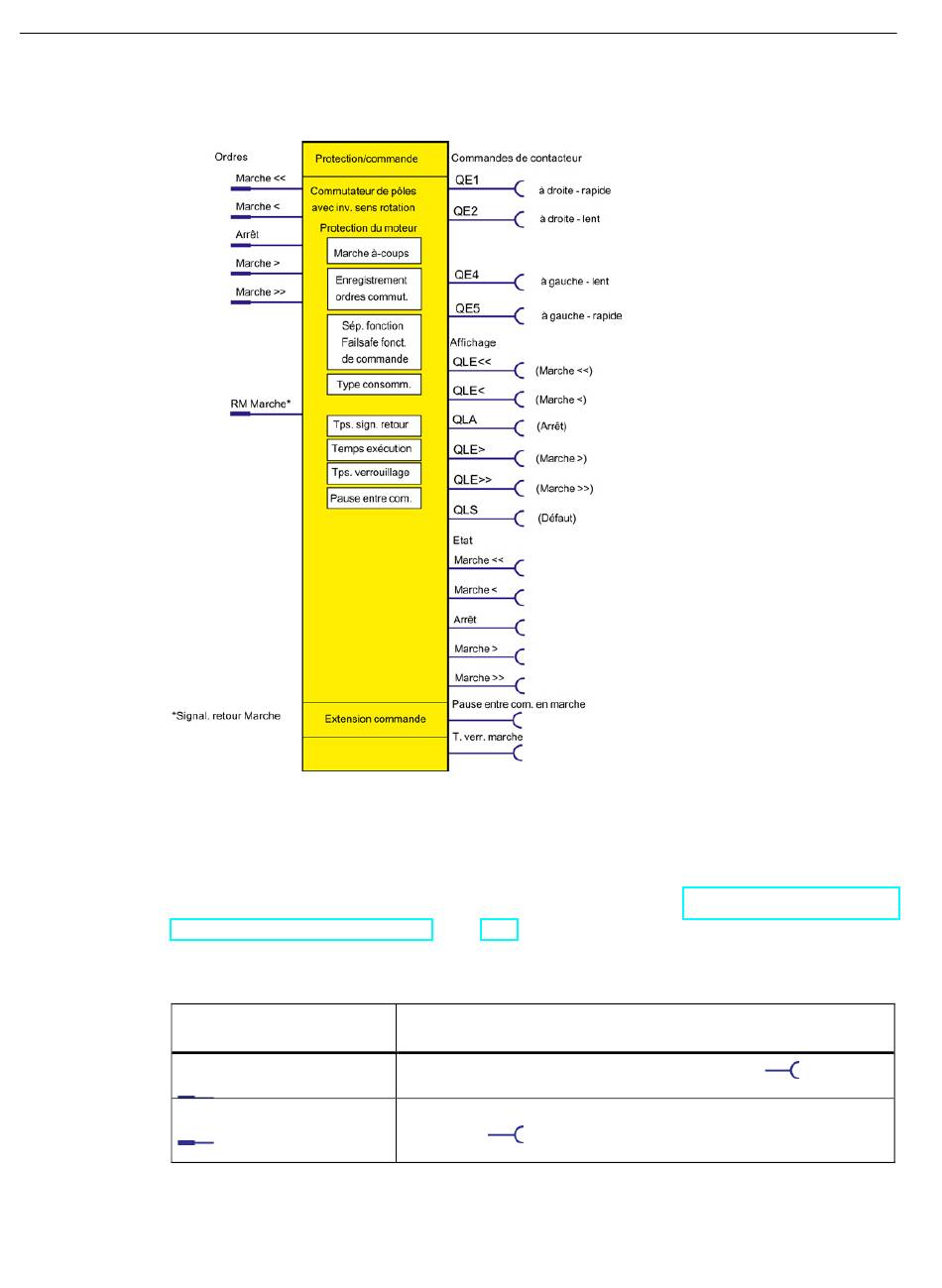

Schéma fonction de commande "Commutateur de pôles avec inversion du sens de
rotation", bloc fonctionnel "Protection/commande"
Description
Ordre Arrêt (liaison logique avec borne quelconque
généralement avec la borne "Ordre validé - Arrêt")
Ordre Marche > (A droite, lent) (liaison logique avec borne
quelconque
Marche >")
, généralement avec la borne "Ordre validé -
Manuel système, 08/2013, NEB631605023000/RS-AA/004
,
SIMOCODE pro PROFIBUS
