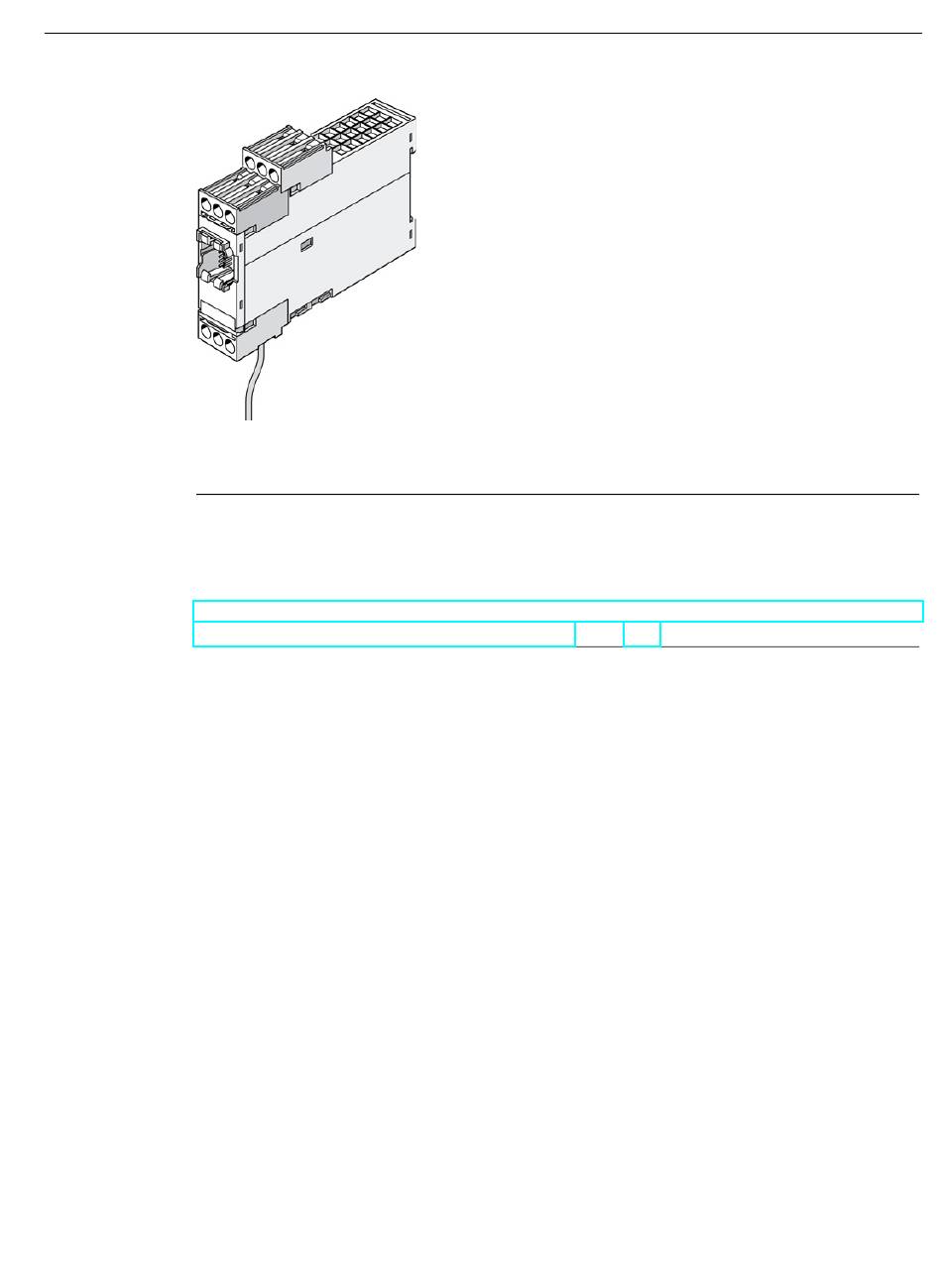

Figure 2-37
Remarque
Modules d'extension raccordables
Lorsqu'un module de découplage est utilisé, respecter les limitations de type et de quantité
des modules d'extension raccordables au module de base ! Voir à ce sujet le chapitre
Remarques de configuration pour SIMOCODE pro V en cas d'utilisation d'un module frontal
avec afficheur et/ou d'un module de découplage (Page 108).
Utilisation du module de découplage dans différents réseaux
L'utilisation d'un module de découplage peut (uniquement conjointement à la mesure de
tension) être nécessaire, notamment pour les réseaux suivants :
● les réseaux isolés
● Réseaux à haute impédance
● les réseaux à mise à la terre asymétrique
● les réseaux monophasés
Les tableaux ci-après présentent la nécessité d'un module de découplage pour différents
réseaux (en étoile, en triangle, monophasés) et configurations de réseau :
SIMOCODE pro PROFIBUS
Manuel système, 08/2013, NEB631605023000/RS-AA/004
Module de découplage, série SIMOCODE pro V
Description du système
2.9 Description des constituants du système
105
