11.4 Signalisation en retour position de test (RMT)

11.4 Signalisation en retour position de test (RMT)
Description
Avec le bloc fonctionnel "Réponse test (RMT)", vous pouvez effectuer le test fonctionnel
"Test à blanc". Pour cela, l'entrée (connecteur) du bloc fonctionnel doit être reliée à la borne
correspondante. La position de test activée est signalée par un clignotement du voyant QL
de la fonction de commande.
Le bloc fonctionnel "Réponse test (RMT)" comporte
● un connecteur
● une borne "Etat - Position de test". Elle est activée à l'application d'un signal à l'entrée.
● une borne "Défaut - Réponse Test"
Elle est activée lorsque
– "RMT" est activée bien que le courant passe dans le circuit principal
– "RMT" est activée et le courant passe dans le circuit principal.
Au total : 1 bloc fonctionnel "Réponse test" est disponible..
Remarque
Les bornes QLE/QLA de la fonction de commande s'activent en position de test activée pour
signaler par une LED de bouton clignotante le fonctionnement en test du départ-moteur par
exemple.
Schéma

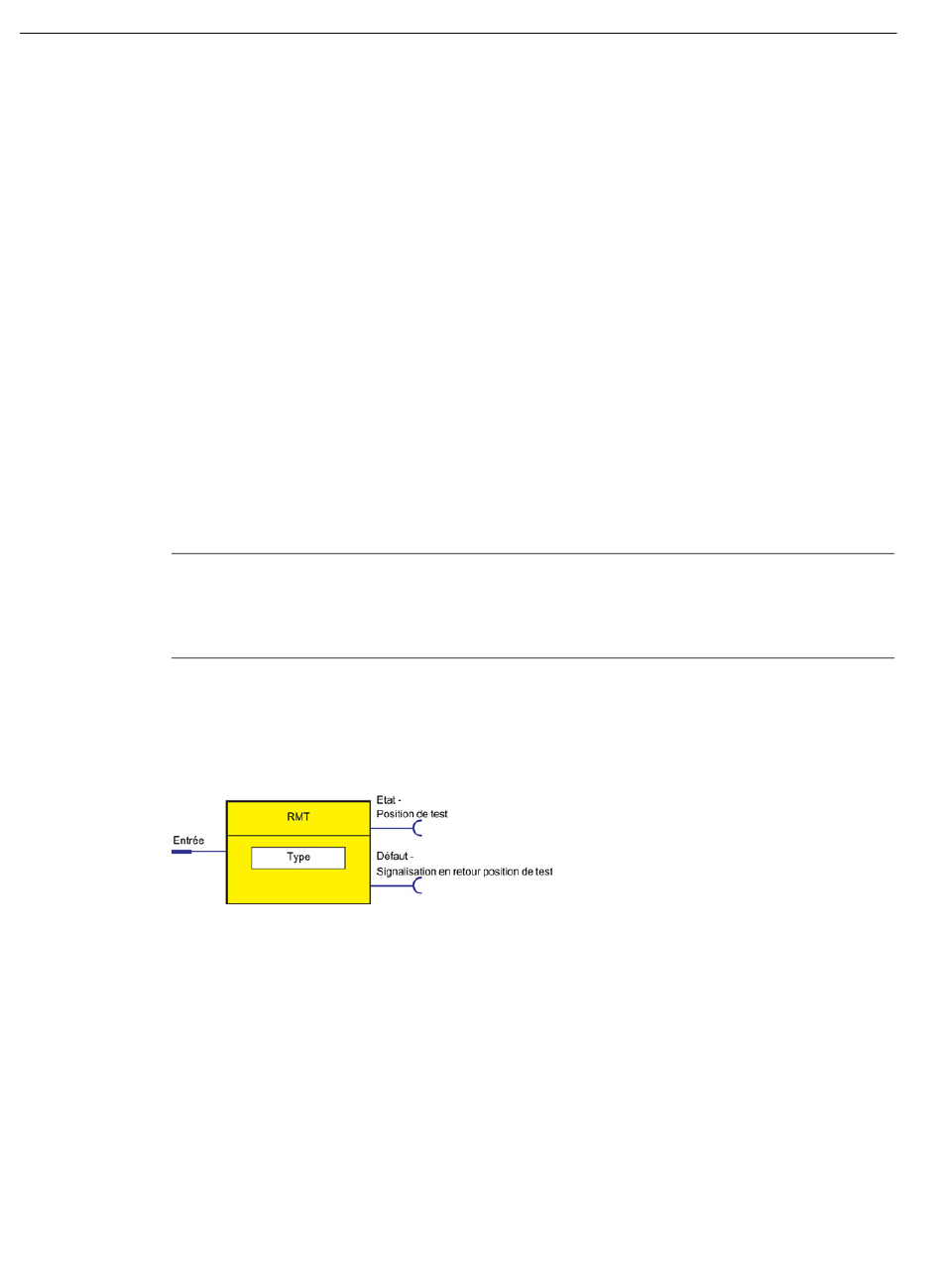

Le schéma suivant représente le bloc fonctionnel "Réponse Test" :
Figure 11-3
Marche à froid
Lorsqu'un départ-moteur est en position de test, son circuit principal est coupé du réseau
mais une tension de commande est appliquée.
Dans cet état, le test fonctionnel "Test à blanc" est réalisé. On entend par là le test du
départ-moteur sans courant dans le circuit principal.
Afin de pouvoir distinguer cette fonction du fonctionnement normal, elle doit être activée via
la borne du bloc fonctionnel.
