Diagnostic spécifique à la voie - structure

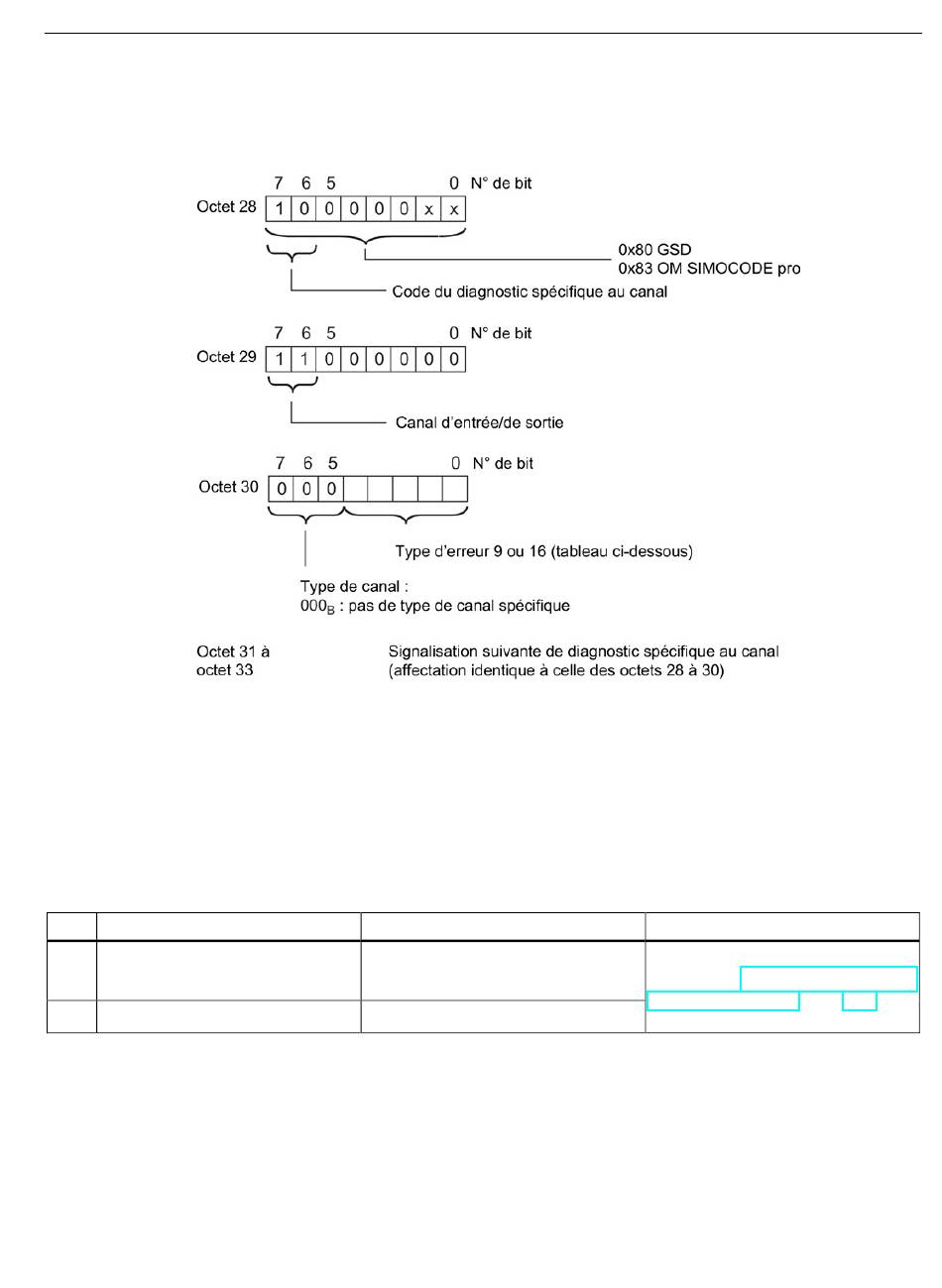

Le diagnostic de voie a la structure suivante :
Figure 13-7
Le bloc pour le diagnostic spécifique à la voie, d'une longueur de 3 octets, est soit manquant
(en absence de diagnostic spécifique à la voie), soit présent une fois, soit deux fois.

Types d'erreurs

La signalisation de diagnostic est sortie sur la voie 0.
Tableau 13- 7 Types d'erreurs
N° Type d'erreur
F9 01001: Erreur
F16 10000: Erreur de paramétrage
Alarmes - alarme de diagnostic
L'origine des alarmes de diagnostic sont des défauts de l'appareil ou des erreurs de
paramétrage.
Dès que SIMOCODE pro délivre une alarme de diagnostic, SIMATIC-S7 démarre l'alarme
de diagnostic OB 82.
SIMOCODE pro PROFIBUS
Manuel système, 08/2013, NEB631605023000/RS-AA/004
Structure du diagnostic de voie
Signification / Cause
Erreur interne / défaut de l'appareil
•
Erreur à l'autotest
•
Valeur de paramètre incorrecte
•
13.5 Description de télégramme et accès aux données
Informations complémentaires :
Voir chapitre Bloc de données 92 -
diagnostic d'appareil (Page 544).
