Raccordement électrique
6.4 Raccordement du conducteur de terre

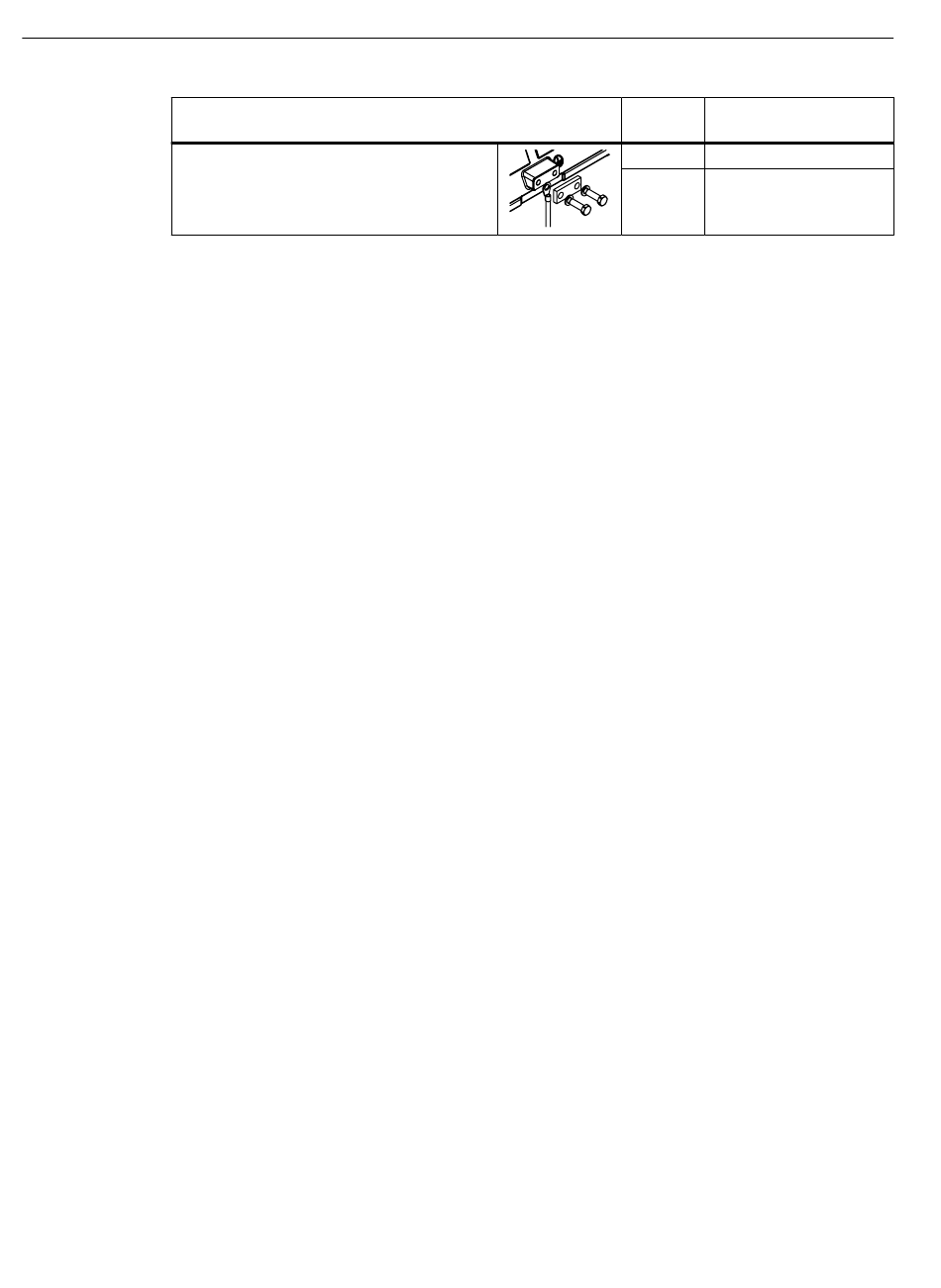

Type de mise à la terre de la carcasse
Raccordement à l'aide d'une cosse DIN sous
une équerre extérieure de mise à la terre. DIN
46 234
Raccordement à la terre interne
Suivre les instructions ci-dessous pour le raccordement :
• S'assurer que la surface de contact est nue et protégée contre la corrosion par des agents
appropriés, p. ex. de la vaseline sans acide.
• Placer la rondelle élastique sous la tête de vis.
• Placer la cosse sous l'étrier de serrage.
• Utiliser les bornes de raccordement repérées pour le conducteur de mise à la terre dans la
boîte à bornes.
• Respectez le couple de serrage (Page 138) pour la vis de fixation.
Raccordement à la terre externe
Suivre les instructions ci-dessous pour le raccordement :
• S'assurer que la surface de contact est nue et protégée contre la corrosion par des agents
appropriés, p. ex. de la vaseline sans acide.
• Placer la cosse entre l'équerre de contact et l'équerre de mise à la terre. L'équerre de contact
enfoncée dans la carcasse ne doit pas être retirée.
• Placer la rondelle élastique et la rondelle plate sous la tête de vis.
• Utiliser le point de raccordement repéré pour le conducteur de terre sur la carcasse du stator.
• Respectez le couple de serrage (Page 138) pour la vis de fixation.
76
Section de conducteur
M8
M12
1LE5, 1PC4 hauteur d'axe 280 ... 355
Instructions de service, 11/2022, A5E41454689A
[mm²]
120
150
