Les formes de courant surveillées ont également une grande influence sur la précision de
mesure. Pour les consommateurs avec commande par angle de phase (coupure en début
ou en fin de phase), il peut y avoir des écarts de la précision de mesure lors de la
surveillance de limites élevées de courant de défaut. Ceci s'explique par la différence
extrême entre les valeurs efficaces surveillées et les valeurs de pointe du courant de défaut.
Plus l'angle de phase est extrême, plus le temps pendant lequel le courant circule est court,
et plus la valeur efficace qui en résulte est faible. Pour atteindre et surveiller une valeur
efficace élevée dans un tel cas, une valeur de pointe très élevée du courant de défaut est
nécessaire. Dans le cas de courants élevés, les convertisseurs de courant sont amenés à
saturation, auquel cas une augmentation supplémentaire du courant côté primaire n'entraîne
pas d'augmentation équivalente côté secondaire. Des valeurs de pointe extrêmes du courant
de défaut pénalisent la précision de mesure. En raison de la différence importante entre la
valeur de pointe et la valeur efficace, il est judicieux de surveiller de plus petites valeurs
limites.
4.4.1.3 Surveillance des défauts à la terre interne en cas d'utilisation d'un module de mesure
de courant/tension de 2e génération
Réglages
Il est possible de paramétrer deux seuils de réponse différents (seuil de
déclenchement / seuil d'alarme) pour la surveillance du courant de défaut à la terre.
Lorsque le courant de défaut à la terre dépasse le seuil de réponse correspondant, la
surveillance de défaut à la terre réagit.
Voir également à ce sujet "Tableaux relatifs au comportement de SIMOCODE pro" au
chapitre Remarques importantes (Page 7).

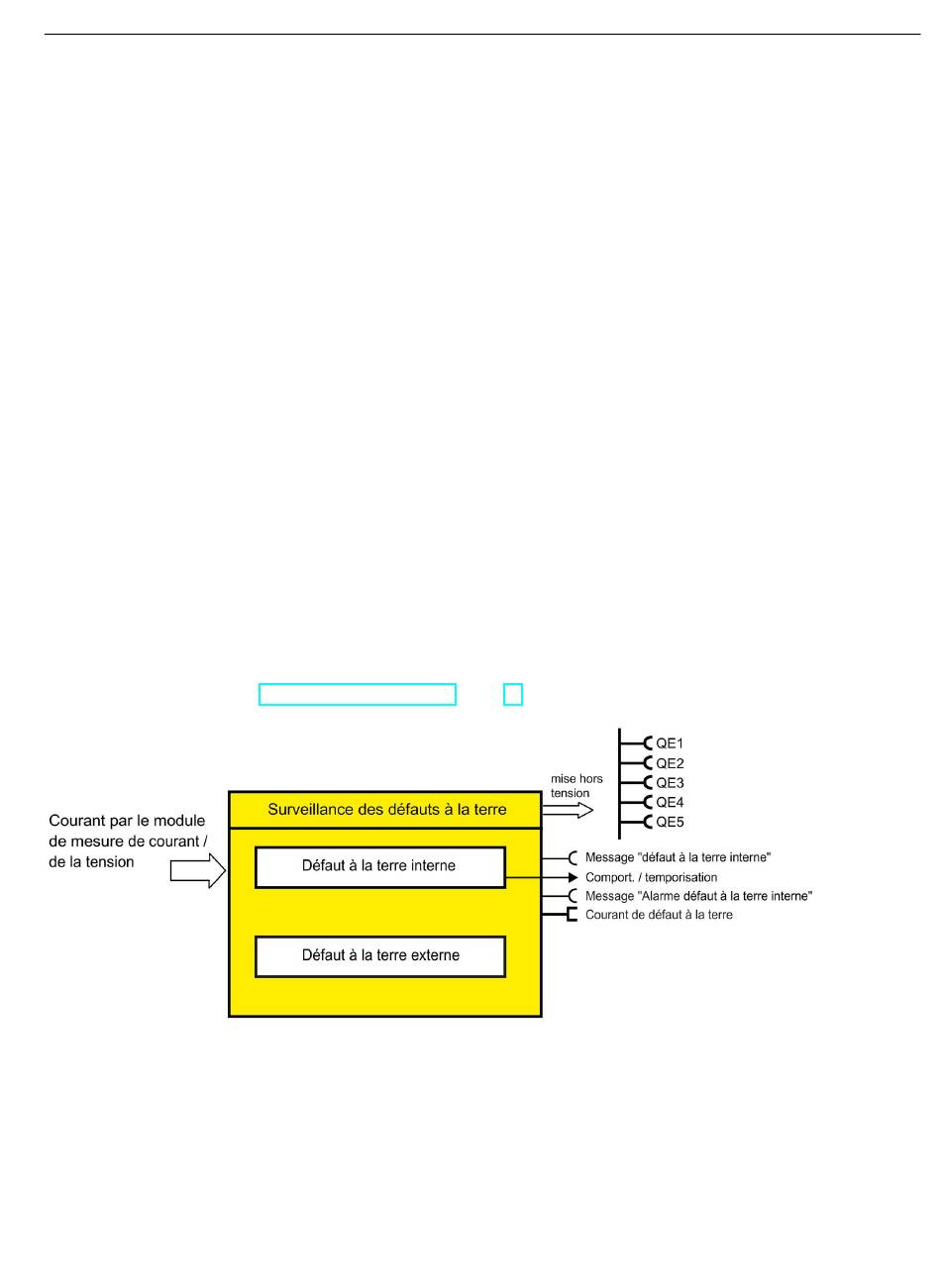

Figure 4-34 Bloc fonctionnel "Surveillance de défaut à la terre"
