Paramètres
4.9 Blocs logiques
4.9.3
Table de vérité 2E /1S
Description
La table de vérité 2E / 1S comprend :
● deux connecteurs
● un circuit logique
● une borne
Vous pouvez choisir parmi les quatre conditions d'entrée possibles celles pour lesquelles
vous souhaitez générer un signal de sortie.
Au total, deux tables de vérité (7 à 8) sont disponibles.
Schéma
Le schéma suivant représente les blocs logiques "Table de vérité 2E / 1S" :

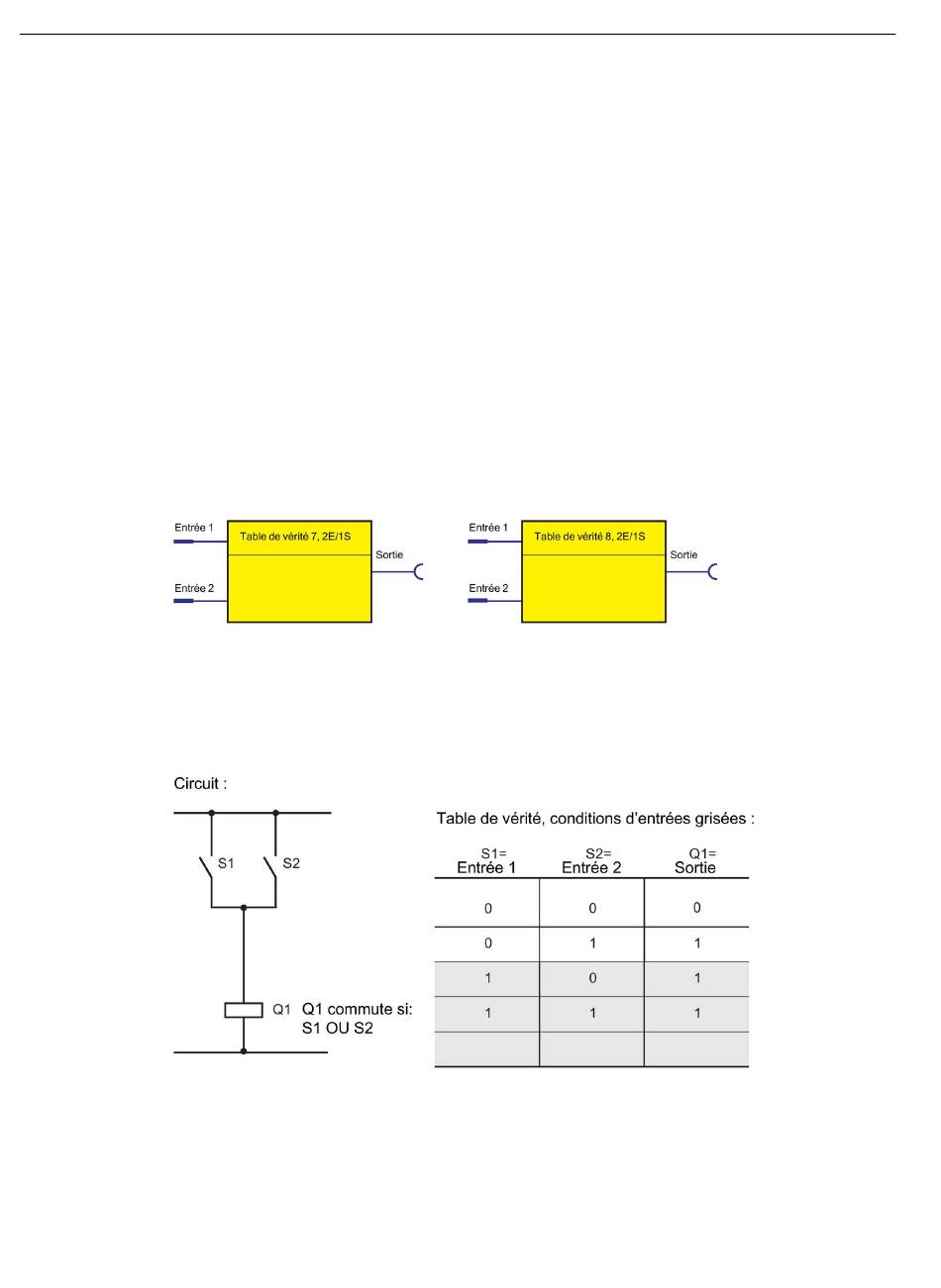

Figure 4-97
Exemple
Vous voulez réaliser le couplage suivant :
Figure 4-98
256
Blocs logiques "Table de vérité 2E/1S"
Exemple de table de vérité 2E/1S
Manuel d'utilisation, 05/2019, A5E40507630003A/RS-AD/004
SIMOCODE pro - Paramétrage
