Paramètres

4.5 Sorties

4.5 Sorties
4.5.1

Vue d'ensemble des sorties

Description
SIMOCODE pro comporte différentes sorties qui sont représentées par différents blocs
fonctionnels dans SIMOCODE pro. Elles sont les interfaces de SIMOCODE pro avec
l'extérieur. Dans SIMOCODE pro, les sorties sont représentées comme des connecteurs sur
les blocs fonctionnels correspondants et peuvent être affectées par liaison logique à
diverses fonctions ou signalisations
Ces sorties peuvent être :
● des bornes de sortie
le module analogique
● des LED sur le module frontal pour la visualisation de l'état de service ou de différents
états
● des sorties vers PROFIBUS DP (cycliques et acycliques).
Schéma

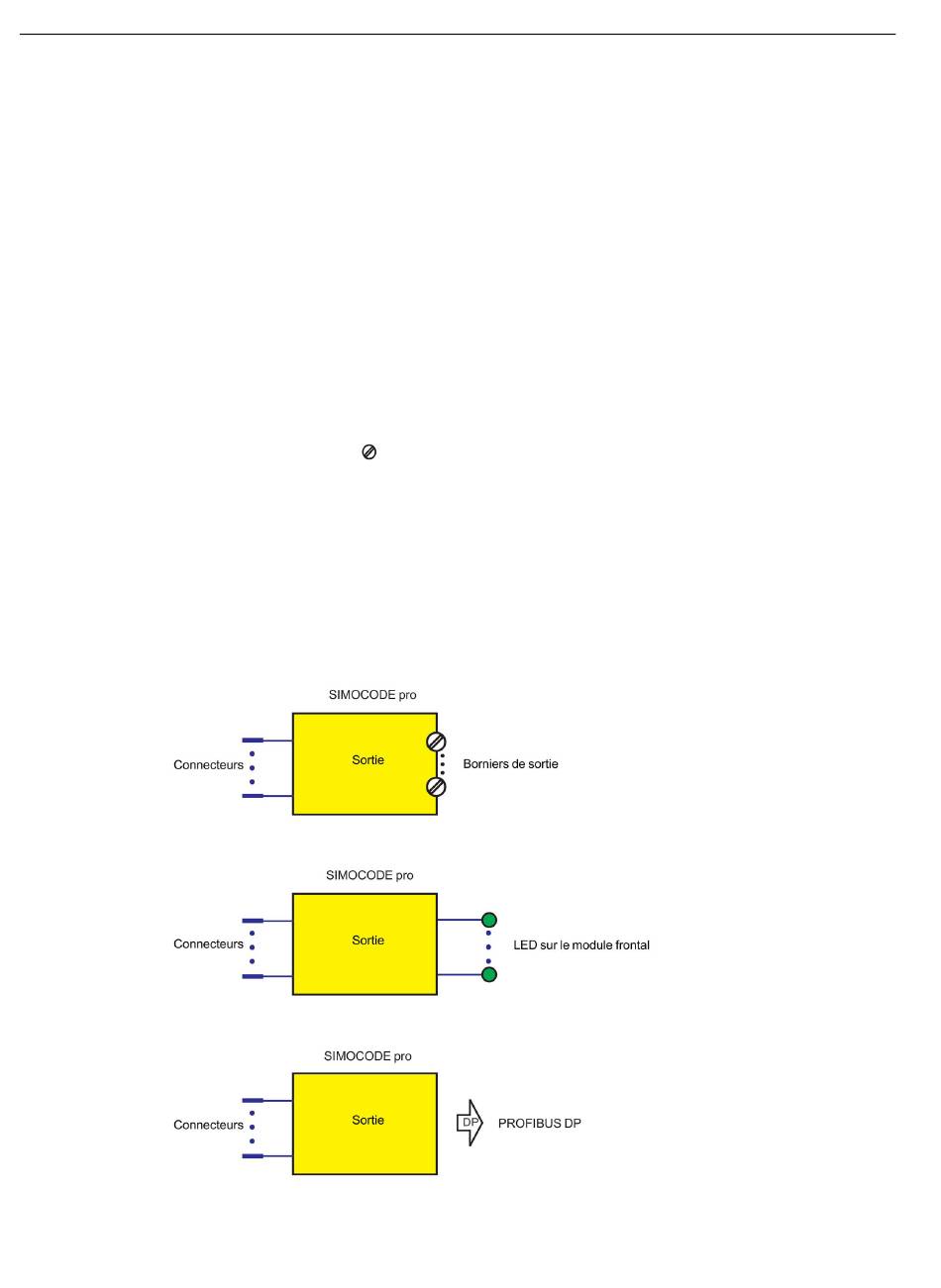

Le schéma suivant est une représentation générale des types de sorties :
Figure 4-48
186
situées à l'extérieur sur le module de base, les modules TOR et
Représentation générale des types de sorties
