Paramètres
4.5 Sorties
4.5.7

Signalisation acyclique

Description
Outre la "Signalisation cyclique", il existe la possibilité de transférer d'autres informations à
16 bits vers le PC/API par le biais de services acycliques. Avec les blocs fonctionnels
"Signalisation acyclique", vous pouvez déterminer vous-même quelles informations doivent
être transmises de manière acyclique au système d'automatisation par le bus de
communication. Pour ce faire, les entrées (connecteurs) des blocs fonctionnels doivent être
reliées aux bornes correspondantes.
Les blocs fonctionnels "Signalisation acyclique" se composent de :
● chacun 8 bits (2 octets, octet 0 et octet 1 pour informations binaires)
● chacun une sortie vers le bus de communication
Au total, deux blocs fonctionnels "Signalisation acyclique" sont disponibles.
Schéma

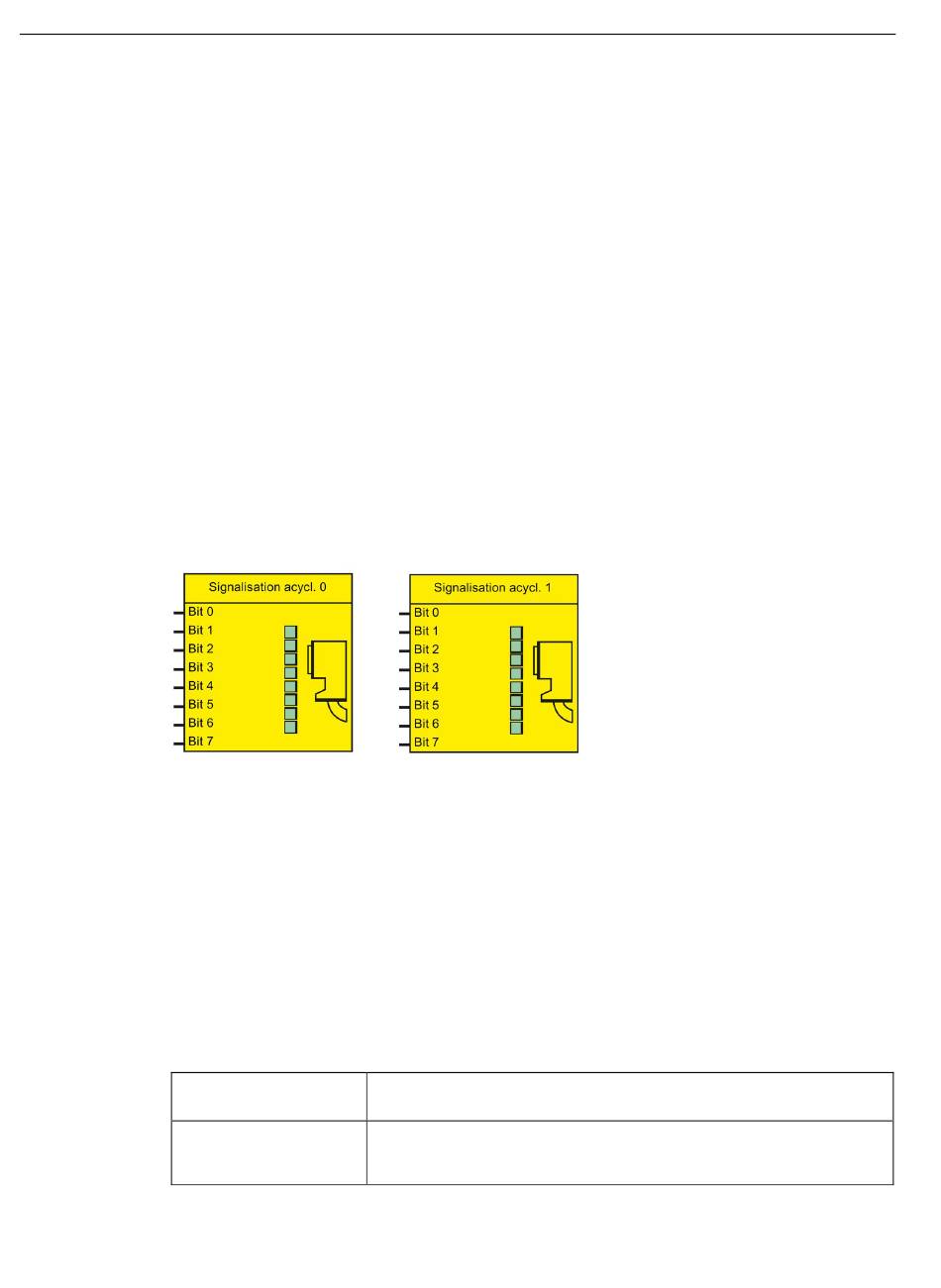

Le schéma suivant représente les blocs fonctionnels "Signalisation acyclique" :
Figure 4-62

Services acycliques

Les données acycliques de signalisation ne sont transférées que sur requête. Les
informations (deux octets) sont inscrites dans l'enregistrement de données 203. Cet
enregistrement de données peut être lu par chaque maître (API ou PC) permettant les
services acycliques du bus de communication.
Réglages
Tableau 4- 56 Réglages pour Données acycliques de signalisation
Données de signalisation
acycliques
Octet 0 à 1, bit 0 à bit 7
202
Bloc fonctionnel "Signalisation acyclique"
Description
Commande des bits par des signaux quelconques (bornes quelconques,
par ex. entrées d'appareils, données de signalisation, informations d'état,
message de défaut, etc.)
