Siemens SIMOCODE pro Manuel D'utilisation page 196

Paramètres
4.5 Sorties
Remarque
Entrées passives
Les entrées du module analogique sont des entrées passives, c'est-à-dire que pour former
un circuit d'entrée analogique, une source de courant libre de potentiel raccordée en série
est nécessaire en plus pour chaque entrée. Si la sortie du module analogique n'est pas
employée autrement, elle peut être également utilisée comme source de courant pour un
circuit d'entrée du module analogique. Il faut alors régler la "valeur initiale de la plage de
valeurs" et la "valeur finale de la plage de valeurs" du module analogique sur 65535. Ainsi,
c'est toujours le courant maximum possible qui est disponible via la sortie du module
analogique.
Exemples d'application
1) Sortie du courant moteur actuel - sur toute la plage du courant moteur
Le courant d'un moteur se situe dans la plage 0 à 8 A. Le courant assigné I
charge nominale est de 2 A.
Le courant de réglage I
(2 A). La représentation des courants de phase actuels ou du courant maximum (courant
IL_1, IL_2, IL_3, courant max. I_max) est réalisée dans SIMOCODE pro en fonction de la
plage choisie en pourcent du courant de réglage paramétré I
● un courant moteur de 0 A correspond à 0 % de I
● un courant moteur de 8 A correspond à 400 % de I
● la plus petite unité pour le courant moteur actuel dans SIMOCODE pro est de 1 % (voir
valeurs de mesure de l'enregistrement 94, manuel SIMOCODE pro - Communication
(https://support.industry.siemens.com/cs/ww/fr/view/109743960)).

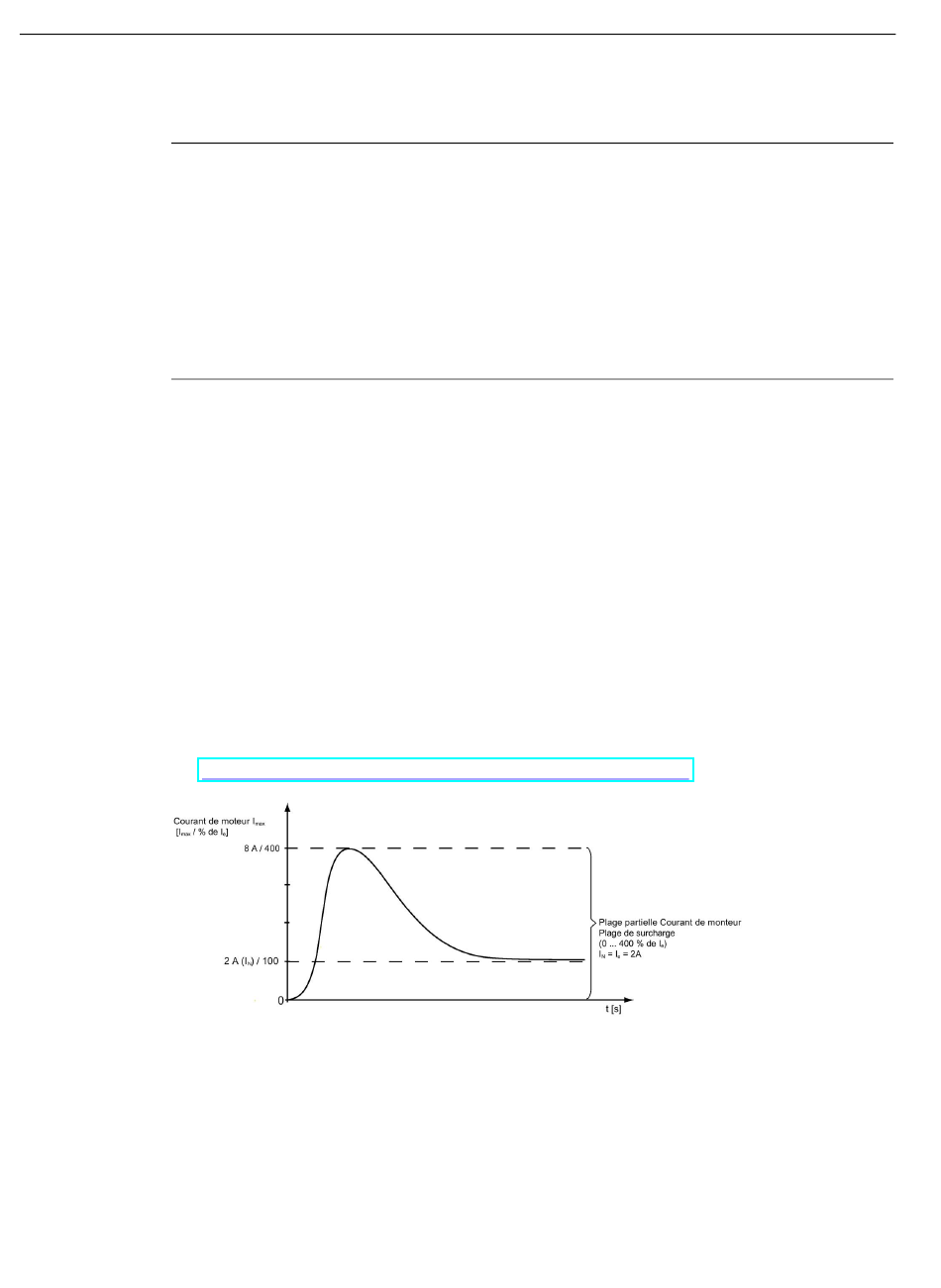

Figure 4-56
Ainsi
● la "valeur initiale de la plage de valeurs" à choisir est : 0
● la "valeur finale de la plage de valeurs" à choisir est : 400.
196
paramétré dans SIMOCODE ES correspond au courant assigné I
e
Exemple d'application : sortie du courant du moteur - plage intégrale
:
e
e
e
Manuel d'utilisation, 05/2019, A5E40507630003A/RS-AD/004
du moteur à la
N
N
SIMOCODE pro - Paramétrage
