Formules modulateur de largeur d'impulsions

● Longueur du signal 1 = Période MLI * (Entrée MLI - Entrée MLI minimum) /
(Entrée MLI maximum - Entrée MLI minimum)
● Longueur du signal 0 = Période MLI - Longueur du signal 1.
Remarque
Durée du signal
La durée de signal la plus courte pour 0 et 1 est respectivement de 0,1 s.
Si l'on obtient par calcul une durée inférieure à 0,1 s pour le signal 1, la sortie reste
durablement sur 0, alors que pour une durée inférieure à 0,1 s pour le signal 0, la sortie
reste durablement sur 1.

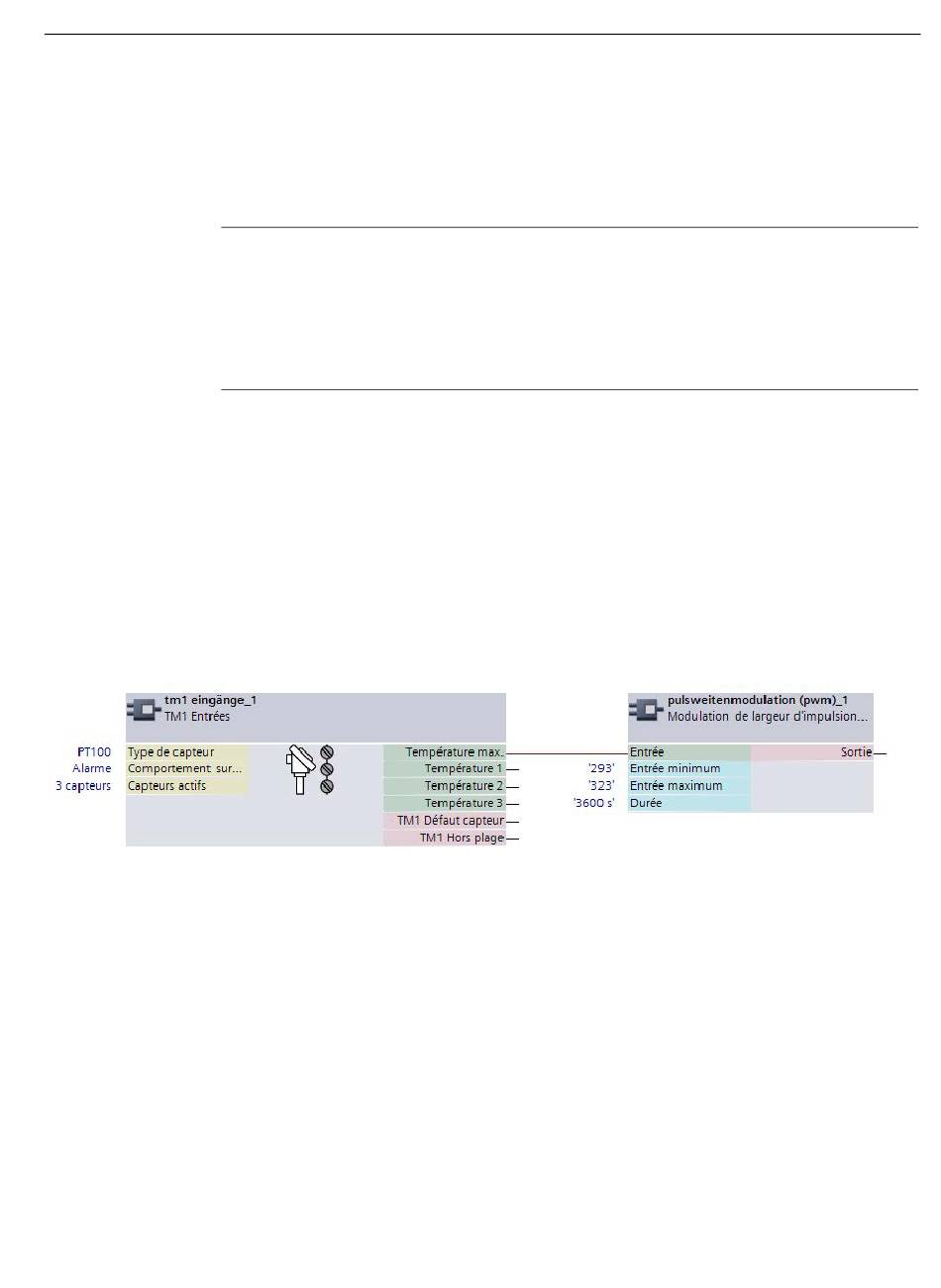

Exemple Modulateur de largeur d'impulsions

Un consommateur doit être mis en marche et à l'arrêt en fonction d'une grandeur de mesure
(par ex. température) avec une période de 60 min.
● Si la grandeur de mesure dépasse une valeur maximale de 50 °C (323 °K), le
consommateur doit être enclenché en permanence, et si elle est inférieure à 20 °C
(293 °K), il doit être arrêté en permanence.
● Si la grandeur de mesure se situe dans une plage comprise entre la valeur minimale et la
valeur maximale, la durée d'enclenchement doit être proportionnelle à la grandeur de
mesure.
● Période : 60 min (3600 s)
● Limite inférieure : 20°C (293 K)
● Limite supérieure : 50°C (323 K).
