Réglages Multiplexeur analogique
Tableau 4- 101
Multiplexeur analogique Description
Signal de
commande S1 à S4
Entrée 1 à 4
Sortie
Constante 1 à 4
Tableau 4- 102
S1
0
0
1
1

Exemple Multiplexeur analogique

L'actionnement à plusieurs reprises d'une touche du module frontal doit entraîner l'affichage
successif du courant moteur maximal et des trois courants de phase (par ex. via la sortie du
module analogique) :

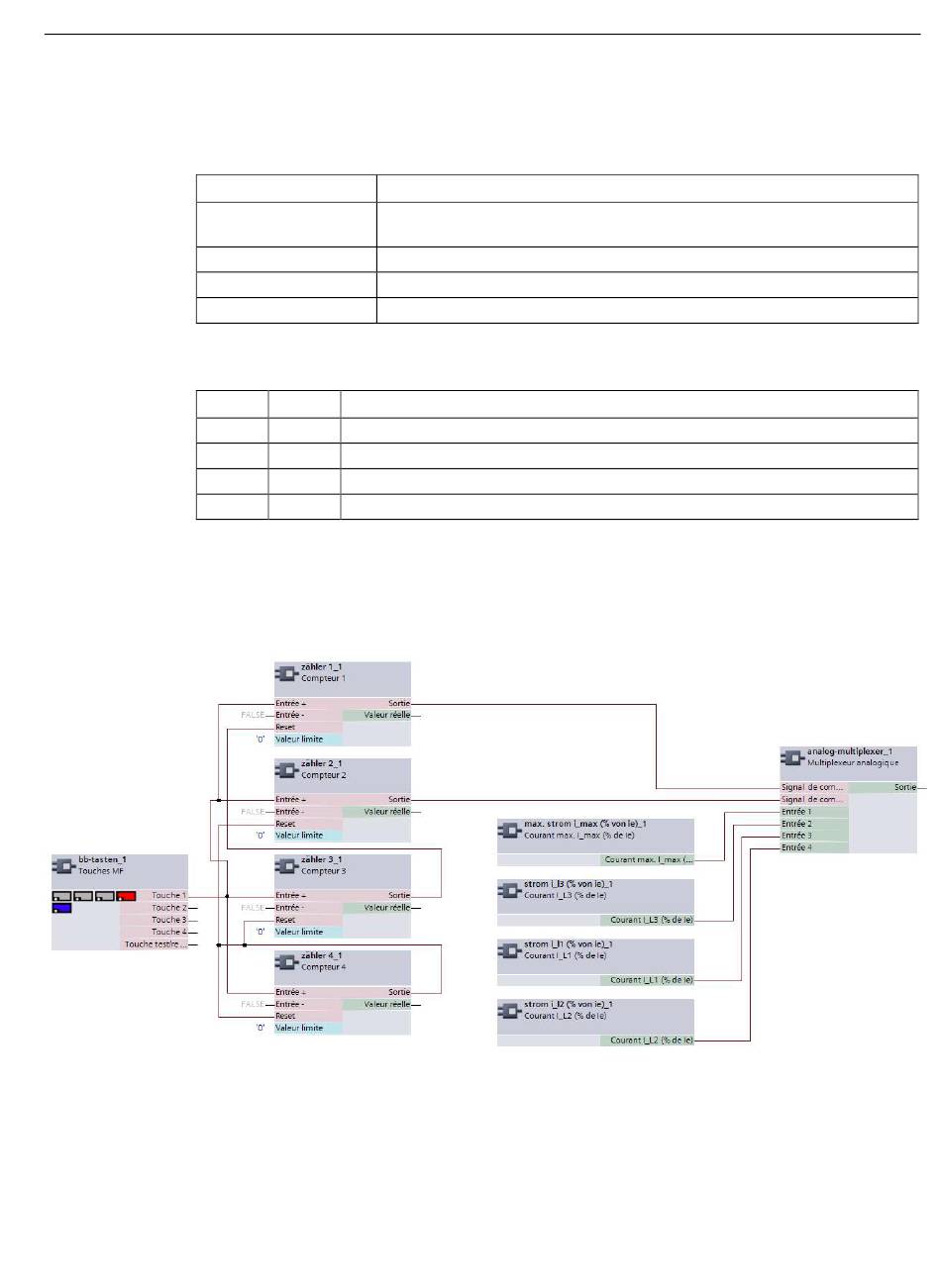

Figure 4-118 Exemple Multiplexeur analogique
● Actionnement de la touche du BO 1x : Courant de phase IL1
● Actionnement de la touche du BO 2x : Courant de phase IL2
● Actionnement de la touche du BO 3x : Courant de phase IL3
● Actionnement de la touche du BO 4x : Courant moteur maximal I_max.
SIMOCODE pro - Paramétrage
Manuel d'utilisation, 05/2019, A5E40507630003A/RS-AD/004
Réglages Multiplexeur analogique
Activation par un signal quelconque (bornes quelconques, par ex. entrées
d'appareils, bits de commande du bus de communication, etc.).
Valeur analogique quelconque ou "Valeur fixe de niveau"
Valeur de sortie selon tableau (voir ci-après)
Valeur analogique quelconque ; plage : 0 ... 65535
Tableau Multiplexeur analogique
S2 Sortie
0 = entrée 1
1 = entrée 2
0 = entrée 3
1 = entrée 4
Paramètres
