Paramètres
4.6 Entrées
4.6.4 Entrées de module TOR
Description
SIMOCODE pro comporte deux blocs fonctionnels "Entrées DM" avec quatre entrées
binaires communes chacun. Vous pouvez par exemple câbler sur les entrées les boutons
d'un poste de commande sur site. Ces signaux peuvent être traités ultérieurement par
interconnexion interne des prises des blocs fonctionnels "Entrées DM" dans
SIMOCODE pro.
Remarque
Les blocs fonctionnels "Entrées DM" ne peuvent être utilisés que si les modules TOR
correspondants (DM) ou un module multifonction (MM) sont raccordés et paramétrés dans la
configuration d'appareils !
Chaque bloc fonctionnel "Entrées DM" se compose de
● Bornes d'entrée
"DM - Entrée 1" à "DM - Entrée 4"
● bornes dans SIMOCODE pro qui peuvent être reliées avec des connecteurs au choix, par
exemple sur le bloc fonctionnel "Postes de commande".
Sont disponibles au total :
● un bloc fonctionnel "Entrées DM1" pour le module multifonction SIMOCODE pro S
● deux blocs fonctionnels "Entrées DM1" et "Entrées DM2" pour le module de base
SIMOCODE pro V.
Schéma

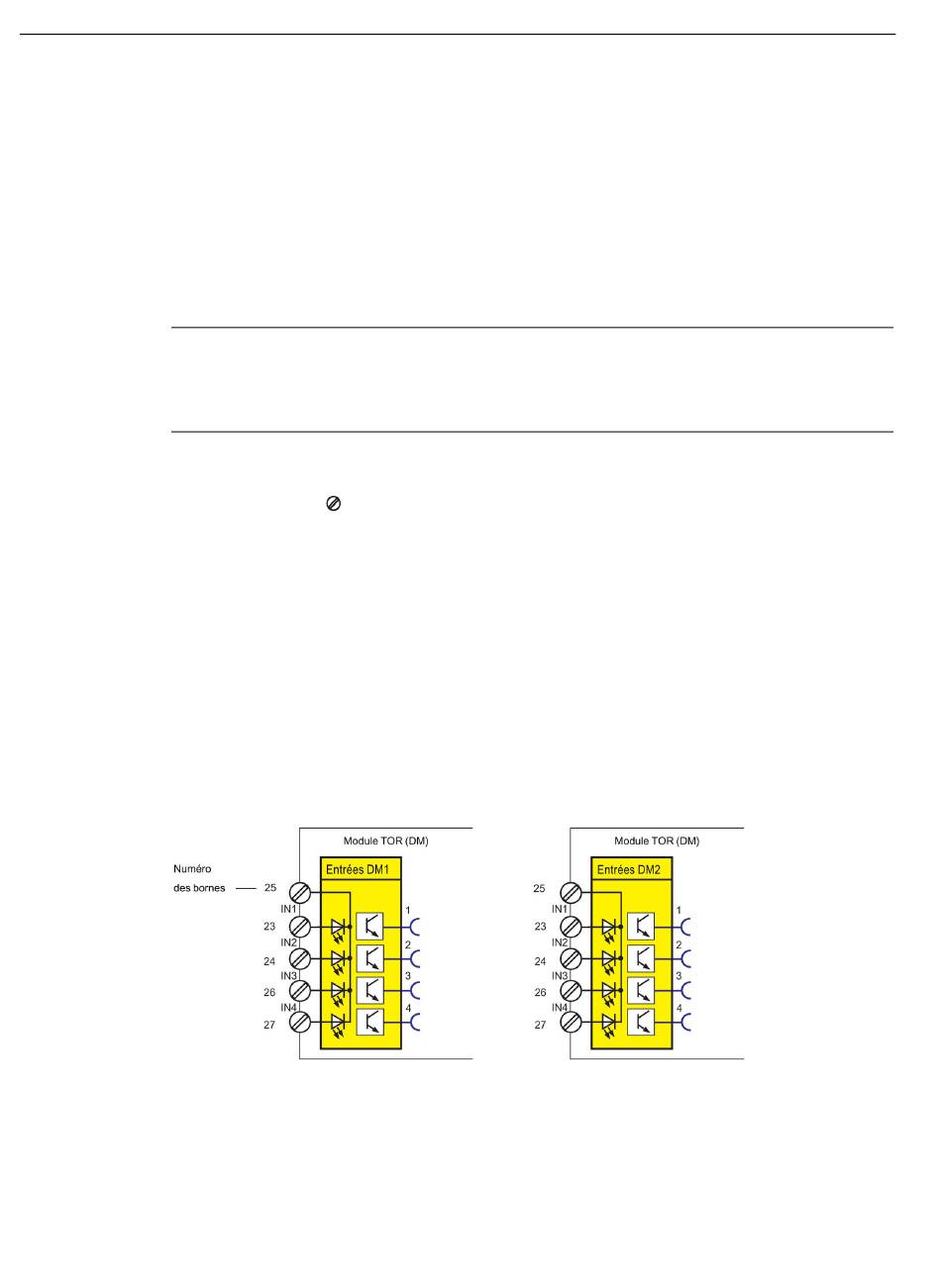

Le schéma suivant représente les blocs fonctionnel "DM1 / DM2 - Entrées" :
Figure 4-69
210
, montées à l'extérieur sur le module TOR, correspondant aux bornes
Schéma Blocs fonctionnels "Entrées DM1 / DM2"
