14-8 DIRECTION
Direction
•
Remplacer les bagues internes par des neuves.
•

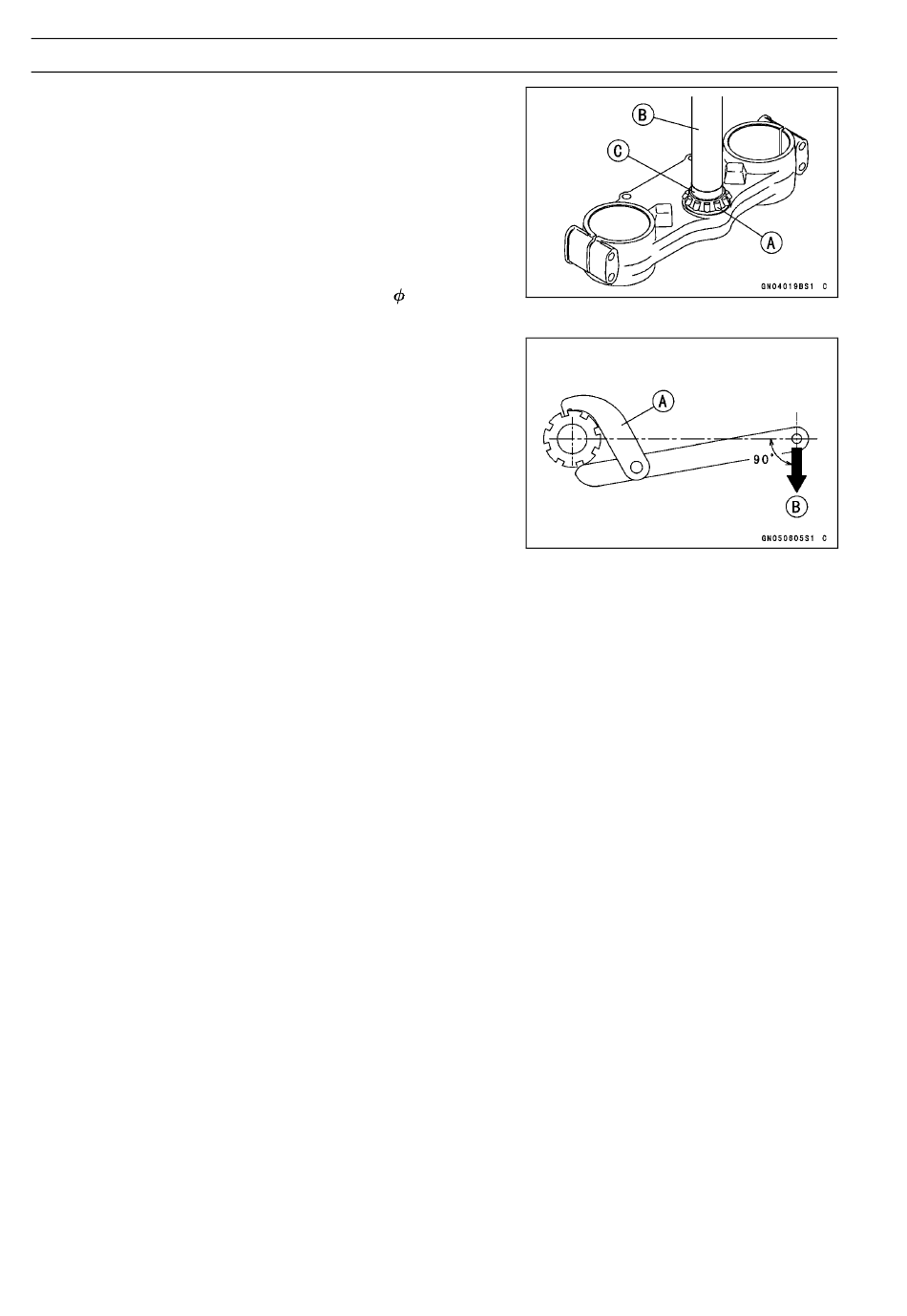

Graissez le roulement à rouleaux coniques inférieur [A] et
insérez-le dans la colonne de direction à l'aide de l'adap-
tateur [C] et de l'outil de montage des roulements de la
colonne de direction [B].
Outils spéciaux -
Outil de montage pour roulement de colonne de
direction : 57001-137
Adaptateur pour outil de montage pour roule-
ment de colonne de direction,
-1074
•
Graissez la bague interne supérieure et reposez-la dans
le tube de direction.
•
Reposez la colonne de direction sur le tube de direction
et le roulement supérieur. Reposez le capuchon de la
colonne et serrez manuellement le contre-écrou tout en
appuyant sur la base de la colonne.
•
Reposez le té de colonne et la rondelle, puis serrez légè-
rement l'écrou de té de colonne.
•
Mettez le roulement en place de la manière suivante :
○
Serrez l'écrou de la colonne avec un couple de serrage de
39 N·m (4,0 m·kgf). (Pour serrer l'écrou de la colonne de
direction au couple spécifié, placez la clé [A] sur l'écrou
de la colonne et poussez la clé au niveau du trou avec
une force de 22,2 kg [B] dans la direction indiquée).
Outil spécial -
Clé pour écrou de colonne de direction : 57001
-1100
○
Vérifiez qu'il n'y a pas de jeu et que la colonne de direction
tourne librement sans vibrations. Dans le cas contraire, il
est possible que les roulements de la colonne de direction
soient endommagés.
○
Desserrez l'écrou de la colonne d'une fraction de tour
jusqu'à ce qu'il tourne légèrement.
○
Tournez légèrement l'écrou de la colonne dans le sens
des aiguilles d'une montre jusqu'à ce qu'il devienne diffi-
cile à tourner. Ne serrez pas trop fort, sinon la direction
sera trop serrée.
Couple de serrage -
Écrou de colonne de direction : 4,9 N·m (0,50
m·kgf)
34,5 : 57001
