Pignon primaire

Dépose du pignon primaire
•
Déposer :
Couvercle du moteur droit (voir la section Dépose du
couvercle du moteur droit du chapitre Embrayage)
Embrayage (voir Dépose de l'embrayage dans le cha-
pitre Embrayage)
•

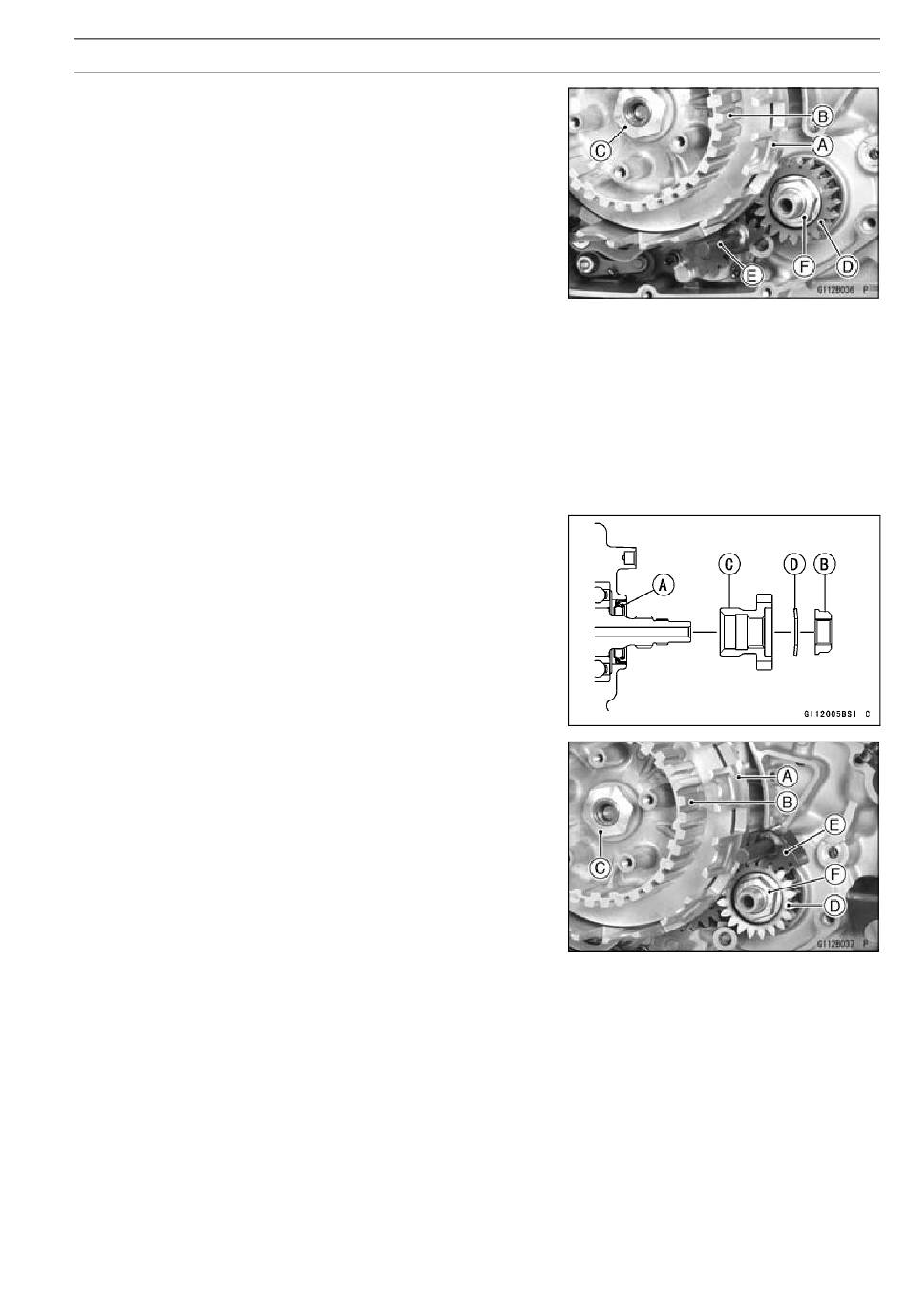

Reposer provisoirement le carter d'embrayage [A], le
moyeu d'embrayage [B] et l'écrou du moyeu d'em-
brayage [C].
•
Maintenir le pignon primaire [D] à l'aide du support d'en-
grenage [E] comme illustré.
○
Tirer légèrement sur le carter d'embrayage de façon à
pouvoir insérer le support d'engrenage.
Outil spécial -
Support d'engrenage, m 2,0 : 57001-1557
•
Déposer l'écrou du pignon primaire [F], la rondelle et le
pignon primaire.
○
L'écrou du pignon primaire possède un filetage à gauche.
•
Déposez le carter d'embrayage.

Repose du pignon primaire

•
Appliquer de la graisse sur la lèvre du joint d'huile [A].
•
Remplacer l'écrou du pignon primaire [B] par un neuf.
•
Montez :
Pignon primaire [C]
Rondelle [D]
Écrou de pignon primaire
○
L'écrou du pignon primaire possède un filetage à gauche.
•
Reposer provisoirement le carter d'embrayage [A], le
moyeu d'embrayage [B] et l'écrou du moyeu d'em-
brayage [C].
•
Maintenir le pignon primaire [D] à l'aide du support d'en-
grenage [E] comme illustré.
○
Tirer légèrement sur le carter d'embrayage de façon à
pouvoir insérer le support d'engrenage.
•
Serrez :
Couple de serrage -
Écrou de pignon primaire [F] : 98 N·m (10 m·kgf)
Outil spécial -
Support d'engrenage, m 2,0 : 57001-1557
•
Déposez le carter d'embrayage.
VILEBREQUIN/TRANSMISSION 9-25
