9-26 VILEBREQUIN/TRANSMISSION

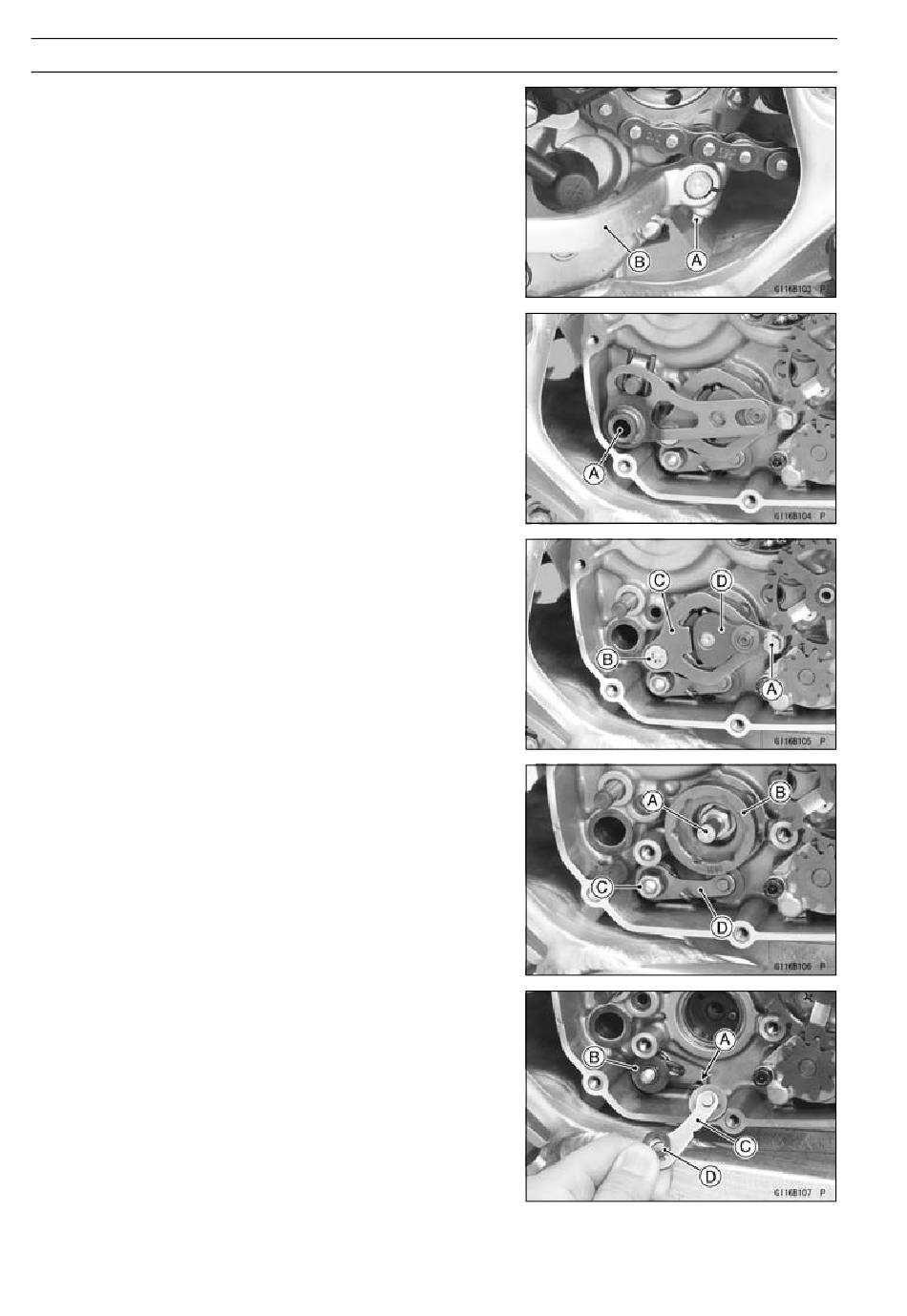

Mécanisme de sélecteur extérieur
Dépose de mécanisme de sélecteur extérieur
•
Déposer :
Boulon de pédale de sélection [A]
Pédale de sélection [B]
•
Déposer :
Couvercle du moteur droit (voir la section Dépose du
couvercle du moteur droit du chapitre Embrayage)
Embrayage (voir Dépose de l'embrayage dans le cha-
pitre Embrayage)
•
Enlever l'arbre de sélection [A] et déposer la rondelle.
•
Déposer :
Boulon de plaque à rochet [A]
Vis de plaque à rochet [B]
Plaque à rochet [C]
Ensemble du rochet de sélection [D]
•
Déposer le boulon [A] et la came du tambour de sélection
[B].
•
Ôtez l'écrou [C] et retirez le levier de changement de vi-
tesse [D].
Montage de mécanisme de sélecteur extérieur
•
Placer l'extrémité du ressort dans le trou [A] comme indi-
qué.
•
Montez :
Collier [B]
Levier de changement de vitesse [C]
Rondelle [D]
•
Serrez :
Couple de serrage -
Écrou du levier de changement de vitesse : 8,8
N·m (0,90 m·kgf)
