Démarreur à pied
•

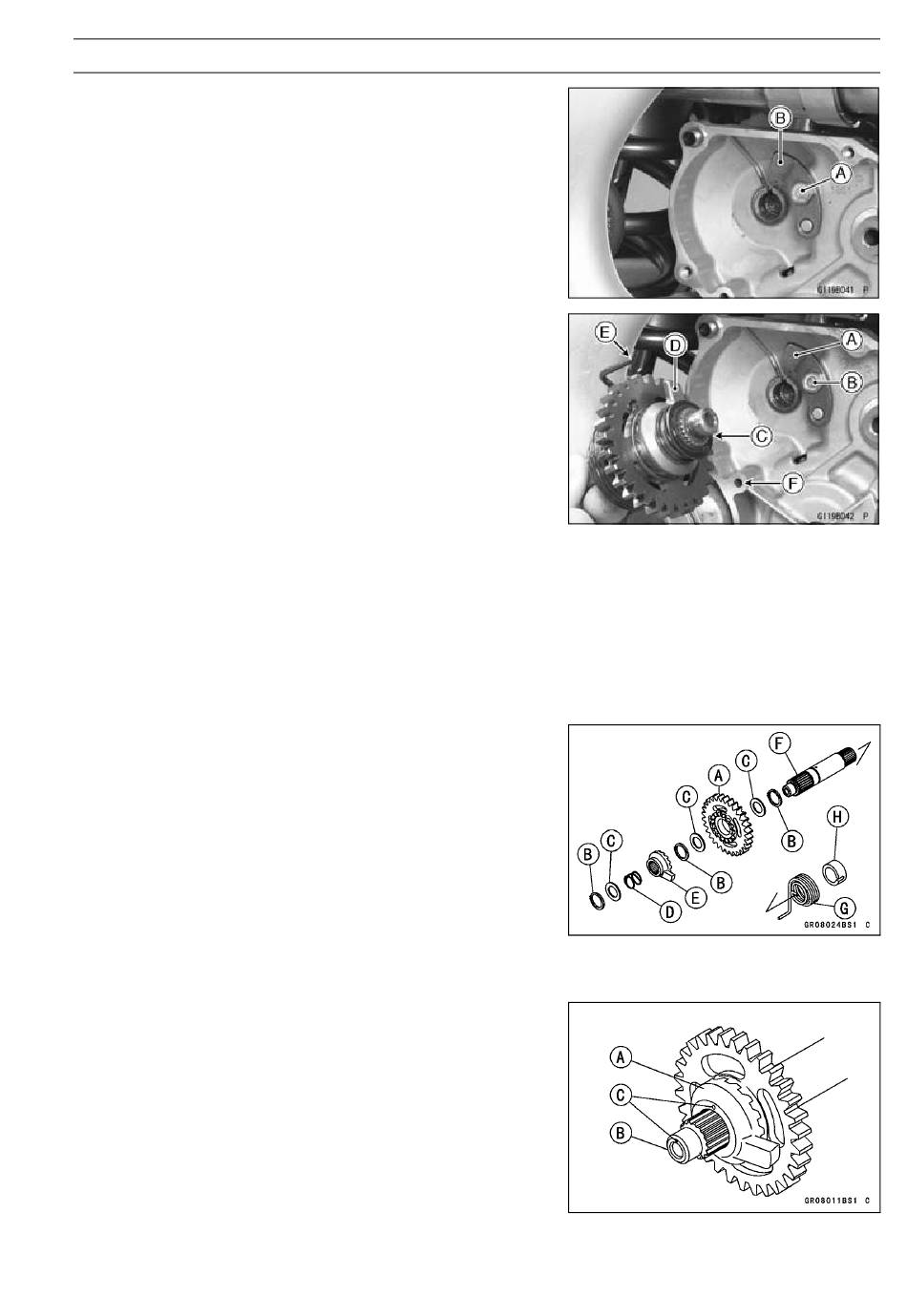

Déposer les boulons [A] et retirer le guide de rochet [B].

Repose de l'arbre de kick

•
Appliquez un agent de blocage non permanent sur le bou-
lon de guide rochet.
•
Montez le guide rochet [A].
Couple de serrage -
Boulon de guide de rochet de kick [B] : 8,8 N·m
(0,90 m·kgf)
•
Appliquer de la graisse au bisulfure de molybdène sur
l'extrémité de l'arbre de kick [C].
•
Insérer l'ensemble arbre de kick dans le carter moteur.
○
Engager fermement la partie butée [D] du pignon à rochet
sur le guide.
•
Insérer l'extrémité du ressort [E] dans le trou [F].
•
Montez :
Embrayage (voir la section Repose de l'embrayage du
chapitre Embrayage)
Couvercle du moteur droit (voir la section Repose du
couvercle du moteur droit du chapitre Embrayage)
Démontage/montage de l'ensemble démarreur à
pied
•
L'ensemble démarreur à pied comprend les pièces sui-
vantes.
•
Vérifiez si les pièces de l'ensemble démarreur à pied ne
sont pas endommagées. Toute pièce endommagée doit
être remplacée.
A. Pignon de kick
B. Circlips
C. Rondelles
D. Ressort
•
Appliquez de la graisse au bisulfure de molybdène sur la
partie intérieure des pignons de kick et à rochet.
•
Lors du montage du pignon à rochet [A] sur l'arbre de kick
[B], aligner les repères poinçonnés [C] du pignon à rochet
et de l'arbre de kick.
•
Remplacez les circlips ôtés.
Outil spécial -
Pinces pour circlips extérieurs : 57001-144
VILEBREQUIN/TRANSMISSION 9-31
E. Pignon à rochet
F. Arbre de kick
G. Ressort de kick
H. Guide ressort
