13-14 SUSPENSION
Fourche avant
•

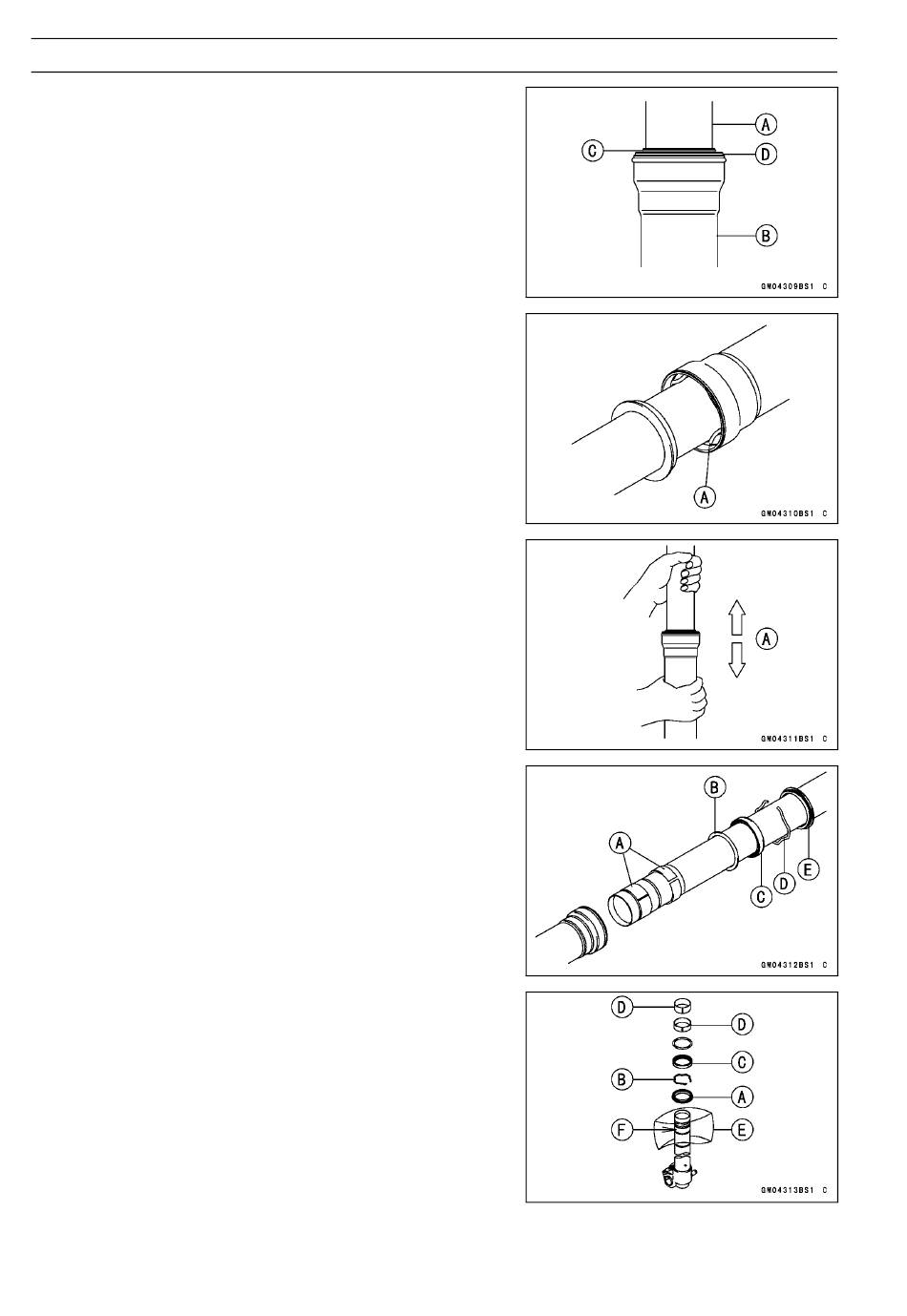

Séparez le piston plongeur [A] du fourreau [B], comme
indiqué ci-dessous :
○
Faites glisser l'étrier de ressort [C].
○
Faites glisser le joint pare-poussière [D].
○
Retirez l'anneau de retenue [A] du fourreau.
○
Saisir le fourreau, puis soulever et abaisser [A] le tube
plongeur à plusieurs reprises. Le choc sur le joint de
fourche sépare le tube plongeur du fourreau.
•
Retirer les bagues de guidage [A], la rondelle [B], le
joint d'huile [C], l'anneau de retenue [D] et le joint
pare-poussière [E] du tube plongeur.
•
Essuyer toute trace d'huile sur les pièces déposées.

Montage de fourche avant

•
Remplacer les pièces suivantes par des neuves :
Joint pare-poussière [A]
Bague de retenue [B]
Joint d'huile [C]
Bagues de guidage [D]
•
Placez un sac en plastique enduit d'huile [E] sur l'extré-
mité du tube plongeur pour protéger les joints d'huile.
○
La gorge des bagues de guidage de tube plongeur a un
bord tranchant [F] qui coupe la lèvre d'étanchéité des
joints lorsqu'ils sont enfoncés sur le tube plongeur.
•
Reposez ces pièces dans l'ordre sur le tube plongeur.
