9 | Diagnostic
9.1.3
Connexion réseau EtherCAT
Les diodes électroluminescentes LA
indiquent l'état de la connexion réseau EtherCAT.
1
2
3
4

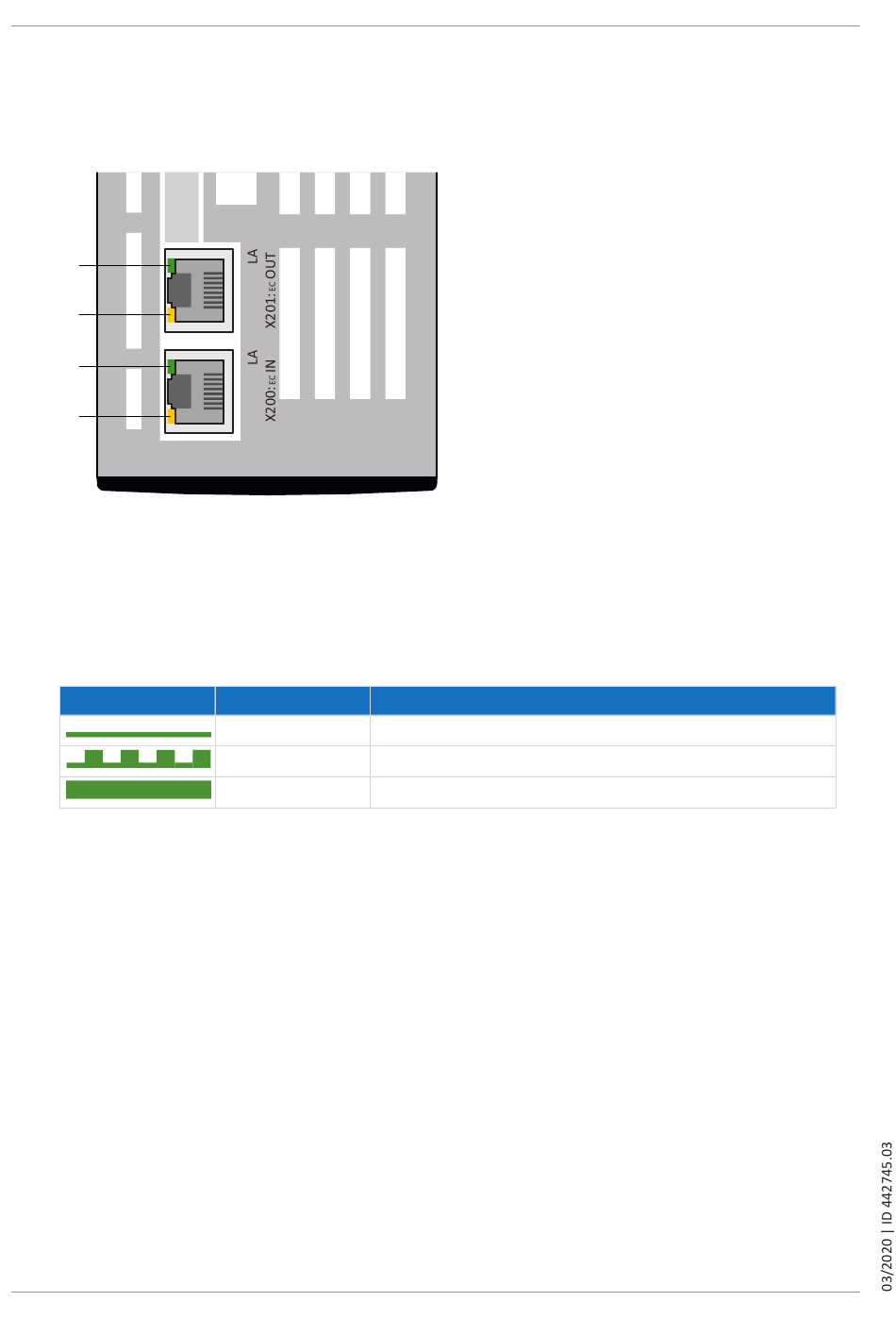

Fig. 7: Diodes électroluminescentes indiquant l'état de la connexion réseau EtherCAT
1
Vert : LA
OUT à X201
EC
2
Jaune : sans fonction
3
Vert : LA
IN à X200
EC
4
Jaune : sans fonction
DEL verte
Tab. 5: Signification des DEL vertes (LA)
36
IN et LA
OUT sur les bornes X200 et X201 sur la partie supérieure de l'appareil
EC
EC
Comportement
Description
Désactivé
Aucune connexion réseau
Clignotement
Échange de données actif avec d'autres participants EtherCAT
Activé
Connexion réseau établie
STOBER
