Le piston est composé de trois segments de piston. Le premier est équipé d'un
anneau pneumatique chargé d'assurer l'étanchéité en cas de température élevée
et de gaz haute pression. En fonte ductile totalement adaptée à la chemise du
cylindre, il résiste à l'usure engendrée par une température élevée et le
phénomène de carbonisation. Le deuxième est un segment racleur présentant une
surface conique et sert à assurer l'étanchéité à l'air et à racler l'huile. Le troisième
comporte une bague de lubrification servant à racler l'huile. (Voir la figure 3-5)
Afin de garantir l'étanchéité de l'ensemble, le jeu radial ainsi que le jeu fonctionnel
du segment de piston doivent être conformes aux valeurs indiquées dans le tableau
2-3. La valeur du jeu fonctionnel doit permettre d'insérer à plat le segment de
piston dans l'orifice de la chemise du cylindre. Mesurer le jeu fonctionnel à partir de
la jauge d'épaisseur (voir la figure 3-9).

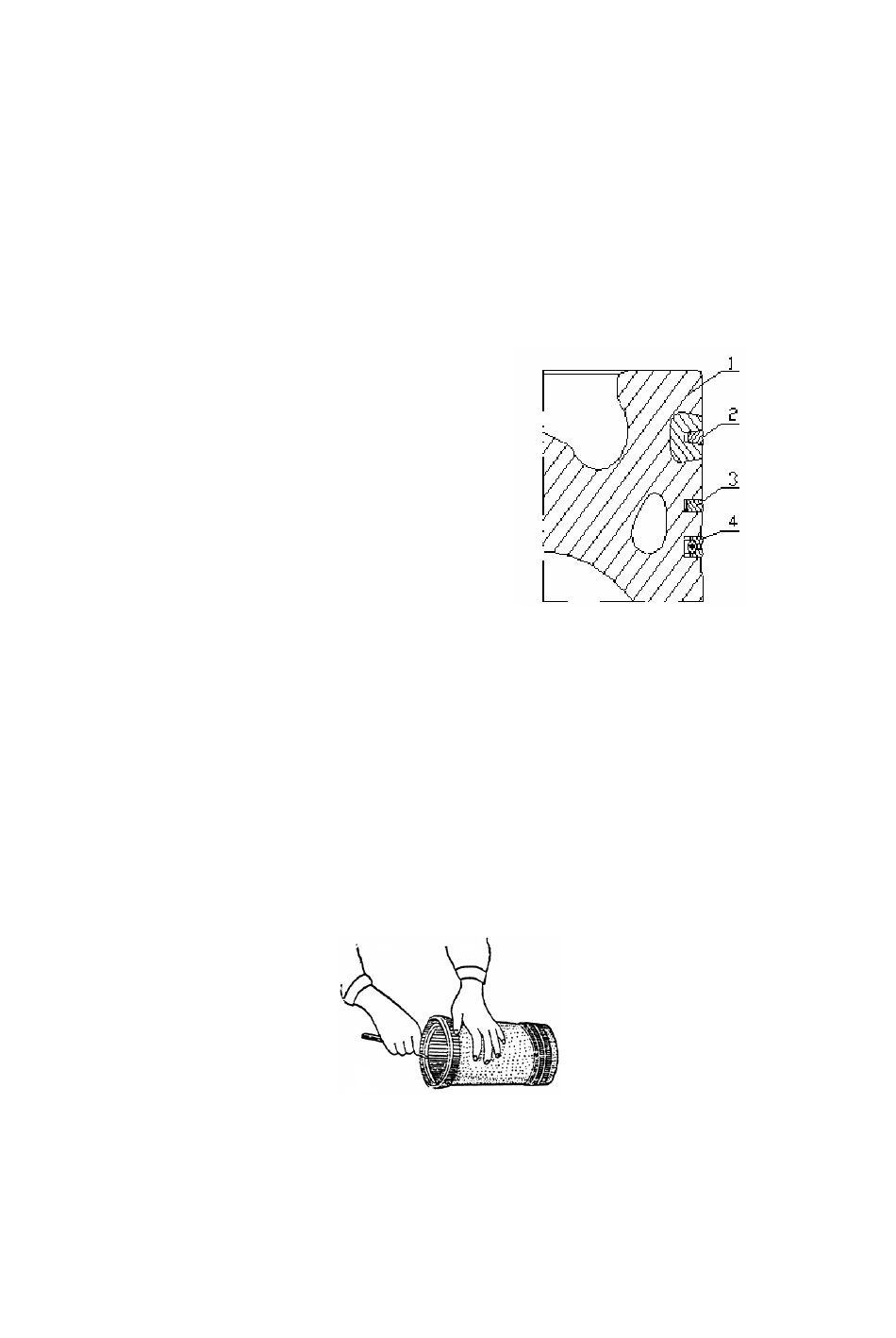

1-Piston
2-Anneau pneumatique
3-Segment racleur
4-Bague de lubrification
Fig. 3-5. Sens d'installation du segment de piston
Fig. 3-6. Mesure du jeu fonctionnel du segment de piston
19
