Teranex Mini Smart Panel
Teranex Mini Smart Panel'in Montajı
Blackmagic UltraStudio HD Mini; Teranex Mini çevirici serisi ve HyperDeck Studio Mini kayıt
deck'leri gibi diğer Blackmagic ekipmanlarına benzer bir şekli olan, küçük bir görüntü kayıt ve
oynatım çözümüdür. Bu ürünler, taşınabilir ve birleştirilebilir olmaları için tasarlandıklarından,
gittiğiniz yere götürebilir veya masanıza monte edebilirsiniz. Ayrıca, bir Blackmagic Universal
Rack Shelf üzerine de takabilirsiniz. Daha fazla bilgi için "Blackmagic Universal Rack Shelf"
bölümüne başvurun.
Opsiyonel Teranex Mini Smart Panel'in UltraStudio HD Mini cihazına takılması, oynatma ve
görüntü yakalama esnasında, ünitenin önünden doğrudan video ve ses önizlemesini
yapmanızı sağlar.
Teranex Mini Smart Panel'deki LCD ekranı, giriş görüntüsünün yanı sıra, ses seviyelerinizi
denetlemenize yarayan ses göstergelerini görüntüler.
Paneller cihaz çalışırken değiştirilebildiğinden, paneli takarken Blackmagic UltraStudio HD
Mini'yi kapatmanıza gerek bile yoktur.
1 Blackmagic UltraStudio HD Mini'nizin ana ön panelinin her iki tarafındaki iki M3 vidayı,
bir Pozidriv 2 tornavida ile çıkartın ve paneli, ünitenizin önünden yavaşça çekip çıkartın.
2 Ana panelin iç kısmının alt köşesine takılı küçük, şeffaf plastik bir tüp fark edeceksiniz.
Bu tüp, ünitenin içindeki LED'den gelen ışığı, ana panelin üzerindeki durum göstergesini
aydınlatmak için yönlendirir. Bu tüp, ana ön panele bağlı bırakılmalıdır.
BİLGİ Eğer ana ön paneli geri takıyorsanız ışık tüpünün, birimin önündeki yuva ile aynı
hizada olduğundan emin olun.
3 Teranex Mini Smart Panel'in arkasındaki konektörü, UltraStudio HD Mini'nin yüzeyindeki ilgili
konektör ile hizalayın ve konektörler birbiri üzerine sıkı bir şekilde oturuncaya kadar, Smart
Panel'i üniteye doğru hafifçe itin. Teranex Mini Smart Panel, sağlam bir şekilde bağlanmalı
ve UltraStudio HD Mini'nizin yüzüne düzgün bir şekilde sığmalıdır.
4 Orijinal panelden çıkardığınız M3 vidaları tekrar takın.

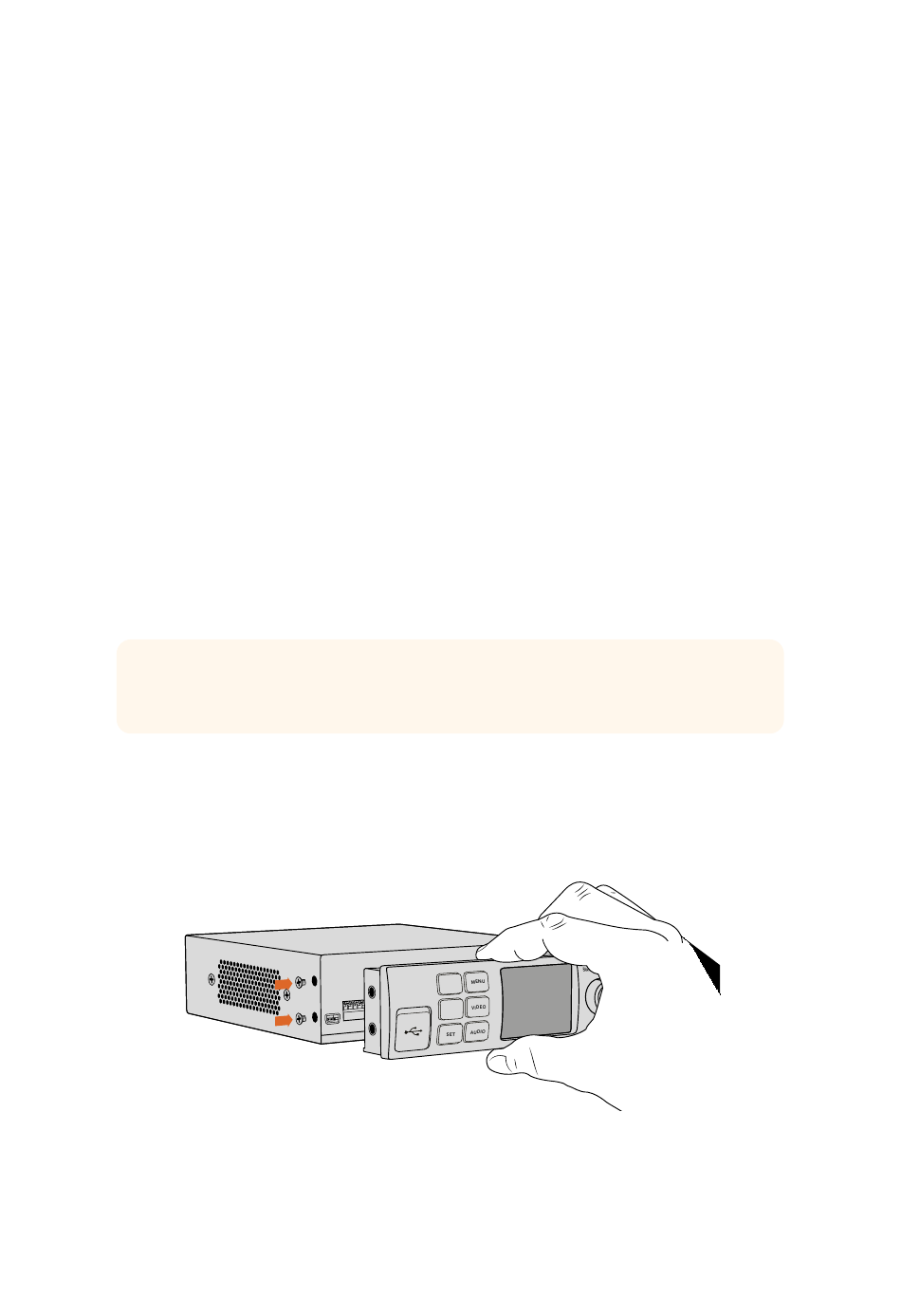

Teranex Mini Smart Panel'i Blackmagic UltraStudio HD Mini'nize takarken,
parmaklarınızı ve baş parmağınızı panelin arkasındaki konektörle aynı hizada
tutmanız, paneli düzgün bir şekilde yerleştirmenize yardımcı olacaktır.
1
2
