Установка и снятие мезонинных плат
Модели DeckLink 4K Extreme 12G и DeckLink 8K Pro поставляются с мезонинной платой. В
первом случае она уже установлена, а во втором ее добавляют при необходимости.
Мезонинные платы допускают легкий монтаж и демонтаж в зависимости от используемого
функционала и доступного места на материнской плате компьютера.
Порядок снятия мезонинной платы
1
Примите меры для снятия статического заряда. Положите плату DeckLink боком на ровную
и чистую поверхность так, чтобы позолоченные контакты PCIe были направлены вверх.
2
Внизу платы DeckLink найдите два винта, которые используются для крепления
мезонинной платы и находятся на наибольшем удалении от разъемов BNC. Осторожно
открутите эти винты с помощью отвертки Phillips.
3
Держа плату DeckLink за края, аккуратно поднимите мезонинную плату, чтобы ее
соединительный коннектор вышел из слота.
4
Убедитесь в том, что коннектор прочно соединен с мезонинной платой, если потребуется
ее повторная установка.
5
Закрутите винты в стойках мезонинной платы и поместите ее в антистатический пакет
для хранения.
Плата DeckLink готова к установке в компьютер с использованием одного слота PCIe.
Порядок установки мезонинной платы
1
Совместите две стойки мезонинной платы с отверстиями под винты по бокам основания
платы DeckLink и аккуратно прикрепите мезонинную плату к слоту соединительного
коннектора. Проверьте надежность ее установки в слоте коннектора.
2
Закрепите стойки мезонинной платы на основании платы DeckLink с помощью винтов и
отвертки Phillips. Не затягивайте винты слишком сильно.
Ответы на вопросы и помощь можно получить в разделе поддержки на странице
www.blackmagicdesign.com/ru/support.

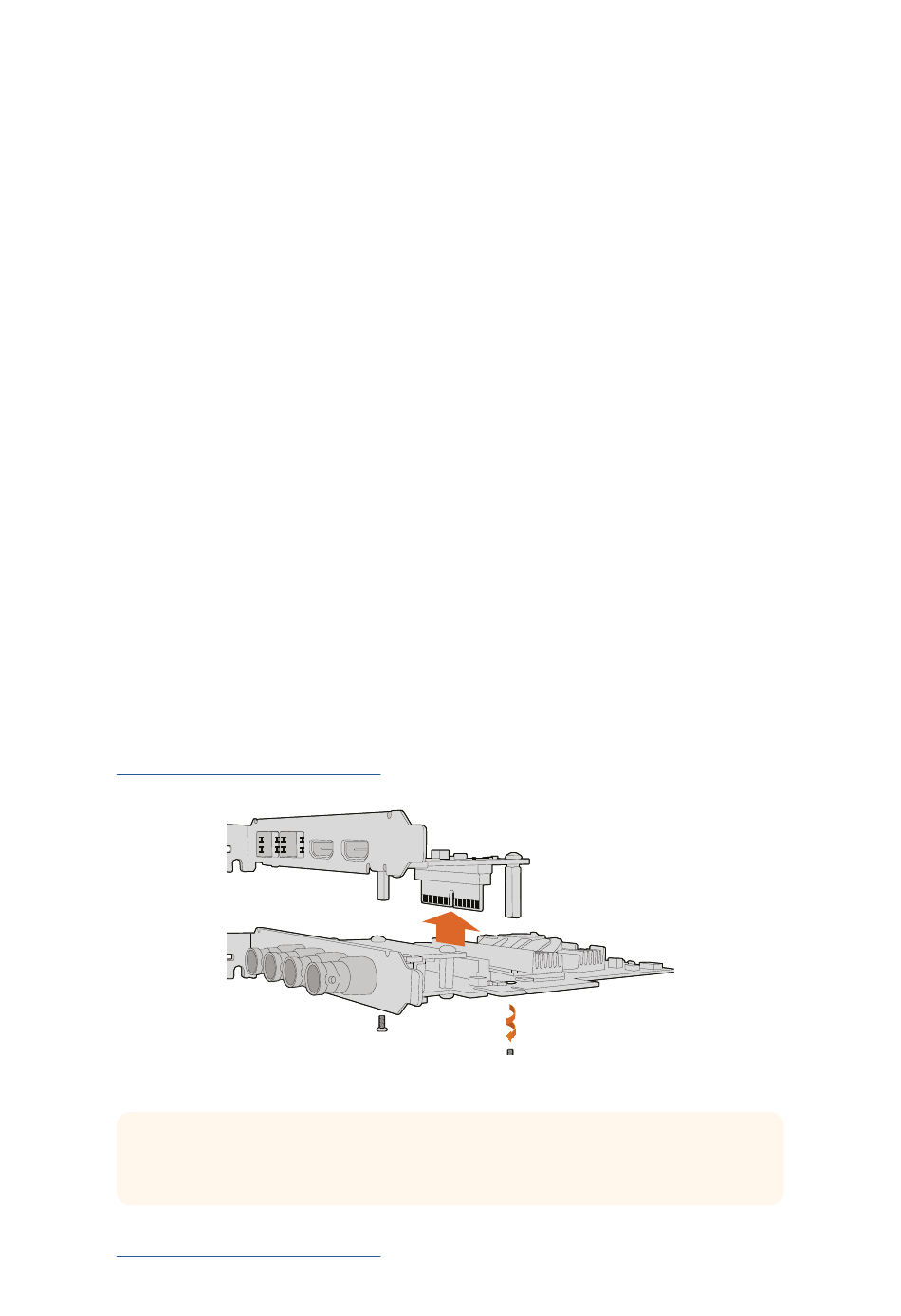

Мезонинные платы допускают легкий монтаж и демонтаж
СОВЕТ.
Подробнее о подаче дополнительного питания на платы DeckLink 4K Extreme
12G и DeckLink 8K Pro см. раздел «Подготовка к работе».
Ответы на вопросы и помощь можно получить в разделе поддержки на странице
www.blackmagicdesign.com/ru/support.
Установка и снятие мезонинных плат
610
