Teranex Mini Smart Panel
Установка аксессуара Teranex Mini Smart Panel
Плата захвата и вывода UltraStudio HD Mini имеет такой же малый форм-фактор, как
некоторые другие решения Blackmagic Design (например, конвертеры Teranex Mini и
рекордер HyperDeck Studio Mini). Благодаря портативным размерам эти устройства можно
использовать на выезде и устанавливать в стойку с оборудованием. Дополнительно
предусмотрено их размещение на полке Blackmagic Universal Rack Shelf. Подробнее см.
соответствующий раздел руководства.
Установка дополнительной панели Teranex Mini Smart Panel на UltraStudio HD Mini позволяет
выводить видео вместе с аудиосигналом на имеющийся дисплей во время записи
и воспроизведения.
Встроенный ЖК-экран на Teranex Mini Smart Panel отображает поступающее изображение
и индикаторы звука, с помощью которых можно следить за уровнями аудио.
Установку и замену панелей можно выполнять непосредственно во время работы без
отключения конвертера Blackmagic UltraStudio HD Mini.
1 Используя отвертку Pozidriv 2, открутите по два винта M3 на боковых поверхностях
Blackmagic UltraStudio HD Mini и осторожно снимите стандартную переднюю панель.
2 На внутренней стороне основной панели, в ее нижнем углу, имеется прозрачная
пластиковая трубка. Она служит для подсветки индикатора состояния. Не отсоединяйте
ее от передней панели.
СОВЕТ. При обратной установке передней панели убедитесь, что светодиодная
трубка совпадает с предназначенным для нее местом на панели.
3 Совместите разъем на тыльной стороне Teranex Mini Smart Panel с соответствующим
разъемом на лицевой поверхности UltraStudio HD Mini и до упора осторожно надавите на
Smart Panel по направлению к устройству. Teranex Mini Smart Panel должна быть надежно
соединена с лицевой поверхностью UltraStudio HD Mini.
4 Установите винты M3 на прежнее место и закрутите их.

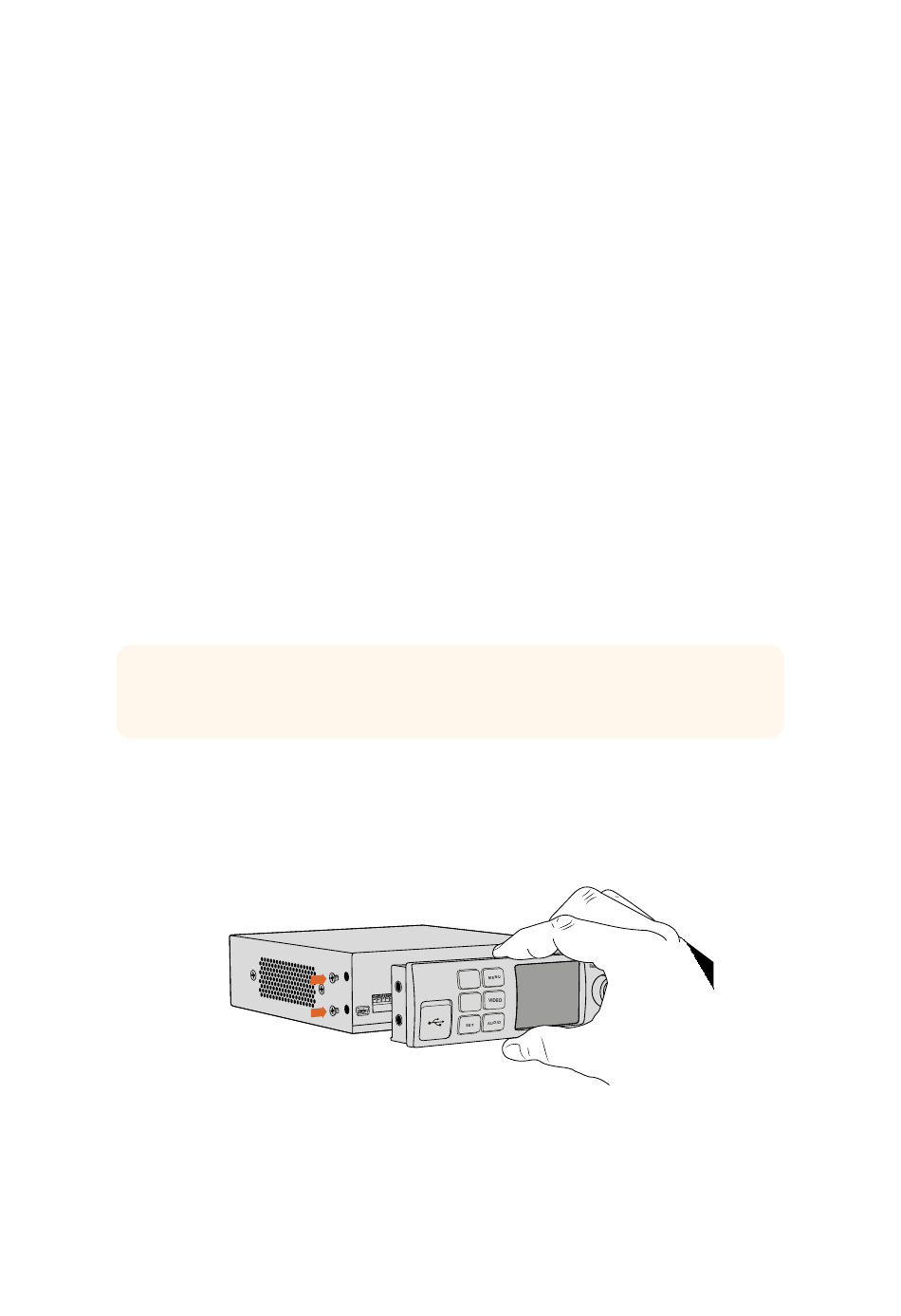

Во время установки панели Teranex Mini Smart Panel на Blackmagic
UltraStudio HD Mini держите панель так, чтобы пальцы находились сверху
и снизу от разъема. Это поможет правильно выполнить соединение.
1
2
